Multimedidor PM3255 ModBus RS485 2E/2S digitais Cód. METSEPM3255 – Schneider

Central de medida PM3255 CL 1/0,5s DIN 1A/5A ModBus 2E/2S digitais Multitarifa
METSEPM3255

Medidor de energia de montagem DIN PM3255 com tela LCD retroiluminada de 128 x 96 pixels. O contador fornece precisão de medição classe 0.5S, em conformidade com IEC 62053-22 e 32 amostras por ciclo. O medidor mede energia, potência ativa e reativa, tensão, corrente, frequência, fator de potência, potência aparente, distorção harmônica total, até a 15ª harmônica. O medidor funciona em uma rede de 50 Hz ou 60 Hz e aceita tensões de alimentação entre 100 e 277 V CA, entre 173 e 480 V CA e entre 100 e 300 V CC. A corrente nominal de linha de entrada para este medidor é 1 A ou 5 A e suporta configurações monofásicas, monofásicas e neutras ou trifásicas. A tensão de medição direta está entre 50 e 570 V CA, com um VT externo entre 570 e 99.000 V CA. A tensão de medição entre fases está entre 80 e 570 V CA a entre 45 e 65 Hz. A tensão de medição entre fase e neutro está entre 50 e 330V CA a entre 45 e 65Hz. O protocolo de comunicação é Modbus RTU e ASCII com 2 fios e suporte de porta RS485. Suporte para duas entradas digitais e duas saídas digitais. O medidor oferece 512kB de memória para gravação de eventos, com até 15 alarmes com registros de consumo de energia e potência. As dimensões do produto são as seguintes: 90mm largura, 70mm profundidade, 95mm altura; o produto pesa 260g.

Linha de Produtos: PowerLogic
Nome do produto: PowerLogic PM3000
Tipo de produto ou componente: Centro de medição
Nome abreviado do equipamento: PM3255

Segmento de mercado:
Edifícios Edifício de pequenas dimensões Gestão de custos: Faturação: Sub-alimentador
Edifícios Edifício de média dimensão Gestão de custos: Faturação: Sub-alimentador
Edifícios Edifício de grande dimensão Gestão de custos: Faturação: Sub-alimentador
Edifícios Multi-site Gestão de custos: Faturação: Sub-alimentador
Centro de dados Gestão de custos: Faturação: Sub-alimentador
Saúde Gestão de custos: Faturação: Sub-alimentador
Indústria Gestão de custos: Faturação: Sub-alimentador
Edifícios Edifício de pequenas dimensões Gestão de custos: alocação de custos: Sub-alimentador
Edifícios Edifício de média dimensão Gestão de custos: alocação de custos: Sub-alimentador
Edifícios Edifício de grande dimensão Gestão de custos: alocação de custos: Sub-alimentador
Edifícios Multi-site Gestão de custos: alocação de custos: Sub-alimentador
Centro de dados Gestão de custos: alocação de custos: Sub-alimentador
Saúde Gestão de custos: alocação de custos: Sub-alimentador
Indústria Gestão de custos: alocação de custos: Sub-alimentador

Análise de qualidade de energia: Até a harmônica de ordem 15

Aplicação do aparelho:
Multi-tarifa
Monitorização de energia
Sub-faturação

Tipo de medição:
Potência ativa e reativa
Potência aparente
Corrente
Tensão
Energia
Fator de potência
Frequência
Distorção harmônica total de corrente THD (I)
Distorção harmônica total de tensão THD (U)

Tensão de alimentação:
100...277 V CA 45...65 Hz
173...480 V CA 45...65 Hz
100...300 V CC

Frequência da rede: 60 Hz / 50 Hz
[In] Corrente nominal:
5 A
1 A

Tipo de rede:
3P
3P + N
1P + N

Consumo de energia em VA: 5 VA
Tipo de visor: LCD retroiluminado
Resolução de visualização: 128 x 96 pixels
Taxa de amostragem: 32 Amostras / Ciclo

Corrente de medição:
0,02…1,2 A
0,05…6 A

Tipo da entrada analógica:
Corrente 0...5 A
Corrente 0...1 A

Tensão de medição:
50…330 V CA 45...65 Hz directo
50…330 V CA 45...65 Hz Fase para neutro
80…570 V CA 45...65 Hz directo
80…570 V CA 45...65 Hz Fase para fase
570…999000 V CA 45...65 Hz Com VT externo

Gama de medição de frequência: 45…65 Hz
Número de entradas: 2 Digital 0...4 mA 11...40 V CC

Precisão de medição:
Corrente 0,3% 0.5...6 A
Corrente 0,5% 0.1...1.2 A
Tensão 0,3% 50...330 V
Tensão 0,3% 80...570 V

Classe de precisão:
Classe 0.5S Energia ativa em conformidade com IEC 62053-22
Classe 1 Energia ativa em conformidade com IEC 62053-21
Classe 2 Energia reativa em conformidade com IEC 62053-23
Classe C Energia ativa em conformidade com EN 50470-3

Número de saídas: 2 Digitais (estático)
Informações apresentadas: Tarifa (4)
Protocolo da porta de comunicação: Modbus a 9.6...38.4 kbauds
Suporte da porta de comunicação: RS485

Registo de dados:
Registo de consumos de energia
15 alarmes
Registos de energia
Carimbo de data/hora
Valores instantâneos mín./máx.

Capacidade de memória: 512 kB
Modo de montagem: Por clipe
Suporte de montagem: Calha DIN

Largura: 90 mm
Profundidade: 70 mm
Altura: 95 mm
Peso líquido: 0,26 kg

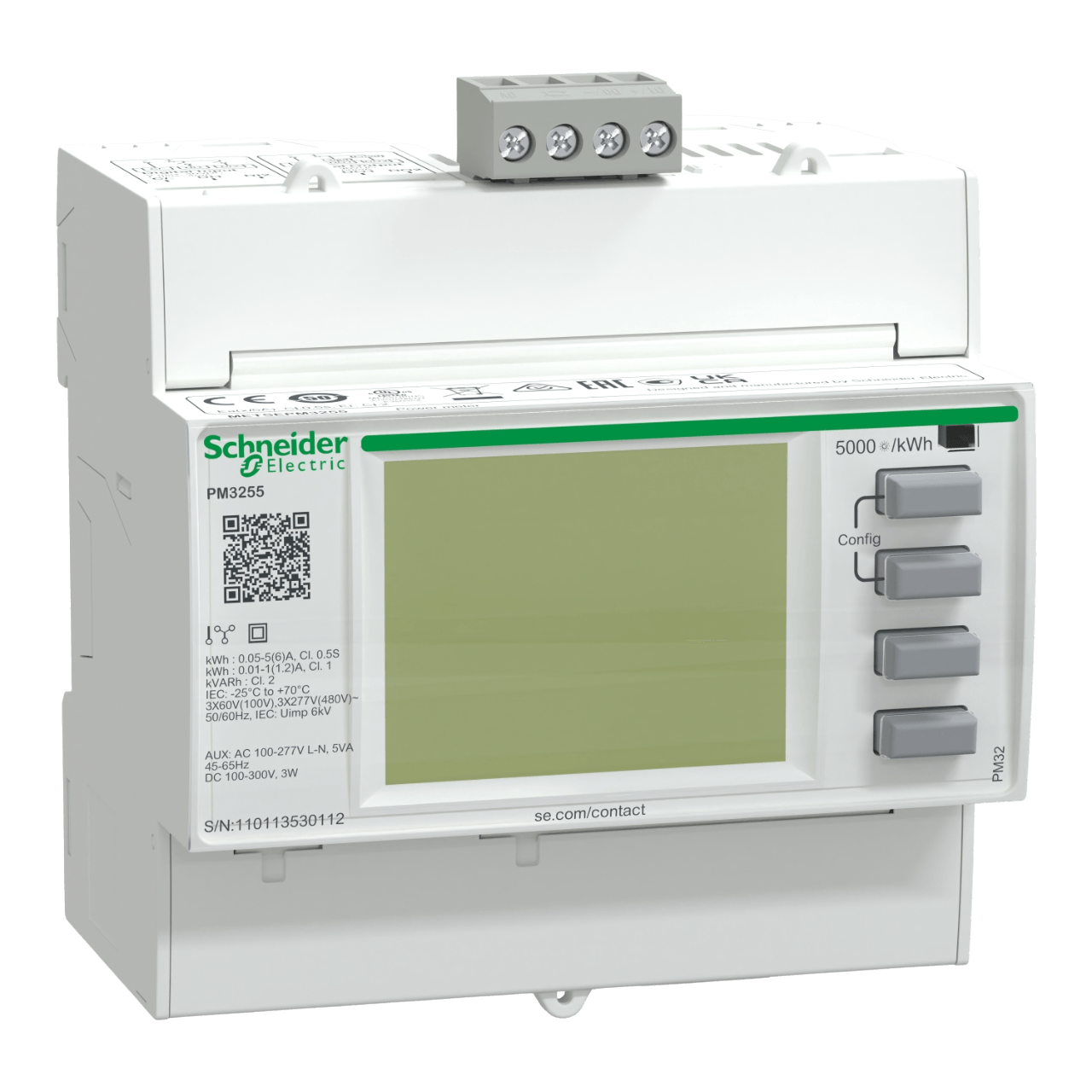

*Imagem Meramente Ilustrativa
