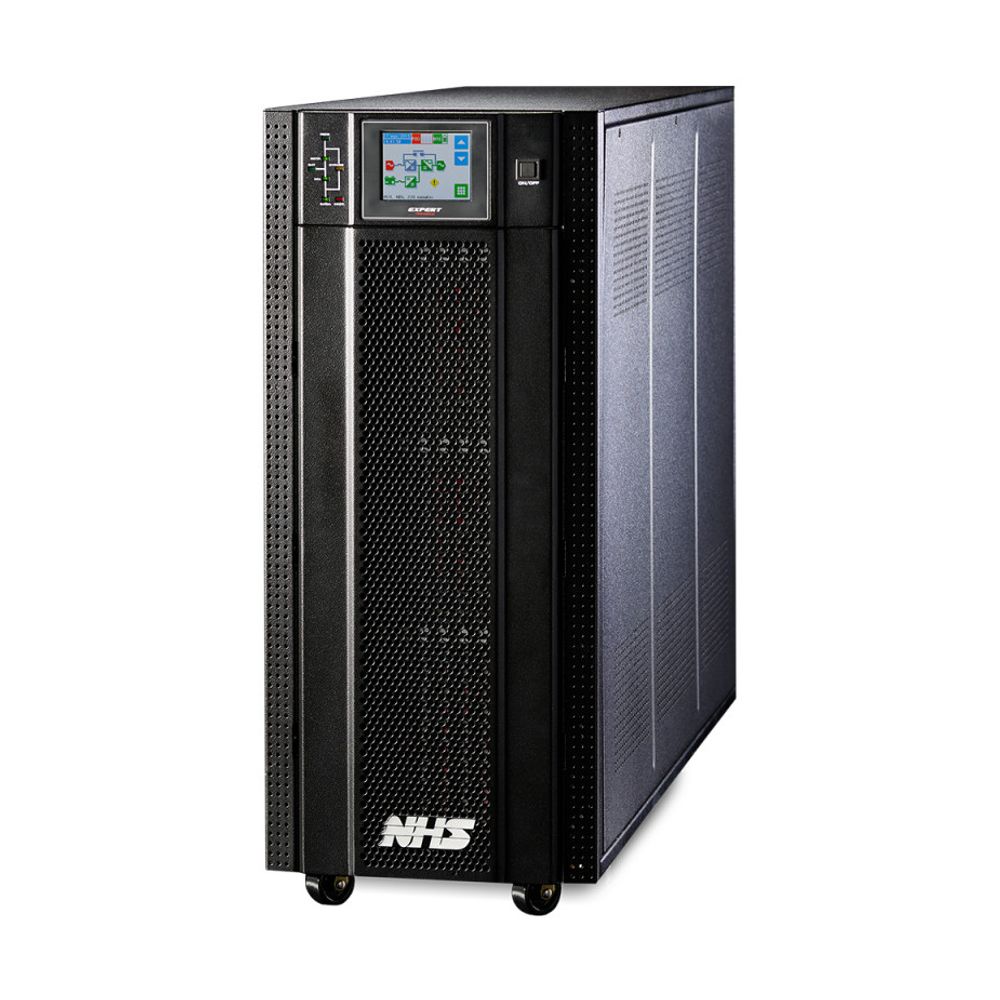

Nobreak Expert Senoidal Trif. 10000VA C/ Inteface Com. Usb 92.T0.100100 - NHS

Características Gerais
Descrição das características:
» Nobreak controlado por DSP (Processador Digital de Sinais);
» Configuração Trifásica 4 fios (Y)
» Tecnologia On Line dupla conversão;
» Correção de fator de potência ativo e unitário para carga linear ou carga não linear;
» Forma de onda senoidal pura e com controle digital;
» Auto teste para verificação das condições iniciais do equipamento;
» DC Start - pode ser ligado mesmo na ausência da rede elétrica com bateria carregada;
» Bypass automático e manual para operação de manutenção;
» Estabilidade na frequência de saída devido ao uso de cristal com alta precisão;
» Frequência de saída do nobreak adaptável de acordo com a frequência da rede elétrica;
» Chave liga/desliga temporizada para evitar desligamento acidental ;
» Ventilador interno controlado de acordo com o consumo de carga e da temperatura do nobreak;
» Conexões de entrada e saída através de borneiras;
» Balanceamento de carga nas 3 fases de entrada;
» Semicondutor da etapa de potência: IGBT;
Baterias
» Baterias seladas tipo VRLA internas e à prova de vazamento;
» Permite o uso de expansão de baterias;
» Proteção contra descarga completa das baterias.
» Recarga automática da bateria mesmo com o nobreak desligado garantindo maior tempo de vida útil;
» Gerenciamento de bateria que avisa quando a bateria precisa ser substituída;
» Corrente de carga da bateria com controle digital nos estágios de carga, equalização e flutuação;
Comunicação
» Sinalização visual com Display Touchscreen 3,5” com acesso a menu de configurações e todas as
informações das condições do equipamento, da bateria, do inversor, do bypass, do consumo de carga, da
temperatura interna e da rede elétrica;
» Sinalização auditiva com aviso de desligamento por proteções e sobrecarga;
» Interface de Comunicação padrão RS232 , RS485 e USB;
» Interface Ethernet (SNMP) que permite medidas e controle remoto;
Registro de Eventos
» Concentrador de eventos que permite registrar e armazenar eventos e logs em Cartão de Memória Micro
SD de 2GBytes disponível no equipamento;
Software
» Software próprio de configuração e monitoração que permite a configuração dos parâmetros e medidas da
tensão de entrada e saída, tensão das baterias, potência consumida, desligamento remoto e estado geral do
nobreak; Software e driver USB disponível no site www.nhs.com.br
Proteções
» Sinalização auditiva com aviso de desligamento por proteções e sobrecarga;
» Desligamento por carga mínima em 4 horas;
» Bypass automático em caso de sobrecarga, sobretemperatura ou proteção interna;
» Detecção de inversão de fase de entrada;
» Rearme das proteções a partir da versão 4.09. Efetua 3 rearmes nos tempos de 60s, 2,5min e 5min.
Configuração de Instalação
» É possível realizar alimentação redundante da carga trifásica com o uso de dois nobreaks e um ATS
(modelo Quadcom Trifásico);

POTÊNCIA
Pot. nominal: 10000VA
Pot. contínua: 8000W
Pot. mínima: 160W
Fator de pot. saída: 0,8
PFC: 0,99

ENTRADA
Tensão nom. entrada: 127V/220V
Faixa de entrada: -20% e + 15%
Freq. entrada: 45Hz - 65Hz
Fase: Senoidal Trifásico Y (estrela)
Conexão de entrada: Borneira (barra de terminais)
Configuração: 4 fios (3F + N)
Corrente máxima de entrada: 21A

SAÍDA
Tensão nom. saída: 127V/220V
Fx. tensão saída inversor: 1%
Frequência de saída: Segue frequência de entrada da rede elétrica (configurável)*
Forma-de-onda: Senoidal
Conexão de saída: Borneira (barra de terminais)
Distorção harmônica: Carga linear <= 2% (THD)
Fator de crista:3:1
Regulação dinâmica: <=3%
Regulação estática: <=1%
Tempo de transferência: Zero
Rend. pl. carga rede: 90% (dupla conversão)
Rend. pl. carga inversor: 90% (dupla conversão)
Grupo gerador: Sim
Bypass: Automático e Manual
Corrente máxima de saída:21A

BATERIA
Tensão operação: 288V (+144V / -144V)
Quantidade de baterias: 24 baterias internas/Vide opções disponíveis de módulos de expansão de baterias

AUTONOMIA
Aut. típica: 10 minutos
Aut. meia carga: 15 minutos
Aut. plena carga: 6 minutos
Tempo de recarga: < 8 horas
Tempo de recarga observação: Carregador interno de 1,5A

PROTEÇÃO
Sobrecarga:
» Carga de 110% total ou 35% por fase: 67s em modo online e desligamento em 1 hora em modo bypass;
Carga de 150% total ou 50% por fase: 13s em modo online e desligamento em 1 hora em modo bypass.
Carga de 200% total ou 100% por fase: 7s em modo online e desligamento em 30 minutos em modo bypass.

Curto-circuito:
» Nobreak se desliga na condição de curto-circuito na saída e indica no display frontal. Deve-se desligar e religar o nobreak.

Desligamento pot. mínima:
» Nobreak se desliga automaticamente se estiver em modo bateria por um tempo de 240min e com potência inferior a 160W para evitar descarga desnecessária da bateria.

Temperatura de proteção:
» Nobreak se desliga automaticamente por proteção interna de temperatura com indicação no display frontal.

Bateria mínima:
» Desligamento automático contra descarga profunda da bateria no modo inversor se a tensão de bateria atingir nível de bateria mínima

Entrada:
» Disjuntor de proteção contra operações indevidas para tensão de entrada.

Mais proteção:
» Proteção interna contra variação excessiva no barramento DC com indicação no display frontal;
» Proteção interna de fusível de entrada ou conexão de entrada solta;
» Proteção de falha na comunicação entre os DSPs internos;
» Proteção de falha na carga do banco de capacitores do barramento CC interno

SINALIZAÇÃO VISUAL
Rede normal:
»Indicação Display "Rede na cor Verde".

Bateria sem carga:
»Indicação Display "Modo Rede" com barra de bateria incompleta

Desligam. por proteção visual:
»Indicação Display "Desligamento por/Motivo do desligamento"

Bateria baixa:
»Indicação Display "Bateria Baixa"

Inversor ativo visual:
»Indicação Display "Saída na cor Verde"

Rede alta:
»Indicação Display "Rede Anormal"

Rede baixa:
»Indicação Display "Rede Anormal"

Carga mínima:
» Mensagem no Display: Inversor "Modo Bateria / Pot min= x min", onde x é o tempo restante para desligamento

Sobretensão:
»Indicação Display "Desligamento por / Tensão de Saída"

Potência excessiva visual:
»Indicação Display "Pot Excessiva"

Troca de bateria:
»Indicação Display "Verificar Bateria"

Temperatura visual:
»Indicação Display "Temp Excessiva"

SINALIZAÇÃO SONORA
Desligam. por proteção:
»4 apitos sequenciais a cada hora

Potência excessiva:
»4 apito sequenciais intermitentes

Bateria descarregada:
»Apito intermitente

Temperatura:
» Proteção interna de temperatura com apito longo

Mais sinalização:
» A Sinalização Sonora (campainha) pode ser habilitada ou desabilitada através do submenu de configuração do UPS.
» Sinalização visual através de Display touch screen com todas as condições do equipamento: bateria,
inversor, bypass, carga, termperatura e rede. Através do menu de configurações do display possibilita ainda alterações de valores e configurações do UPS como data/hora, tensão de saída, campainha, potência mínima.
» Indicação de tensão de fase e de linha de entrada em Volts rms
» Indicação de tensão de fase e de linha de saída em Volts rms
» Indicação da tensão da bateria em Volts » Indicação de potência real total e por fase em Watts
» Indicação de potência máxima e mínima real em Watts
» Indicação de potência aparente total e por fase em VA
» Indicação da potência real de pico em Watts (detecção de pico)
» Indicação de fator de potência da carga
» Indicação de frequência de saída em Hertz
» Indicação de temperatura interna em graus Celsius
» Indicação da velocidade do ventilador em porcentagem
» Indicação do barramento interno em Volts
» Indicação do número de série
»Indicação da versão no firmware
» Indicação do estado da comunicação (SNMP ou serial/USB)
» Indicação de data/hora atual.

DIMENSÕES
Gabinete: Metálico com tratamento anti-corrosivo e pintura epóxi
Cor: Preto
Acessórios: Pode ser ligado em módulo externo de baterias
Movimentação: Rodízios e sapatas
Ventilação: Forçada na Traseira
Comprimento: 751mm
Largura: 270mm
Altura: 658mm
Peso líquido: 120Kg

COMUNICAÇÃO E GERENCIAMENTO
Tipo de conexão: USB, RS-232, RS-485, Ethernet
Sistemas operacionais compatíveis: Windows, Linux
COMEVENT: Sim
Cartão SD: Sim
Histórico de eventos: Sim
Log de dados: Sim
Log de eventos: Sim
Relógio de tempo real (RTC): Sim
Protocolo de troca de dados: NHS, SEC 2400, SNMP V1 e V2C (RFC-1628)
Software compatível: NHS CONTROL 4.0, Ether Utility, NHS 3.0
Acessórios inclusos: Cabo USB

SOFTWARE
Gerência de vários nobreaks de forma: NHS CONTROL 4.0
Configuração de parâmetros de nobreak: Por display, software NHS Control 4.0 ou Config_UPS
Registro de evento: Armazenamento na memória de 13,8 milhões de registros, 5760 por dia (default);
