DPS Classe II 1P Plug-In 20KA LMAX 40kA S/ Sinalizador 5SD7461-0 - Siemens

Ref:

00232531

DPS Classe II 1P Plug-In 20KA LMAX 40kA S/ Sinalizador 5SD7461-0 - Siemens

Ref:

00232531

De: R$ 0,00Por: R$ 421,99ou 12X de R$ 35,16

Quantidade:

Comprar

Calcule o frete e o prazo:

Calcule o valor do frete e prazo de entrega para a sua região

Especificação

Especificações Gerais

Marca	Siemens
Referencia Fabricante	5SD7461-0

Descrição

DPS Classe II 1P Plug-In 20KA LMAX 40kA S/ Sinalizador 5SD7461-0 - Siemens

Norma padrão: IEC 61643-11: 2011, EN 61643-11: 2012

Designação do produto: Dispositivo de proteção contra surtos

Classificação SPD de acordo com EN 61643-11:

Classe de Teste I, Tipo 1: Não
Classe de Teste II, Tipo 2: Sim
Classe de Teste III, Tipo 3: Não
Número de portas SPD: 1

Design do produto: Arrester de surtos

Número de polos: 1

Designação dos caminhos de proteção: L-PEN, L-N

Acessórios: 1 x 5SD7468-1

Método de fixação: Trilho DIN NS 35

Material da caixa: PA 6.6 / PBT

Tamanho do arrester de surtos: 1WM

Grau de poluição: 2

Categoria de sobretensão de acordo com IEC 61010-1: III

Classe de proteção IP nas conexões: Todos os terminais IP20

Aceleração de choque: 25 gn

Aceleração vibracional em 5 Hz ... 500 Hz: Limitada a 2,5 h por eixo 5 gn

Umidade relativa durante a operação: 5 ... 95 %

Altura de instalação acima do nível do mar: Máximo 2.000 m

Largura: 17,8 mm

Altura: 90 mm

Profundidade: 71,5 mm

Peso líquido: 142 g

Dados elétricos:

Tipo de sistema de distribuição: TN, TT
Tensão de operação:
AC: 230 V
Faixa de frequência de operação: 50 / 60 Hz
Tensão contínua de operação:
AC: Máximo 350 V
Consumo aparente de potência: Máximo 150 mVA
Corrente de descarga em (8/20) µs: 20 kA
Corrente de descarga 1 fase em (8/20) µs: Máximo 40 kA
Classificação de curto-circuito (SCCR) a 264 V: 25 kA
Nível de proteção: 1,4 kV
Máximo: 1,5 kV
Tensão residual:
Valor nominal da corrente de descarga: Máximo 1,5 kV
10 kA: Máximo 1,3 kV
5 kA: Máximo 1,2 kV
3 kA: Máximo 1,1 kV
Tempo de resposta: 25 ns
Fator de resposta ajustável da corrente de disparo: 1,6
Proteção por fusível tipo para conexão em V: 80 A AC (gG)
Proteção por fusível tipo para conector T: 125 A AC (gG)
Conexões/Terminais:

Tipo de conexão elétrica: Terminal de parafuso
Comprimento descascado: 16 mm
Torque de aperto: 4,3 ... 4,7 N·m
Seção do condutor conectável:
Para condutor finamente torcido: 1,5 ... 25 mm²
Para condutor rígido: 1,5 ... 35 mm²
Finamente torcido: 0,5 ... 25 mm²
Número AWG como seção de condutor conectável codificada: 15 ... 2
Design do fio do parafuso de conexão: M5
Design do sinal: Óptico

Indicação/ sinalização remota:

Componente do produto: Contato de sinalização remota: Não

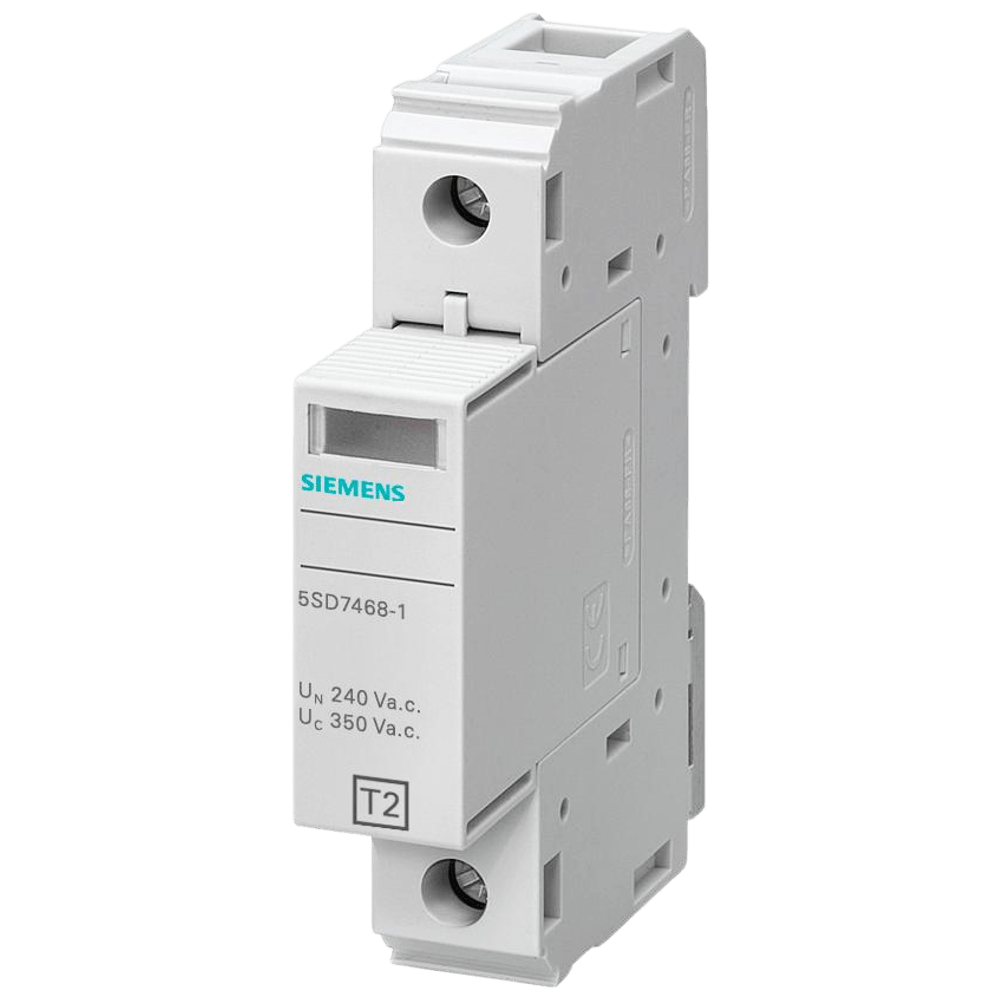

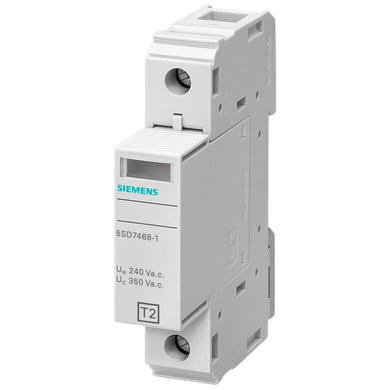

*Imagem meramente ilustrativa
