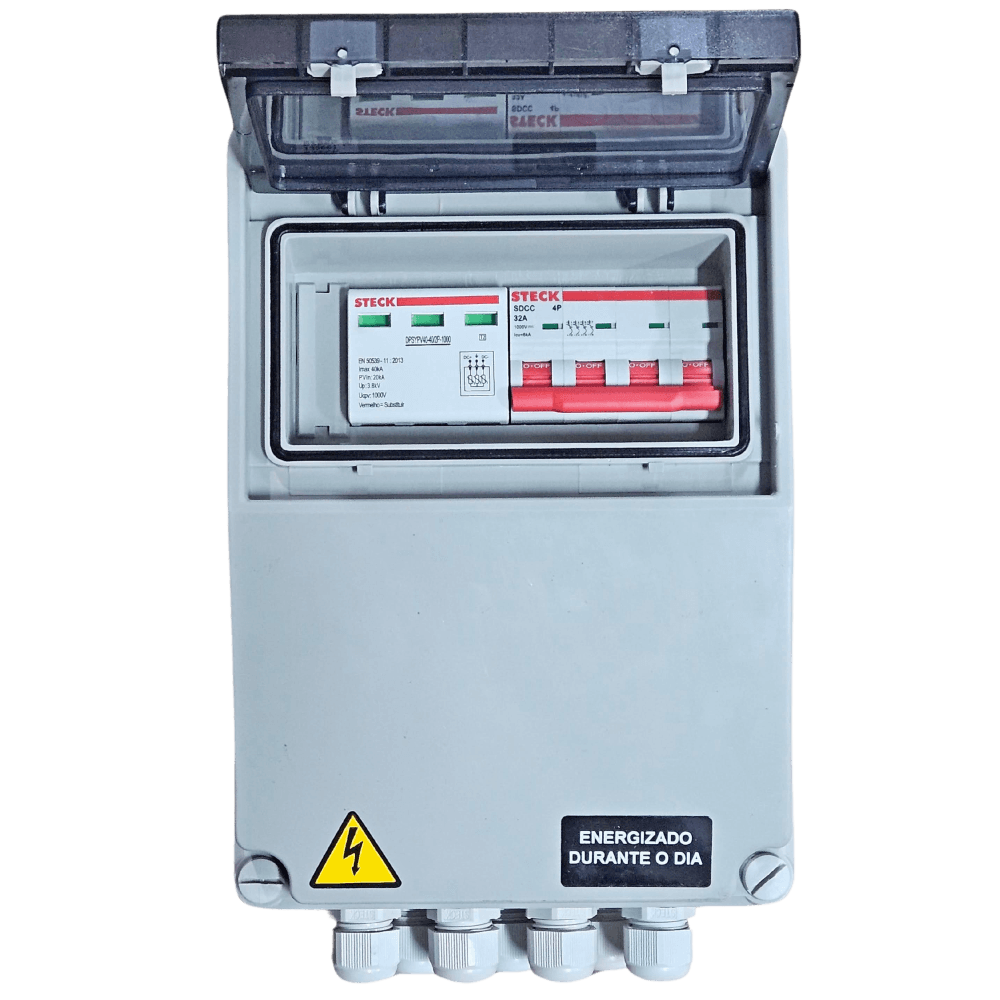

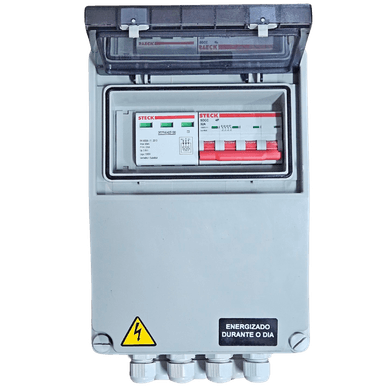

Quadro String Box 1E/1S 1040Vcc 32A IP67 SSTB11 – Steck

Especificações técnicas

Número de entrada: 1
Número de saída: 1
Potência máxima por string: 32000W
Corrente de carga nominal: 32A

CAIXA:
Dimensões da caixa:280x193x144mm

DISJUNTOR
Corrente nominal (In) 32A

CONJUNTO
Tensão nominal de operação (Ue) 1000Vcc
Grau de proteção IP67
Temperatura de trabalho -5 a 70°c

CAIXA
Em conformidade com a norma NBR IEC 60670-1
Tipo de isolmento Duplo (Classe 2)
Resistência ao calor anormal e ao fogo 650°C
Resistência UV 2anos
Tipo de material Termoplástico auto-extinguível
Grau de proteção IP 67 / IK XX9

DISJUNTOR
Em conformidade com a Norma ABNT NBR IEC 60947-2
Número de polos 4 polos
Curva de disparo termomágnetica Curva C (8.5xIn ±20%)
Corrente nominal (In) 32A
Tensão nominal de operação (Ue) 1000Vcc
Tensão de isolação (Ui)
Interrupção máxima (Icu)/ serviço em curto circuito (Ics) 6kA (Icu=Ics)
Tensão suportável de impulso nominal (Uimp) 6kV
Torque ideal de fixação dos codutores 2,5N.M
Grau de proteção Em invólucro domina o IP do invólucr
IP20 (em instalação exposta)

DPS
Em conformidade com a norma EN 50539 - 11: 2013
Classe II
Tensão de operação (Ucpv) 1000Vcc
Corrente de descarga máxima (Imáx) 40kA
Corrente de descarga nominal (In) 20kA
Nível de proteção (Up) 3.8kV Dc
Tempo de resposta ≤ 25ns
Sinalização bandeirola Verde - (Em Funcionamento)
Vermelho - (Substituir)


* Imagem meramente ilustrativas
