Código ACE Schmersal: 13625403
Descrição do tipo de produtos: SRB301MC-24V
Número de artigo (Número de encomenda): 161190684
EAN (European Article Number): 4250116202249

Material do invólucro: Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo
Peso bruto: 250 g

Fusível eletrónico: Sim
Detecção de ruptura do cabo: Sim
Reconhecimento de curto-circuitos: Sim
Entrada: Sim
Circuito de retorno EDM: Sim
Função de reinício automático: Sim
Deteção de fuga à terra: Sim
Indicação integrada, estado: Sim
Número de contatos auxiliares: 1
Número de LEDs: 4
Número de normalmente fechados: 2
Número de contatos de segurança: 3

Designação dos terminais: IEC/EN 60947-1
Secção mínima dos cabos de conexão: 0,25 mm²
Secção máxima dos cabos de conexão: 2,5 mm²
Binário de aperto dos terminais: 0,6 Nm
Tipo de cabo admissível: Rígido de um fio Flexível
Conexão (mecânico): Screw terminals

Largura: 22,5 mm
Altura: 100 mm
Profundidade: 121 mm

Tipo de proteção do invólucro: IP40
Tipo de proteção do espaço de instalação: IP54
Tipo de proteção do bornes ou terminais: IP20
Temperatura ambiente: -25 ... +60 °C
Temperatura para armazenar e transportar: -40 ... +85 °C
Resistência a vibrações conforme EN 60068-2-6: 10...55 Hz, amplitude 0.35 mm, ± 15 %
Resistência a impactos: 30 g / 11 ms
Altura de instalação permitida sobre NN, máximo: 2.000 m

Dados elétricos
Faixa de frequência: 50 Hz / 60 Hz
Tensão de operação: 24 VAC -15 % / +10 % / 24 VDC -15 % / +20 %
ondulação remanescente: 10 %
Medição da tensão de operação: 24 VAC
Medição da tensão de operação: 24 VDC
Tensão nominal CA mínima para controlos, 50 Hz, mínimo: 20.4 VAC
Tensão nominal CA mínima para controlos, 50 Hz, máximo: 26.4 VAC
Tensão nominal CA mínima para controlos, 60 Hz, mínimo: 20.4 VAC
Tensão nominal CA mínima para controlos, 60 Hz, máximo: 26.4 VAC
Medição da tensão de comando DC, mínimo: 20,4 VDC
Medição de tensão de comando DC, máximo: 28,8 VDC
Potência admissão elétrica: 2 W
Potência admissão elétrica: 4,9 VA
Resistência máxima de contato: 0,1 Ω
Orientação (Resistência de contato): em perfeitas condições
Desativação retardada em caso de queda de energia da rede, típico: 80 ms
Desativação retardada em caso de PARADA DE EMERGÊNCIA, típico: 20 ms
Atraso drop-out em caso de parada de emergência., máximo: 25 ms
Ligação atrasada no arranque automático, típico: 100 ms
Tempo, ligação atrasada no arranque automático, máximo {ms}: 160 ms
ligação atrasada no RESET, típico: 15 ms
Ligação atrasada no RESET, máximo: 20 ms
Material dos contatos, elétrico: AgSn0, Ag-Ni, auto limpante, contatos com guia positivo

Dados elétricos - Saídas seguras de relé
Tensão, categoria de aplicação AC-15: 230VAC
Potência, categoria de aplicação AC-15: 6A
Tensão, categoria de aplicação DC-13: 24VDC
Potência, categoria de aplicação DC-13: 6A
Capacidade de comutação, mínimo: 10VDC
Capacidade de comutação, mínimo: 10mA
Capacidade de comutação, máximo: 250VAC
Capacidade de comutação, máximo: 8A

Dados elétricos - Entradas digitais
Resistência máxima de condução: 40 Ω

Dados elétricos, Saída digital
Tensão, categoria de aplicação DC-12: 24VDC
Potência, categoria de aplicação DC-12: 0,1A

Dados elétricos - Saídas de relé (contatos auxiliar)
Capacidade de comutação, máximo: 24VDC
Capacidade de comutação, máximo: 2A

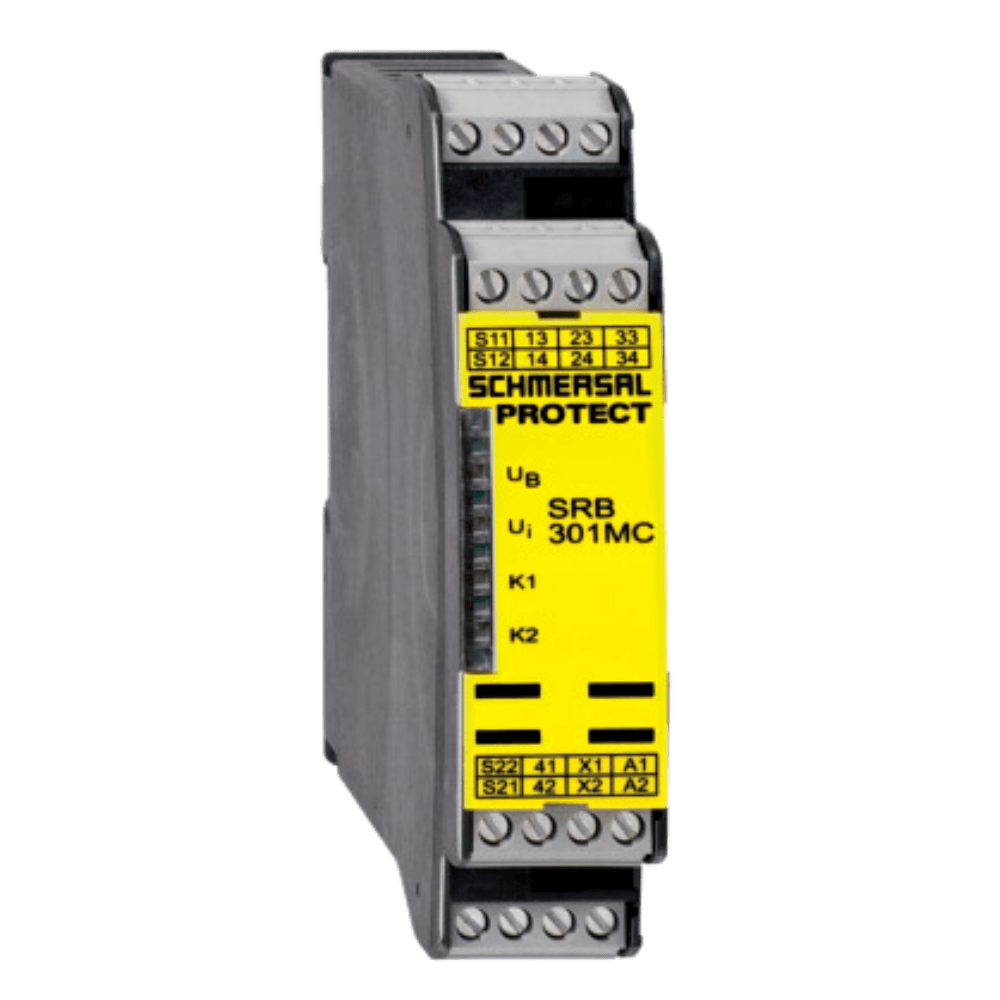

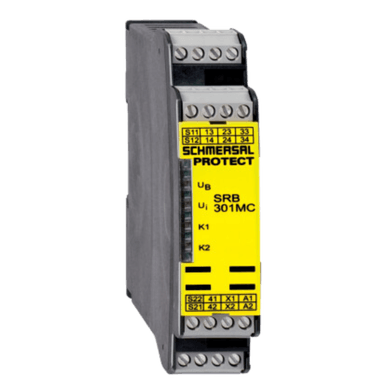

*Imagem Meramente Ilustrativa
