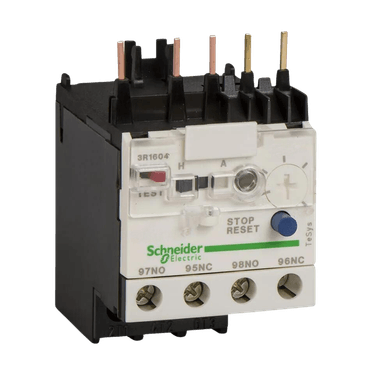

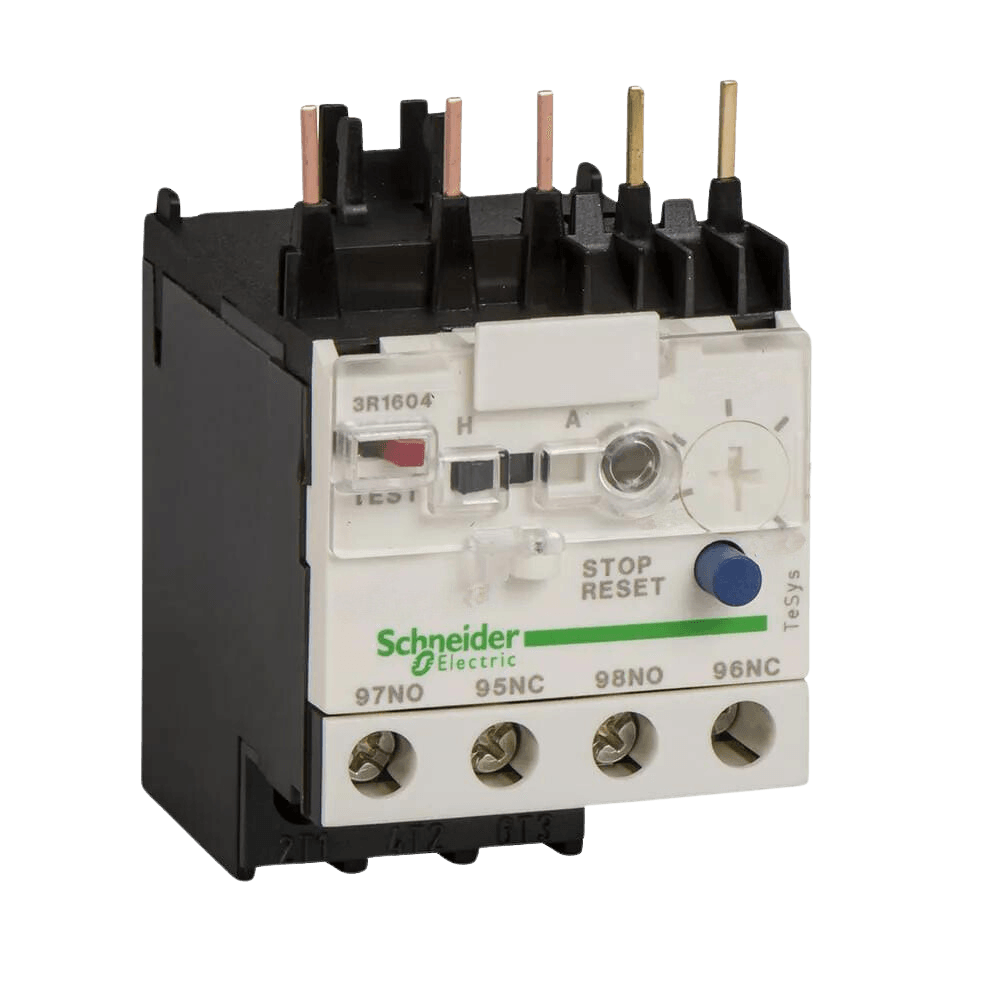

Rele Bimetálico LR2K0316 8-11,5a – Schneider

Relé de sobrecarga térmica TeSys LRK, 11,5A/690V, faixa de ajuste térmico 8-11,5A, classe de disparo 10A, para proteção de motores trifásicos 4kW@400V. Dispositivo diferencial com detecção de falta de fase e desequilíbrio de carga. Ele fornece um indicador de ajuste térmico, um seletor de reinicialização manual-automática, uma chave deslizante de teste para simulação de um disparo, botão de reinicialização/parada, um indicador de sinalizador e 2 contatos auxiliares 1NA+1NF para sinalização de falha. As configurações são protegidas por uma tampa transparente bloqueável por vedação. Conexão por bornes de parafuso, conecta-se diretamente aos terminais inferiores dos contatores 3 polos LC1K09-K16.

linha: TeSys
Nome do produto: TeSys LRK
Tipo de produto ou componente: Relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo: LR2K
Aplicação de relé: Proteção do motor
linha de ajuste de proteção térmica: 8…11,5 A
Frequência da rede: <= 400 Hz
suporte de montagem
Com contator
Placa, com acessórios específicos
Calha, com acessórios específicos
Contato Auxiliar: 1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional: 6 A para circuito de sinalização
[Ue] Tensão de operação nominal
<= 690 Vparacircuito de potência: 690 V CA CA-15paracircuito de sinalização; 250 V CC CC-13paracircuito de sinalização
[Uimp] tensão nominal suportável de impulso: 6 kV
dissipação de alimentação por polo: 2 W
sinalização local: Indicador de disparo (Amarelo
tipo de controle
Vermelho Botão não luminoso: função de teste de viagem
Azul Botão não luminoso: parar e reposição manual
comutador: manual ou automático reinicialização
conexões - terminais: Terminais de parafuso 1 cabo(s)1,5…4 mm²Sólido
Terminais de parafuso 2 cabo(s)1,5…4 mm²Sólido
Terminais de parafuso 1 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo
Terminais de parafuso 2 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo
Terminais de parafuso 1 cabo(s)0,34…2,5 mm²Flexível Com ponta do cabo
Terminais de parafuso 2 cabo(s)0,34…1,5 mm²Flexível Com ponta do cabo
torque de aperto: 1,3 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2
1,3 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm
1,3 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2
Altura: 58 mm
Largura: 45 mm
Profundidade: 65 mm
Peso líquido: 0,145 kg

*imagem meramente ilustrativa
