Rele Bimetálico LR3D14 7-10a - Schneider

Principallinha
TeSys
TeSys Deca
Nome do produto
TeSys LRD
TeSys Deca
Tipo de produto ou componente
Relê de sobrecarga térmica sem diferencial
Nome abreviado do dispositivo
LR3D
Aplicação de relé
Proteção do motor
Compatibilidade do produto
LC1D18
LC1D09
LC1D12
LC1D38
LC1D25
LC1D32
Tipo de rede
CC
CA
classe do disparo de sobrecarga
Classe 10A para IEC 60947-4-1
linha de ajuste de proteção térmica
7…10 A
[Ui] tensão de isolamento nominal
Circuito de potência: 600 V para CSA
Circuito de potência: 600 V para UL
Circuito de potência: 690 V para IEC 60947-4-1

Complementar
Frequência da rede
0...400 Hz
suporte de montagem
Placa, com acessórios específicos
Calha, com acessórios específicos
Com contator
limiar de disparo
1,14 +/- 0,06 Ir para IEC 60947-4-1
Contato Auxiliar
1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional
5 A para circuito de sinalização
corrente admissível
3 A a 120 V CA-15 of circuito de sinalização
0,22 A a 125 V CC-13 of circuito de sinalização
[Ue] Tensão de operação nominal
690 V CA 0...400 Hzparacircuito de potênciaconformeIEC 60947-4-1
classificação do fusível associado
4 A gG para circuito de sinalização
4 A BS para circuito de sinalização
[Uimp] tensão nominal suportável de impulso
6 kV
sensibilidade da falha de fase
Corrente de desarme de 130 % da Ir em duas fases, a última em 0
tipo de controle
Vermelho Botão não luminoso: Pare
Azul Botão não luminoso: reinicialização
compensação de temperatura
-20…60 °C

Conexões - terminais
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Sem ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Sólido Sem ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 1,5…10 mm² Flexível Sem ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 1…4 mm² Flexível Com ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 1…6 mm² Sólido Sem ponta do cabo

Torque de aperto
Circuito de controle: 1,7 N.m - ligar Terminais de parafuso
Circuito de potência: 1,7 N.m - ligar Terminais de parafuso

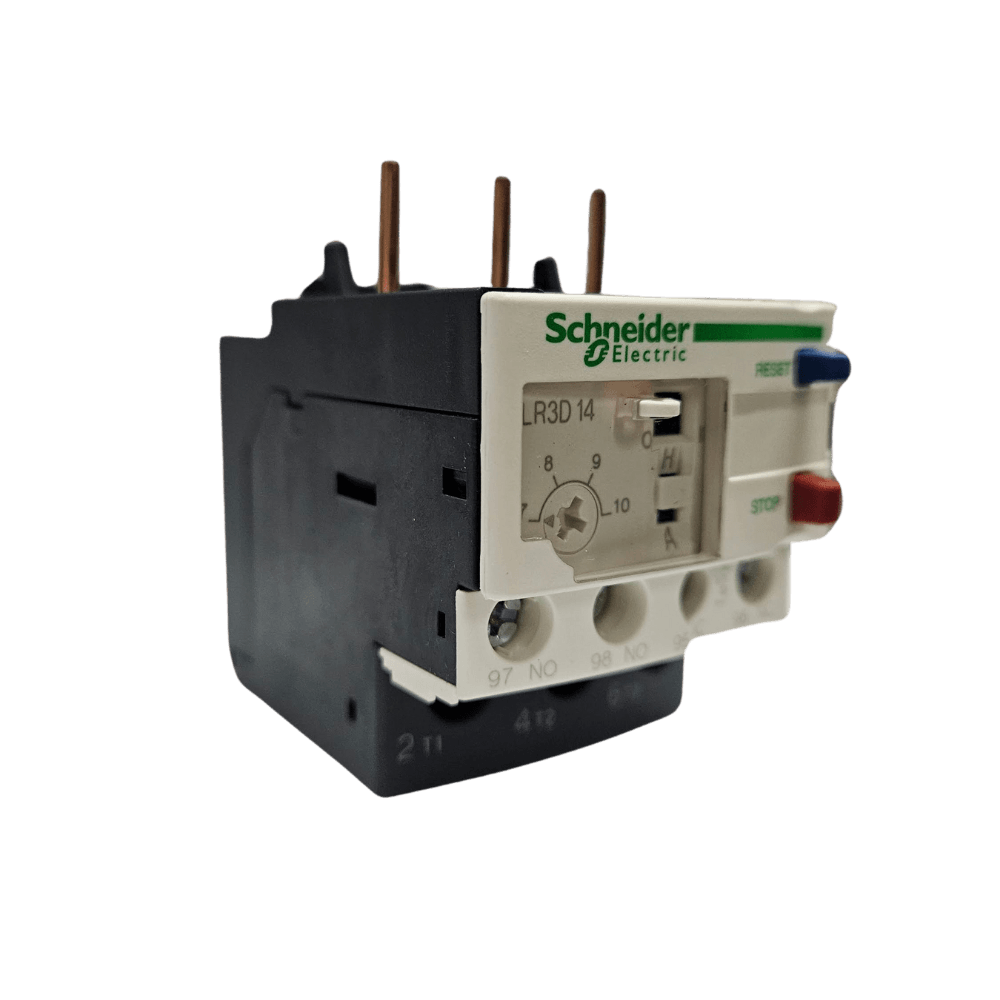

* Imagem meramente ilustrativas
