Principal linha
TeSys

nome do produto
TeSys LRD

Nome abreviado do dispositivo
LR9D

tipo de produto ou componente
Relé eletrônico de sobrecarga térmica

aplicação de relé
Proteção do motor

compatibilidade do produto
LC1D09
LC1D25
LC1D32
LC1D38
LC1D12
LC1D18

classe do disparo de sobrecarga
Classe 5…30

linha de ajuste de proteção térmica
6,4…32 A

consumo máximo de energia em W
300 MW

suporte de montagem
Com contator
Placa, com acessórios específicos
Calha, com acessórios específicos

Complementar [Ue] tensão de operação nominal
690 V of circuito de potência
660 V of circuito de sinalização

[Ui] tensão de isolamento nominal
Circuito de potência: 1000 V
Circuito de sinalização: 690 V

limiar de disparo
1.25 In para IEC 60947-4-1

tipo de controle
Vermelho Botão não luminoso: parar e reposição manual
Branco 2 microswitches: adjustable trip class
Vermelho botão: automatic reset
Cinza discar: plena carga atual de ajuste

intervalo de tempo
1.5...4 min - automatic reset time

[Ith] corrente térmica ao ar livre convencional
5 A para circuito de sinalização

classificação do fusível associado
5 A gG para circuito de sinalização
5 A BS para circuito de sinalização

[Uimp] tensão nominal de impulso suportada
6 kV

sensibilidade da falha de fase
Phase difference > 40% 3 s para IEC 60947-4-1

compatibilidade eletromagnética
Resistência a transientes: 2 kV Modo comum conforme IEC 61000-4-5
Resistência a descarga eletroestática: 8 kV conforme IEC 61000-4-2
Imunidade a interferência radioelétrica irradiada: 10 V/m conforme IEC 61000-4-3
Imunidade a rajadas rápidas: 2 kV conforme IEC 61000-4-4

conexões - terminais
Circuito de controle: Conexões por parafuso 1 cabo 2,5 mm² - rigidez do Cabo: sólido ou flexível - Sem a extremidade do cabo
Circuito de potência: Conexões por parafuso 1 cabo 16 mm² - rigidez do Cabo: sólido ou flexível - Sem a extremidade do cabo

torque de aperto
Circuito de controle: 0.8 N.m Ligar Conexões por parafuso
Circuito de potência: 3.1 N.m Ligar Conexões por parafuso

altura
72,5 mm

largura
45 mm

profundidade
79,9 mm

peso do produto
0,18 kg

Meio ambiente Normas
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4
GB/T 14048.5

Certificações do produto
IECEE CB Scheme
UL
CSA
CCC

grau de proteção IP
IP20 face frontal para IEC 60529

temperatura ambiente do ar para funcionamento
-25…70 °C conforme IEC 60255-8

temperatura ambiente para armazenamento
-55…80 °C

altitude de funcionamento
2000 m sem degradação

força mecânica
Vibrações 10 ... 150 Hz: 6 gn conforme IEC 60068-2-6
Choques 11 ms: 15 gn conforme IEC 60068-2-7

força dielétrica
6 kV 50 Hz para IEC 60255-5

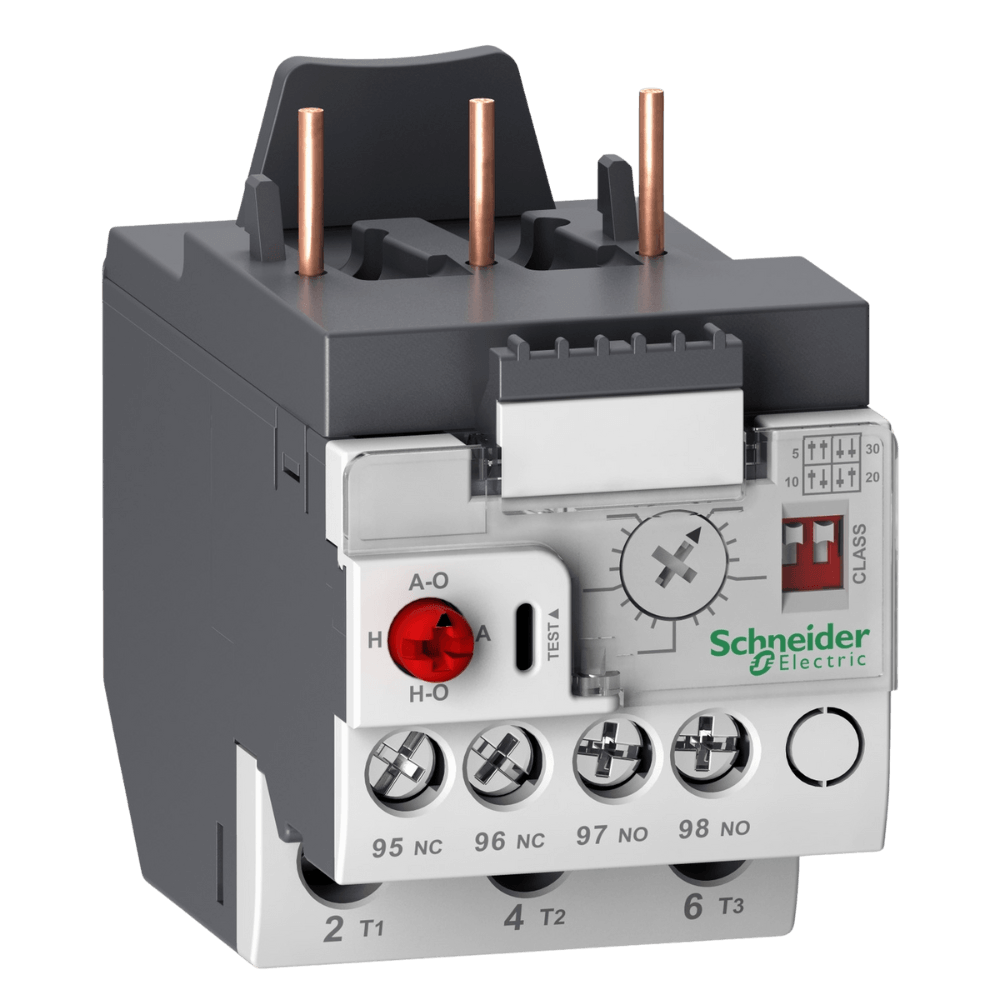

* Imagem meramente ilustrativa
