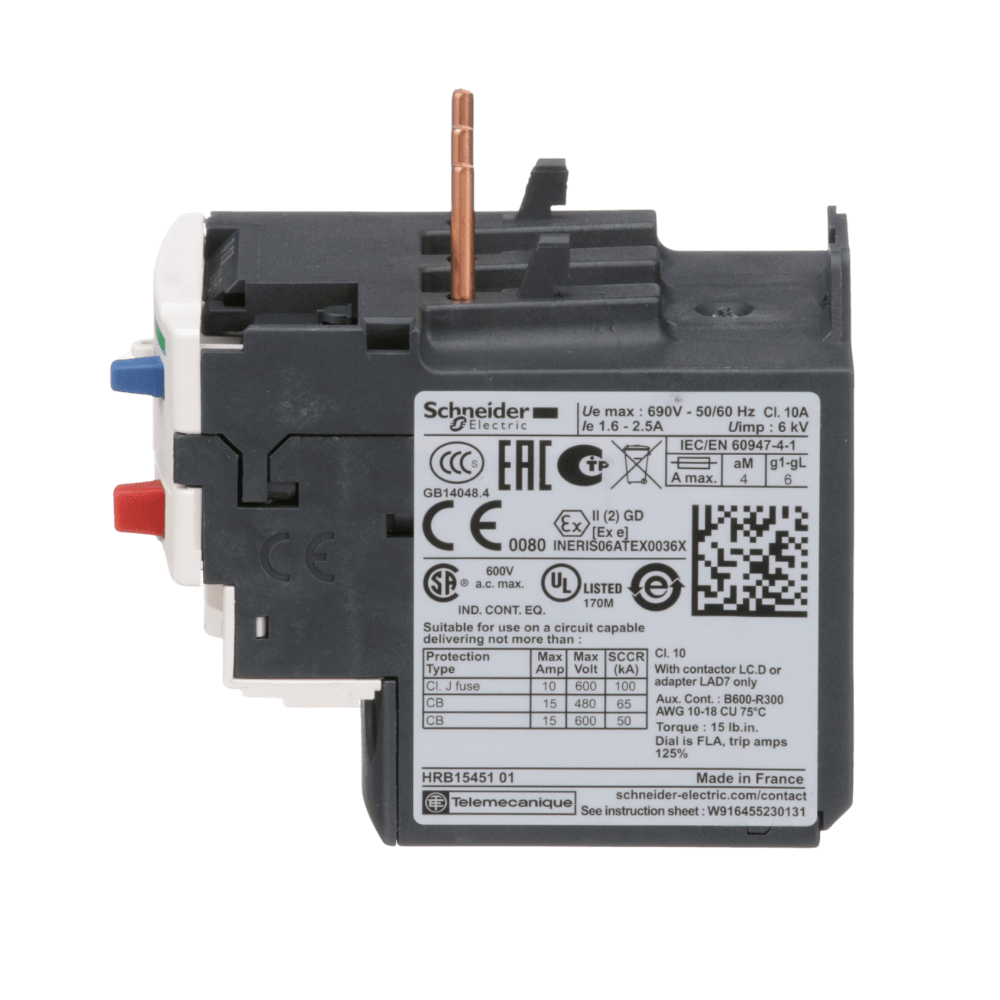

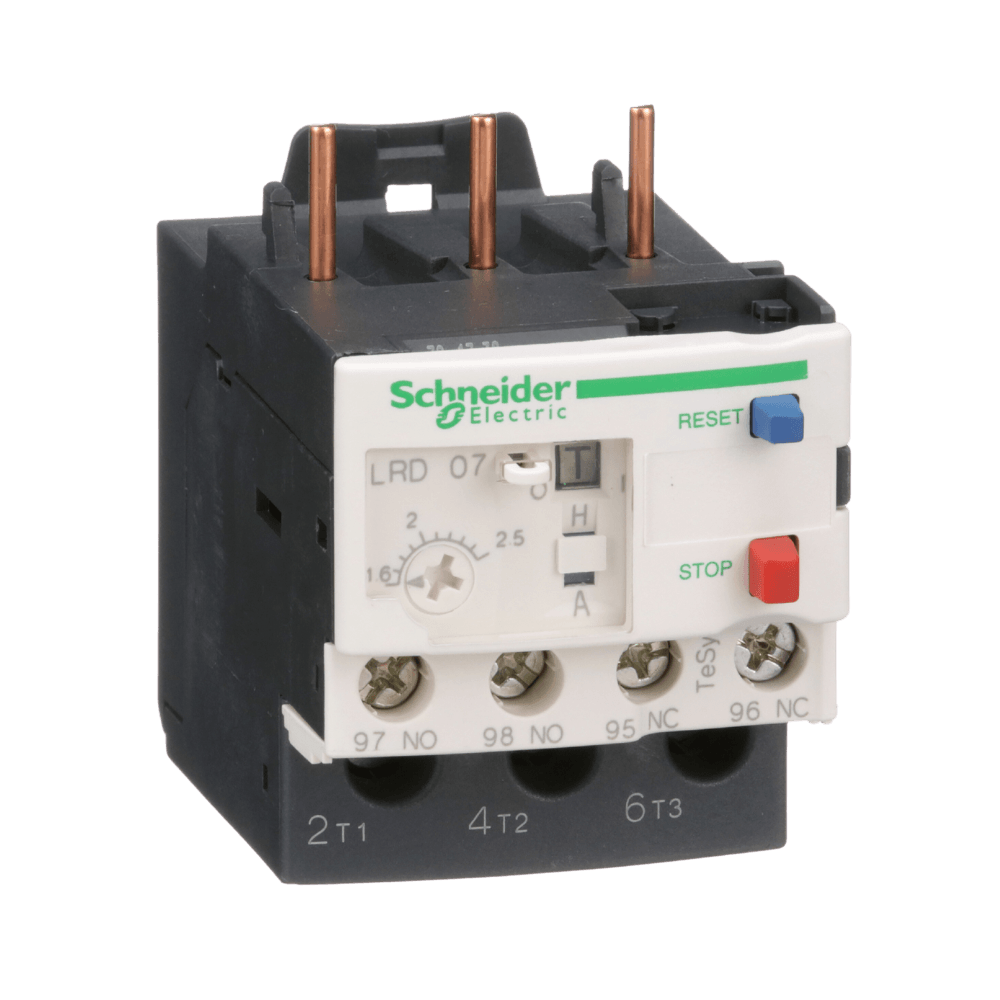

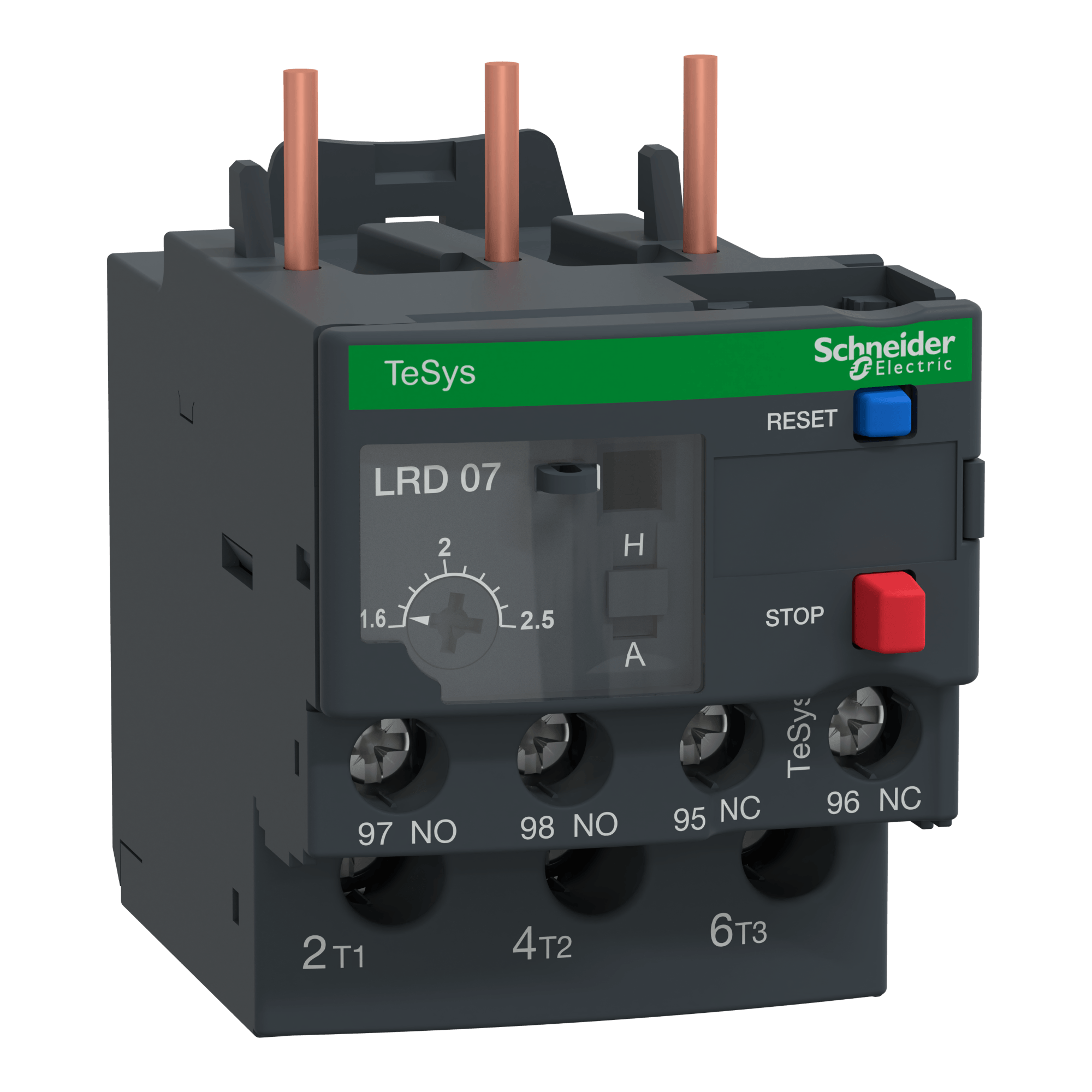

Rele Bimetálico LRD07 1,6-2,5a – Schneider

Os relés Tesys Deca foram projetados para as linhas de contatores Tesys Deca demonstrando uma proteção segura e eficaz. Este produto possui uma faixa de ajuste térmico de 1.6-2.5A/690V, classe de disparo 10A e está destinado para a proteção de motores trifásicos com menos de 0.75kW/400V. Este relé é um dispositivo diferencial com falha de fase (perda). Ele fornece um dial de ajuste térmico, um seletor de reset manual-automático, um botão de teste para simulação de disparo, botões de reset e parada, um indicador de alerta e dois contatos auxiliares (1NA+1NF) para sinalização de falha As configurações são protegidas por uma tampa transparente que pode ser trancada por selagem.

linha: TeSys; TeSys Deca
Nome do produto: TeSys LRD; TeSys Deca
Tipo de produto ou componente: Relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo: LRD
Aplicação de relé: Proteção do motor
Compatibilidade do produto: LC1D18; LC1D38; LC1D32; LC1D25; LC1D12; LC1D09
Tipo de rede: CC; CA
linha de ajuste de proteção térmica: 1,6…2,5 A
Complementar
Frequência da rede: 0...400 Hz
suporte de montagem: Placa, com acessórios específicos; Calha, com acessórios específicos
Com contator
Contato Auxiliar: 1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional: 5 A para circuito de sinalização
corrente admissível: 3 A a 120 V CA-15 of circuito de sinalização; 0,22 A a 125 V CC-13 of circuito de sinalização
classificação do fusível associado
4 A gG for circuito de sinalização
4 A BS for circuito de sinalização
[Uimp] tensão nominal suportável de impulso: 6 kV
sensibilidade da falha de fase
Corrente de desarme de 130 % da Ir em duas fases, a última em 0
tipo de controle
Vermelho Botão não luminoso: Pare
Azul Botão não luminoso: reinicialização
compensação de temperatura: -20…60 °C
conexões - terminais
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Sem ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Sólido Sem ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 1,5…10 mm² Flexível Sem ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 1…4 mm² Flexível Com ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 1…6 mm² Sólido Sem ponta do cabo
torque de aperto
Circuito de controle: 1,7 N.m - ligar Terminais de parafuso
Circuito de potência: 1,7 N.m - ligar Terminais de parafuso
Altura: 66 mm
Largura: 45 mm
Profundidade: 70 mm
Peso líquido: 0,124 kg
