Especificação
Especificações
Marca | Schneider |
---|---|
Referencia Fabricante | LRD14 |
Corrente de Ajuste (A) | 7-10A |
Descrição

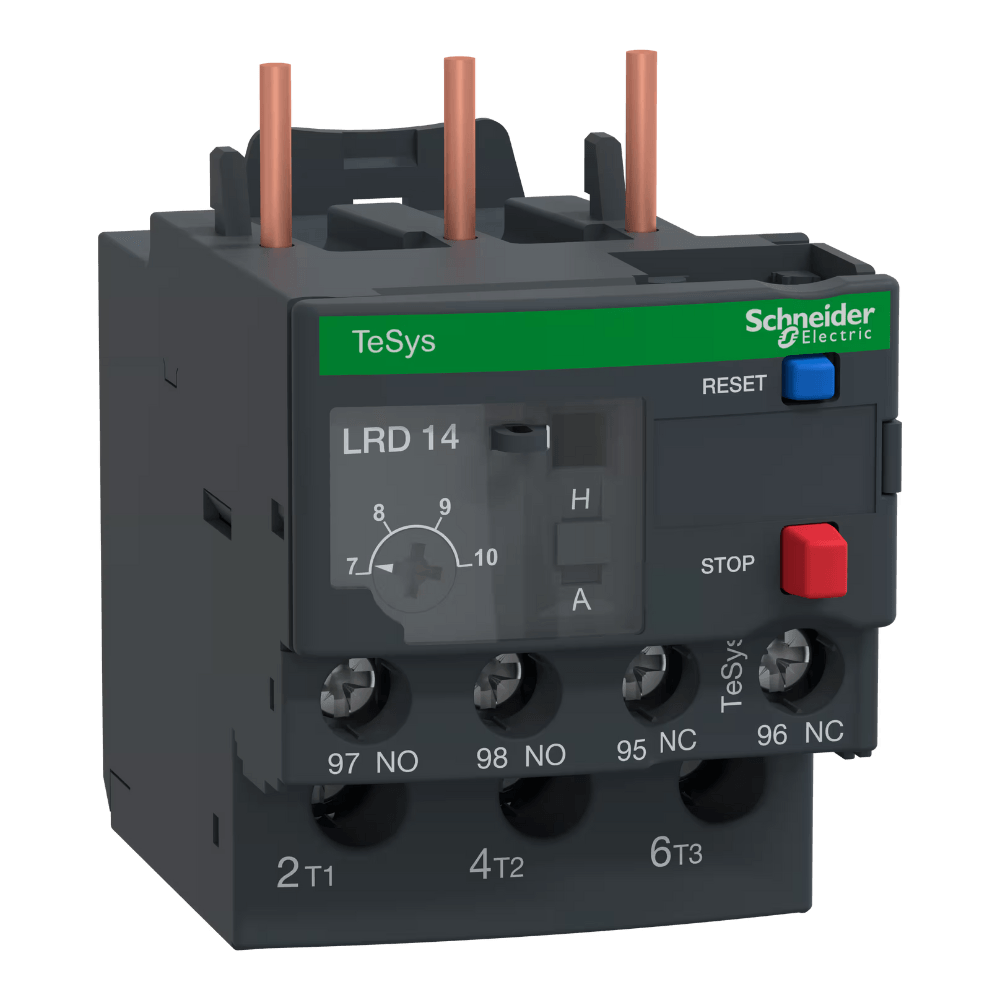

Rele Bimetálico 7-10a LRD14 – Schneider
linha: TeSys
Nome do produto: TeSys LRD
Tipo de produto ou componente: Relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo: LRD
Aplicação de relé: Proteção do motor
Compatibilidade do produto: LC1D09; LC1D12; LC1D38; LC1D32; LC1D25; LC1D18
Tipo de rede: CA; CC
Complementar
Frequência da rede: 0...400 Hz
suporte de montagem
Placa, com acessórios específicos
Calha, com acessórios específicos
Com contator: limiar de disparo
Contato Auxiliar: 1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional: 5 A para circuito de sinalização
corrente admissível
3 A a 120 V CA-15 of circuito de sinalização
0,22 A a 125 V CC-13 of circuito de sinalização
classificação do fusível associado: 4 A gG for circuito de sinalização; 4 A BS for circuito de sinalização
[Uimp] tensão nominal suportável de impulso: 6 kV
sensibilidade da falha de fase: Corrente de desarme de 130 % da Ir em duas fases, a última em 0
tipo de controle
Vermelho Botão não luminoso: Pare
Azul Botão não luminoso: reinicialização
compensação de temperatura: -20…60 °C
conexões - terminais
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Sem ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Sólido Sem ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 1,5…10 mm² Flexível Sem ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 1…4 mm² Flexível Com ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 1…6 mm² Sólido Sem ponta do cabo
torque de aperto: Circuito de controle: 1,7 N.m - ligar Terminais de parafuso; Circuito de potência: 1,7 N.m - ligar Terminais de parafuso
Altura: 66 mm
Largura: 45 mm
Profundidade: 70 mm
Peso líquido: 0,124 kg
*imagem meramente ilustrativa
