Rele Bimetálico 37-50a LRD350 – Schneider

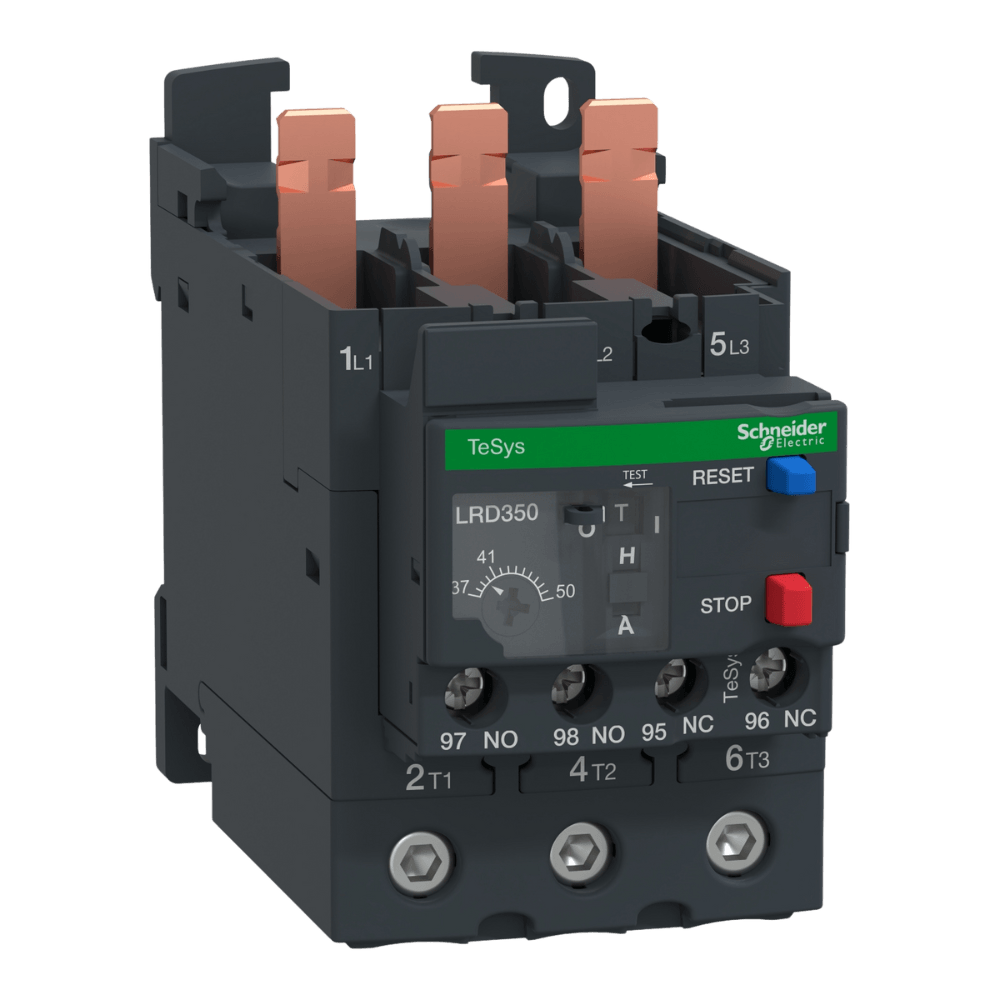

Os relés Tesys Deca foram projetados para as linhas de contatores Tesys Deca demonstrando uma proteção segura e eficaz. Este produto possui uma faixa de ajuste térmico de 37-50A/690V, classe de disparo 10A e está destinado para a proteção de motores trifásicos com menos de 22kW/400V. Este relé é um dispositivo diferencial com falha de fase (perda). Ele fornece um dial de ajuste térmico, um seletor de reset manual-automático, um botão de teste para simulação de disparo, botões de reset e parada, um indicador de alerta e dois contatos auxiliares (1NA+1NF) para sinalização de falha As configurações são protegidas por uma tampa transparente que pode ser trancada por selagem.

Nome do produto
TeSys LRD
TeSys Deca
Tipo de produto ou componente
Relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo
LRD
Aplicação de relé
Proteção do motor
Compatibilidade do produto
LC1D65A
LC1D50A
LC1D40A
Tipo de rede
CC
CA
classe do disparo de sobrecarga
Classe 10A para IEC 60947-4-1
linha de ajuste de proteção térmica
37…50 A
[Ui] tensão de isolamento nominal
Circuito de potência: 600 V para CSA
Circuito de potência: 600 V para UL
Circuito de potência: 690 V para IEC 60947-4-1
Complementar
Frequência da rede
0...400 Hz
suporte de montagem
Placa, com acessórios específicos
Calha, com acessórios específicos
Com contator
limiar de disparo
1,14 +/- 0,06 Ir para IEC 60947-4-1
Contato Auxiliar
1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional
5 A para circuito de sinalização
corrente admissível
0,95 A a 380 V CA-15 of circuito de sinalização
0,06 A a 440 V CC-13 of circuito de sinalização
[Ue] Tensão de operação nominal
690 V CA 0...400 Hzparacircuito de potênciaconformeIEC 60947-4-1
classificação do fusível associado
4 A gG for circuito de sinalização
4 A BS for circuito de sinalização
[Uimp] tensão nominal suportável de impulso
6 kV
sensibilidade da falha de fase
Corrente de desarme de 130 % da Ir em duas fases, a última em 0
tipo de controle
Vermelho Botão não luminoso: Pare
Azul Botão não luminoso: reinicialização
compensação de temperatura
-20…60 °C
conexões - terminais
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Sem ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Sólido Sem ponta do cabo
Circuito de potência: conectores parafuso EverLink BTR 1 cabo(s) 1…35 mm² Flexível Sem ponta do cabo
Circuito de potência: conectores parafuso EverLink BTR 1 cabo(s) 1…35 mm² Flexível Com ponta do cabo
Circuito de potência: conectores parafuso EverLink BTR 1 cabo(s) 1…35 mm² Sólido Sem ponta do cabo
torque de aperto
Circuito de controle: 1,7 N.m - ligar Terminais de parafuso
Circuito de potência: 5 N.m - ligar conectores parafuso EverLink BTR
Altura
70 mm
Largura
55 mm
Profundidade
123 mm
Peso líquido
0,375 kg
