Rele Bimetálico 80-104a LRD4365 – Schneider

Os relés Tesys Deca foram projetados para as linhas de contatores Tesys Deca demonstrando uma proteção segura e eficaz. Este produto possui uma faixa de ajuste térmico de 80-104A/1000V, classe de disparo 10A e está destinado para a proteção de motores trifásicos com menos de 45kW/400V. Este relé é um dispositivo diferencial com falha de fase (perda). Ele fornece um dial de ajuste térmico, um seletor de reset manual-automático, um botão de teste para simulação de disparo, botões de reset e parada, um indicador de alerta e dois contatos auxiliares (1NA+1NF) para sinalização de falha As configurações são protegidas por uma tampa transparente que pode ser trancada por selagem. Sua conexão é por meio de terminais de parafuso, conecta-se diretamente aos terminais inferiores dos contatores 3 polos LC1D115-D150, ou separado do contator, com uso de um bloco de terminais LA7D3064 (a ser encomendado separadamente). Pode ser montado em riel DIN ou fixação por parafuso. Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC, ATEX, Marine).

Nome do produto
TeSys LRD
TeSys Deca
Tipo de produto ou componente
Relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo
LRD
Aplicação de relé
Proteção do motor
Compatibilidade do produto
LC1D115
LC1D150
Tipo de rede
CA
CC
classe do disparo de sobrecarga
Classe 10A para IEC 60947-4-1
linha de ajuste de proteção térmica
80…104 A
[Ui] tensão de isolamento nominal
Circuito de potência: 1000 V para IEC 60947-4-1
Circuito de potência: 600 V para CSA
Circuito de potência: 600 V para UL
Complementar
Frequência da rede
0...400 Hz
suporte de montagem
Placa, com acessórios específicos
Calha, com acessórios específicos
Com contator
limiar de disparo
1,14 +/- 0,06 Ir para IEC 60947-4-1
Contato Auxiliar
1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional
5 A para circuito de sinalização
corrente admissível
0,06 A a 440 V CC-13 of circuito de sinalização
0,12 A a 600 V CA-15 of circuito de sinalização
[Ue] Tensão de operação nominal
1.000 V CA 0...400 Hzparacircuito de potênciaconformeIEC 60947-4-1
classificação do fusível associado
4 A gG for circuito de sinalização
4 A BS for circuito de sinalização
[Uimp] tensão nominal suportável de impulso
6 kV IEC 60947-1
sensibilidade da falha de fase
Corrente de desarme de 130 % da Ir em duas fases, a última em 0
tipo de controle
Vermelho Botão não luminoso: Pare
Azul Botão não luminoso: reinicialização
compensação de temperatura
-20…60 °C
conexões - terminais
Circuito de potência: Terminais de parafuso 1 cabo(s) 4…35 mm² Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Sem ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Sólido Sem ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 4…50 mm² Flexível Sem ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 4…50 mm² Sólido Sem ponta do cabo
torque de aperto
Circuito de controle: 1,7 N.m - ligar Terminais de parafuso
Circuito de potência: 9 N.m - ligar Terminais de parafuso
Profundidade
132 mm
Peso líquido
0,9 kg
Meio ambiente
resistência climática
Para IACS E10
Grau de proteção IP
IP20 conforme IEC 60529
temperatura ambiente do ar para funcionamento
-20…60 °C sem degradação conforme IEC 60947-4-1
Temperatura ambiente para armazenamento
-60…70 °C
retardamento de chamas
V1 conforme UL 94
Robustez mecânica
Vibrações: 6 gn conforme IEC 60068-2-6
Choques: 15 Gn para 11 ms conforme IEC 60068-2-7
força dielétrica
2,2 kV a 50 Hz conforme IEC 60947-1

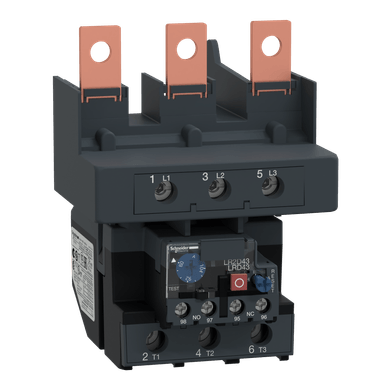

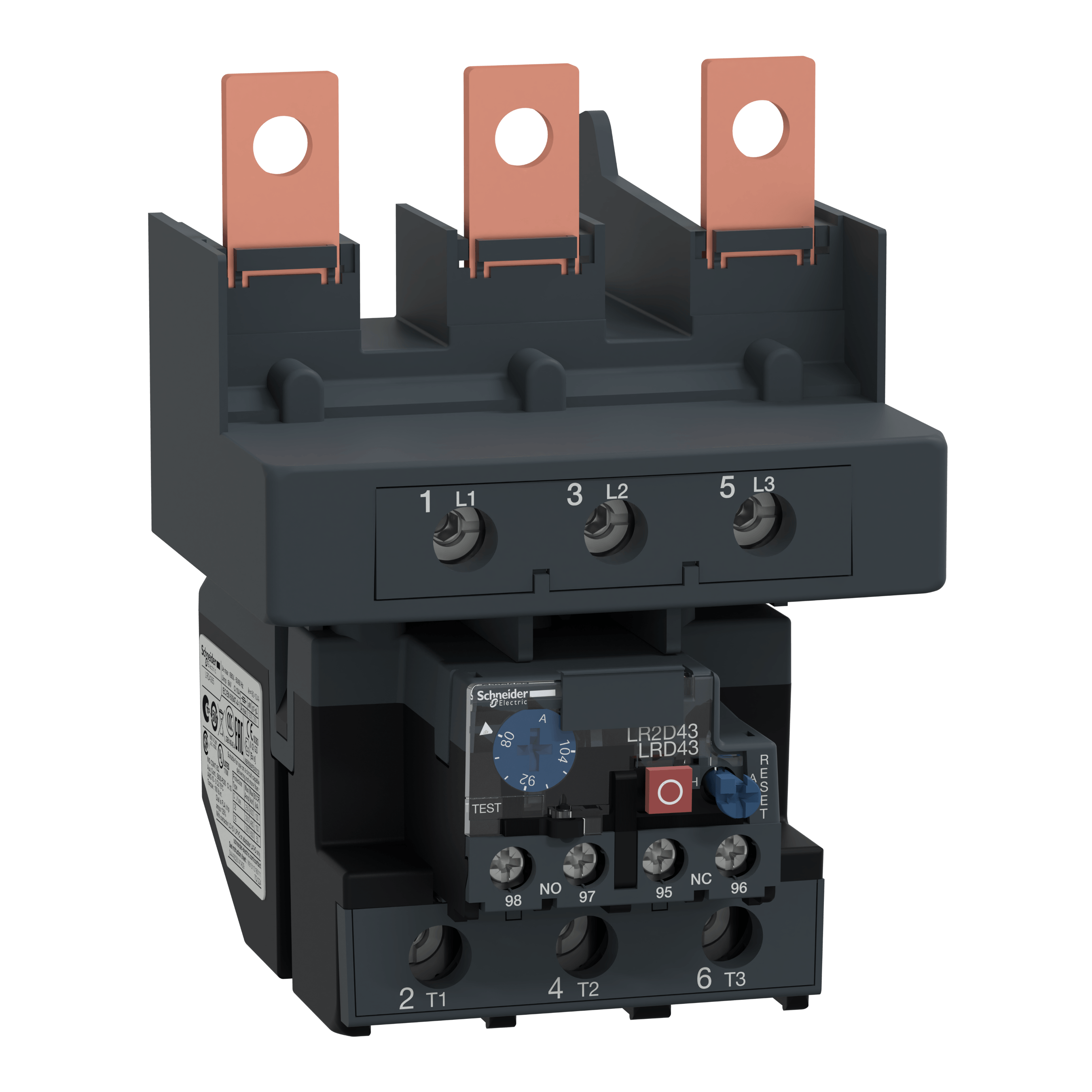

*imagem meramente ilustrativa
