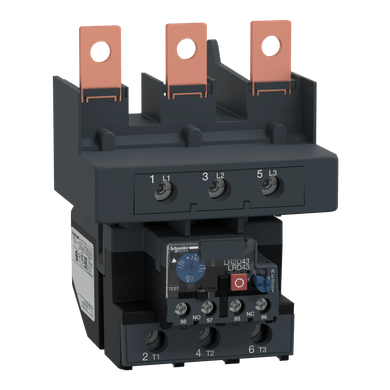

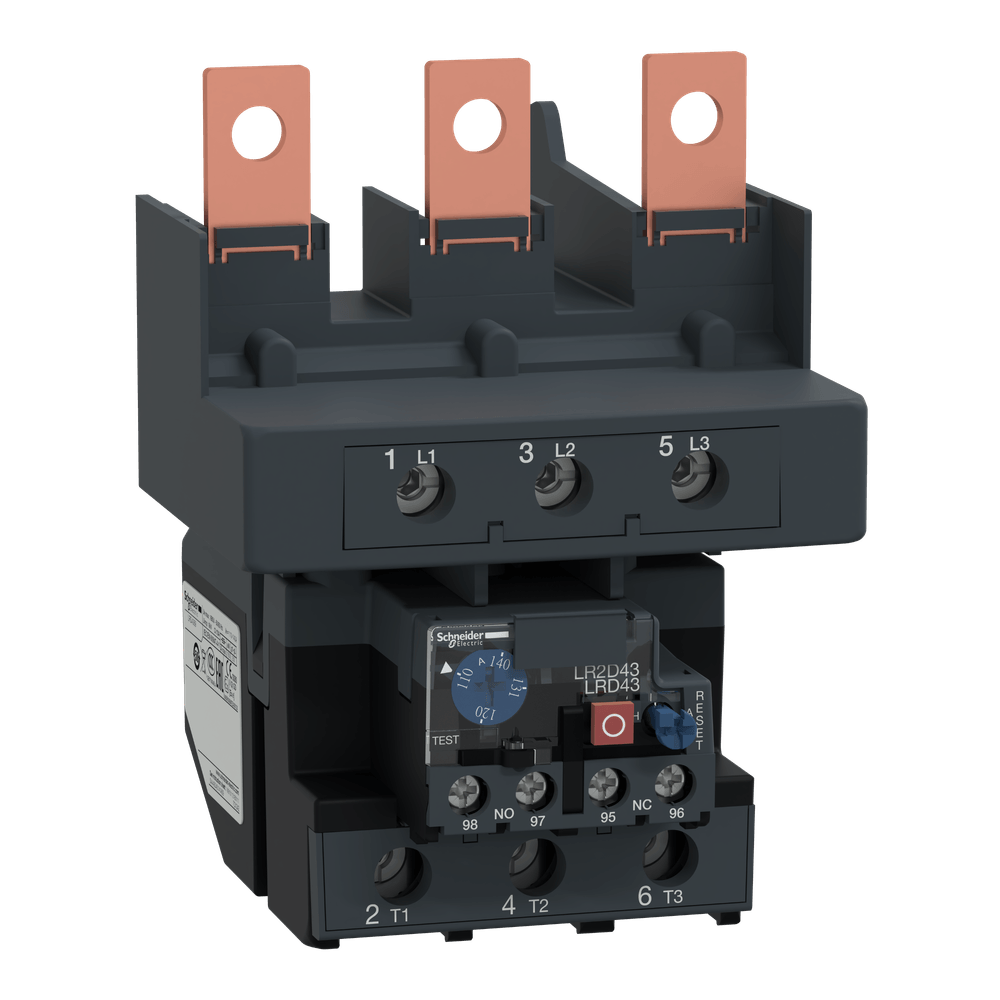

Rele Bimetálico 110-140a LRD4369 – Schneider

Os relés Tesys Deca foram projetados para as linhas de contatores Tesys Deca demonstrando uma proteção segura e eficaz. Este produto possui uma faixa de ajuste térmico de 110-140A/1000V, classe de disparo 10A e está destinado para a proteção de motores trifásicos com menos de 75kW/400V. Este relé é um dispositivo diferencial com falha de fase (perda). Ele fornece um dial de ajuste térmico, um seletor de reset manual-automático, um botão de teste para simulação de disparo, botões de reset e parada, um indicador de alerta e dois contatos auxiliares (1NA+1NF) para sinalização de falha As configurações são protegidas por uma tampa transparente que pode ser trancada por selagem.

Nome do produto
TeSys LRD
TeSys Deca
Tipo de produto ou componente
Relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo
LRD
Aplicação de relé
Proteção do motor
Compatibilidade do produto
LC1D150
Tipo de rede
CC
CA
classe do disparo de sobrecarga
Classe 10A para IEC 60947-4-1
linha de ajuste de proteção térmica
110…140 A
[Ui] tensão de isolamento nominal
Circuito de potência: 1000 V para IEC 60947-4-1
Complementar
Frequência da rede
0...400 Hz
suporte de montagem
Placa, com acessórios específicos
Calha, com acessórios específicos
Com contator
limiar de disparo
1,14 +/- 0,06 Ir para IEC 60947-4-1
Contato Auxiliar
1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional
5 A para circuito de sinalização
corrente admissível
0,06 A a 440 V CC-13 of circuito de sinalização
0,12 A a 600 V CA-15 of circuito de sinalização
[Ue] Tensão de operação nominal
1.000 V CA 0...400 Hzparacircuito de potênciaconformeIEC 60947-4-1
classificação do fusível associado
4 A gG for circuito de sinalização
4 A BS for circuito de sinalização
[Uimp] tensão nominal suportável de impulso
6 kV IEC 60947-1
sensibilidade da falha de fase
Corrente de desarme de 130 % da Ir em duas fases, a última em 0
tipo de controle
Vermelho Botão não luminoso: Pare
Azul Botão não luminoso: reinicialização
compensação de temperatura
-20…60 °C
conexões - terminais
Circuito de potência: Terminais de parafuso 1 cabo(s) 4…35 mm² Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Sem ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Sólido Sem ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 4…50 mm² Flexível Sem ponta do cabo
Circuito de potência: Terminais de parafuso 1 cabo(s) 4…50 mm² Sólido Sem ponta do cabo
torque de aperto
Circuito de controle: 1,7 N.m - ligar Terminais de parafuso
Circuito de potência: 9 N.m - ligar Terminais de parafuso
Profundidade
132 mm
Peso líquido
0,9 kg

*imagem meramente ilustrativa*
