Rele Bimetálico 23-32a Tesys E LRE32 – Schneider

O relé LRE é um relé de sobrecarga térmica diferencial para uso com fusíveis ou disjuntores magnéticos GV2 L e GV3 L. Sua faixa de ajuste térmico é 23-32A 50/60Hz e a classe de disparo é 10A em conformidade com IEC 60947-4-1. Pode ser montado diretamente em contatores EasyPact TVS com conexão de terminais de grampo de parafuso. Protege cargas desbalanceadas e motores de 55kW a 400VAC. Fornece reinicialização manual ou automática, contato auxiliar de trip e indicador de bandeira.

linha: Easy TeSys
Linha de produto: Easy TeSys Protect
Tipo de produto ou componente: Relé de sobrecarga térmica diferencial
Nome abreviado do dispositivo: LRE
Aplicação de relé: Proteção do motor
sensibilidade da falha de fase: Corrente de desarme de 130 % da Ir em duas fases, a última em 0 para IEC 60947-4-1
cor: Cinza (RAL 7011)
Complementar
Compatibilidade do produto: LC1E25 ... 38
Tipo de rede: CA
Frequência da rede> 50...60 Hz
suporte de montagem
Com contator
Placa, com acessórios específicos
Calha, com acessórios específicos
classe do disparo de sobrecarga
Classe 10A para IEC 60947-4-1
Função da sinalização: Indicador de disparo do relé
linha de ajuste de proteção térmica: 23…32 A
Contato Auxiliar: 1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional: 5 A para circuito de sinalização
[Ue] Tensão de operação nominal <= 690 V CA
classificação do fusível associado
63 A gG for circuito de potência
40 A aM for circuito de potência
5 A gG for circuito de sinalização
[Ui] tensão de isolamento nominal: 690 V para IEC 60947-4-1
[Uimp] tensão nominal suportável de impulso: 6 kV
sinalização local: Indicador de disparo
Tipo de controle
Botão não luminoso Vermelho Pare:
Botão não luminoso Verde reposição:
compensação de temperatura: -20…60 °C
conexões - terminais
Circuito de sinalização: Terminais de parafuso 2 1…2,5 mm² - cable stiffness: Flexível Sem a extremidade do cabo
Circuito de sinalização: Terminais de parafuso 2 1…2,5 mm² - cable stiffness: Flexível Com a extremidade do cabo
Circuito de sinalização: Terminais de parafuso 2 1…2,5 mm² - cable stiffness: Sólido Sem a extremidade do cabo
Circuito de potência: Terminais de parafuso 1 2,5…10 mm² - cable stiffness: Flexível Sem a extremidade do cabo
Circuito de potência: Terminais de parafuso 1 1,5…6 mm² - cable stiffness: Flexível Com a extremidade do cabo
Circuito de potência: Terminais de parafuso 1 2,5…10 mm² - cable stiffness: Sólido Sem a extremidade do cabo
Recommended tightening torque: Circuito de potência: 2,5 N.m - ligar Terminais de parafuso; Circuito de sinalização: 1,7 N.m - ligar Terminais de parafuso
Altura: 44,5 mm
Largura: 45 mm
Profundidade: 70 mm
Peso líquido: 0,13 kg

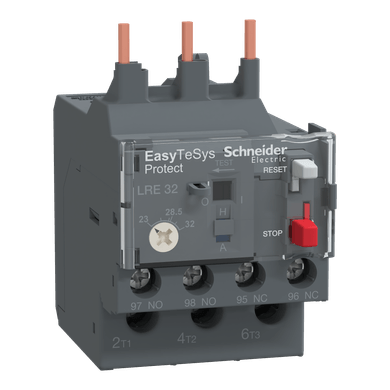

*imagem meramente ilustrativa
