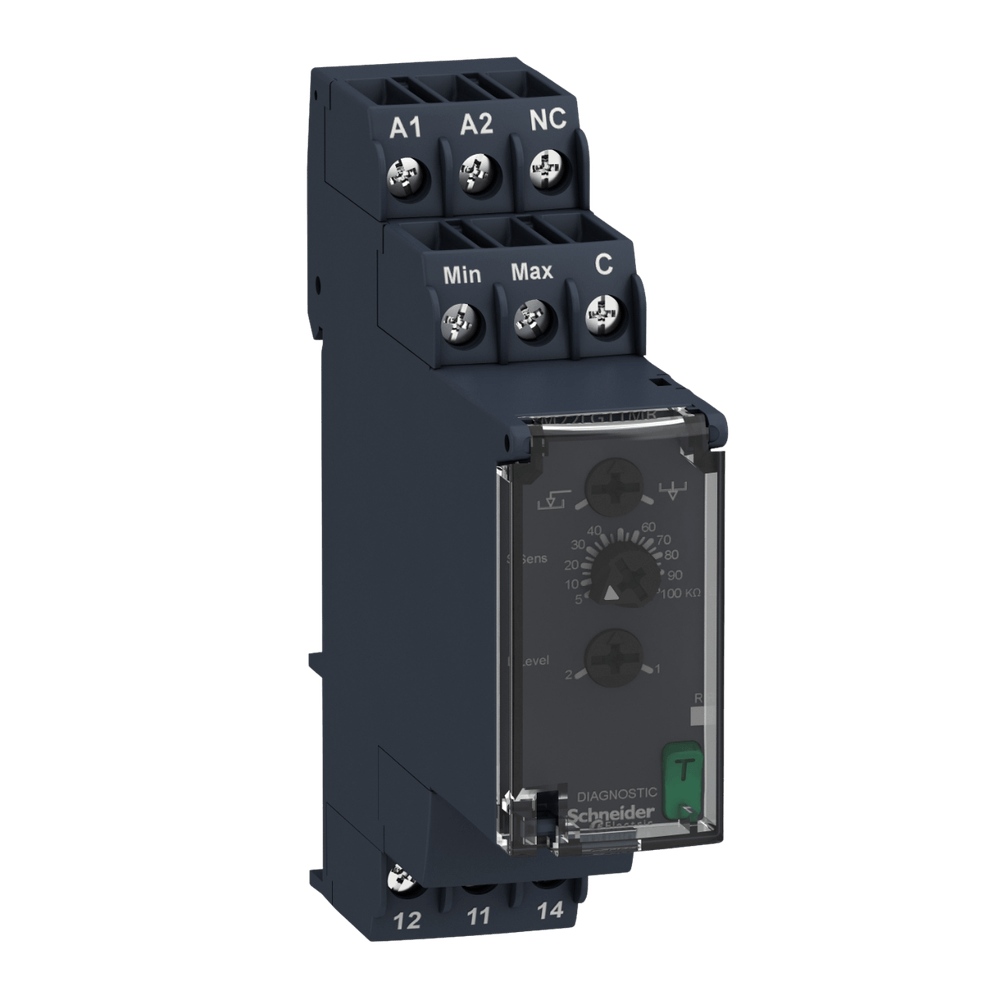

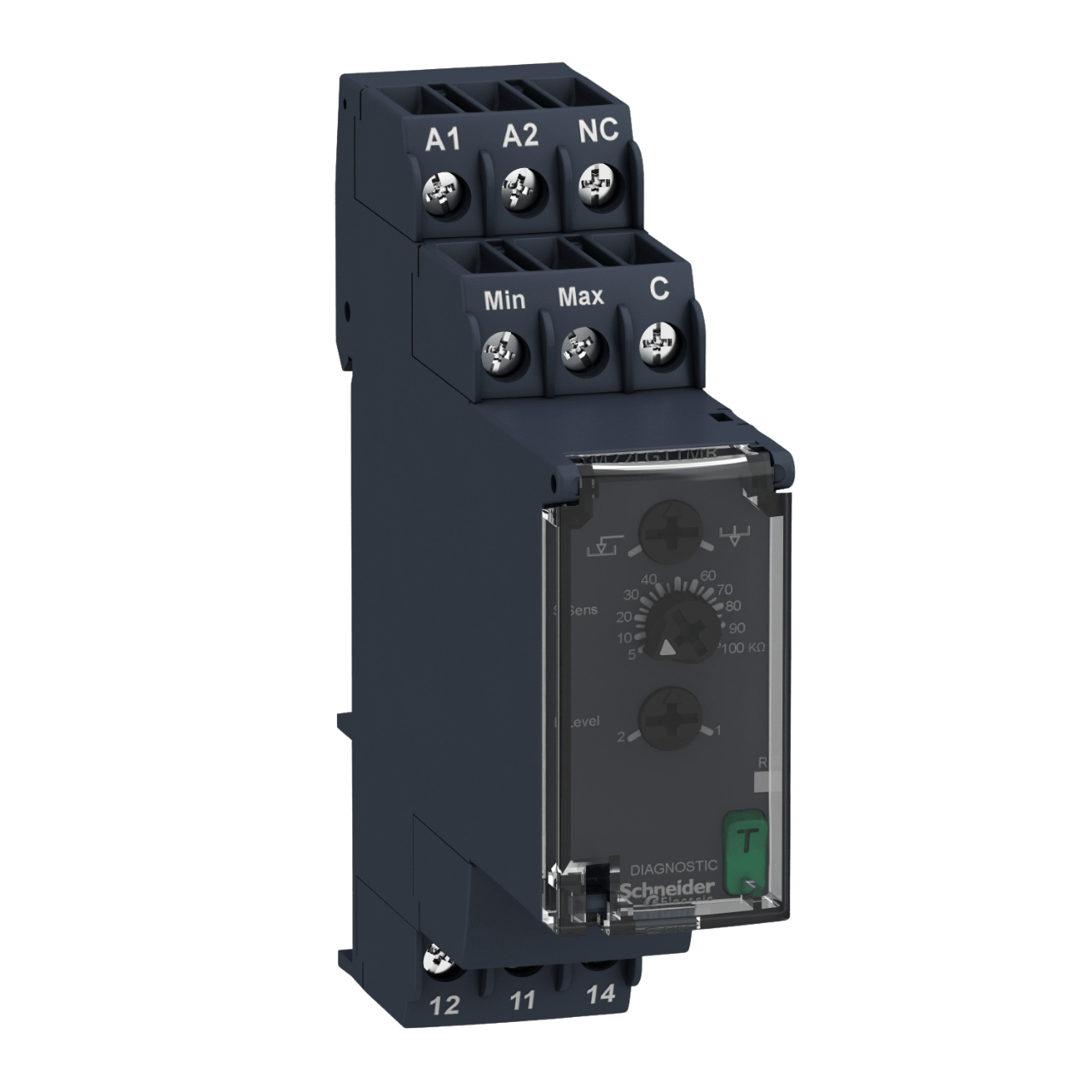

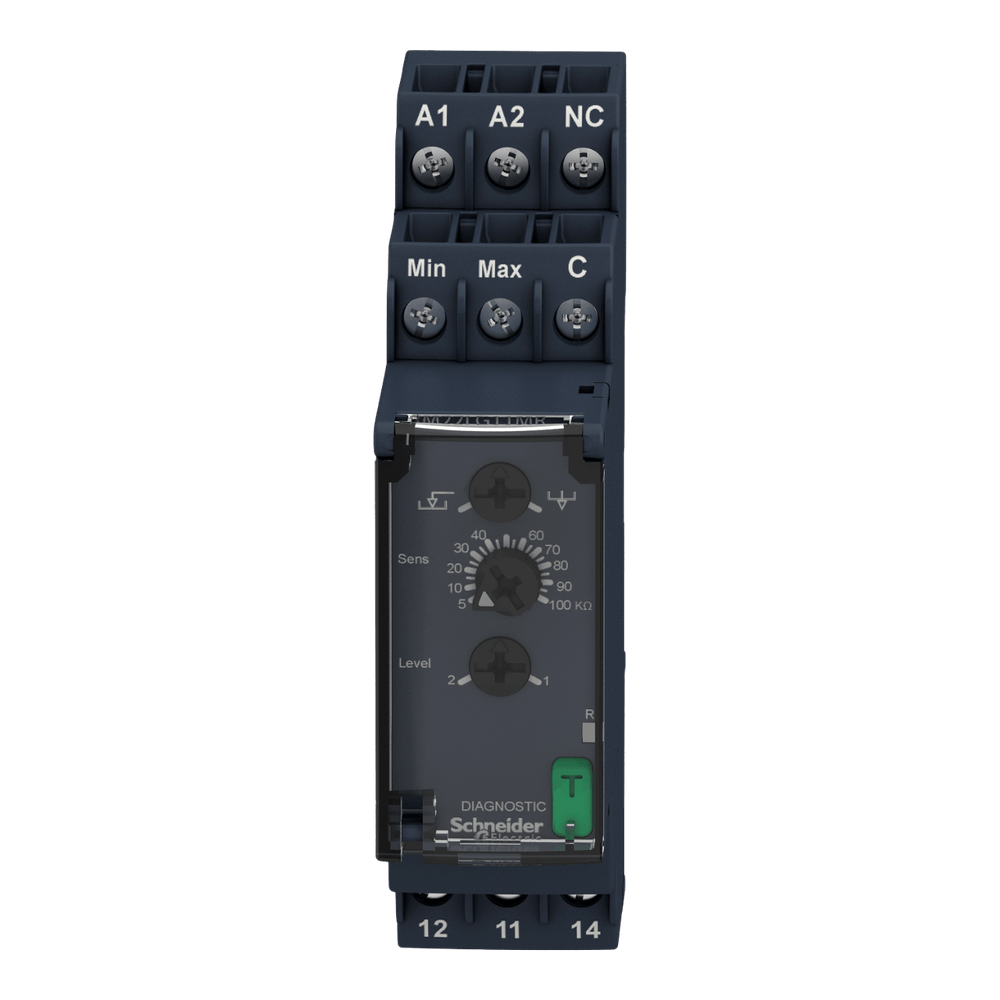

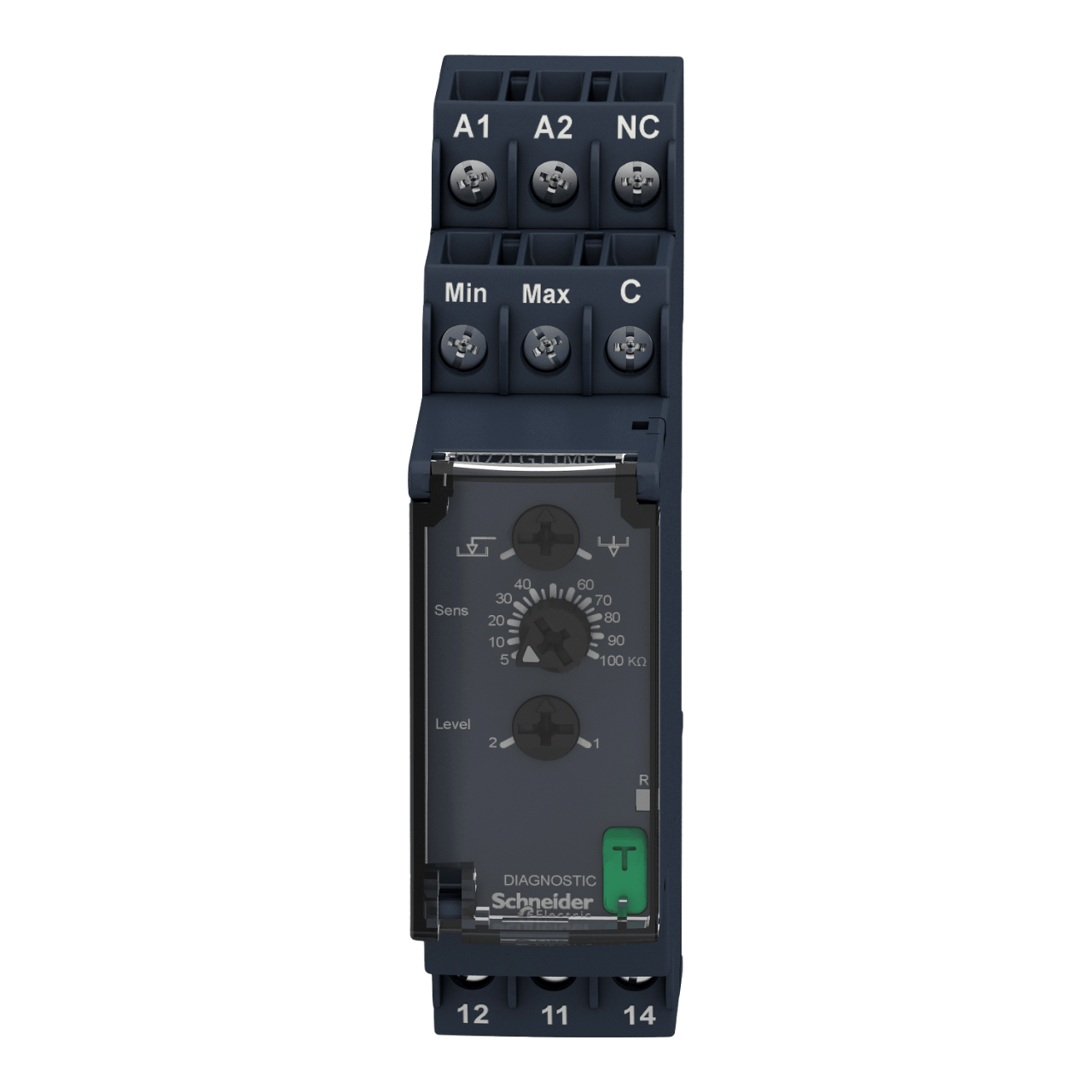

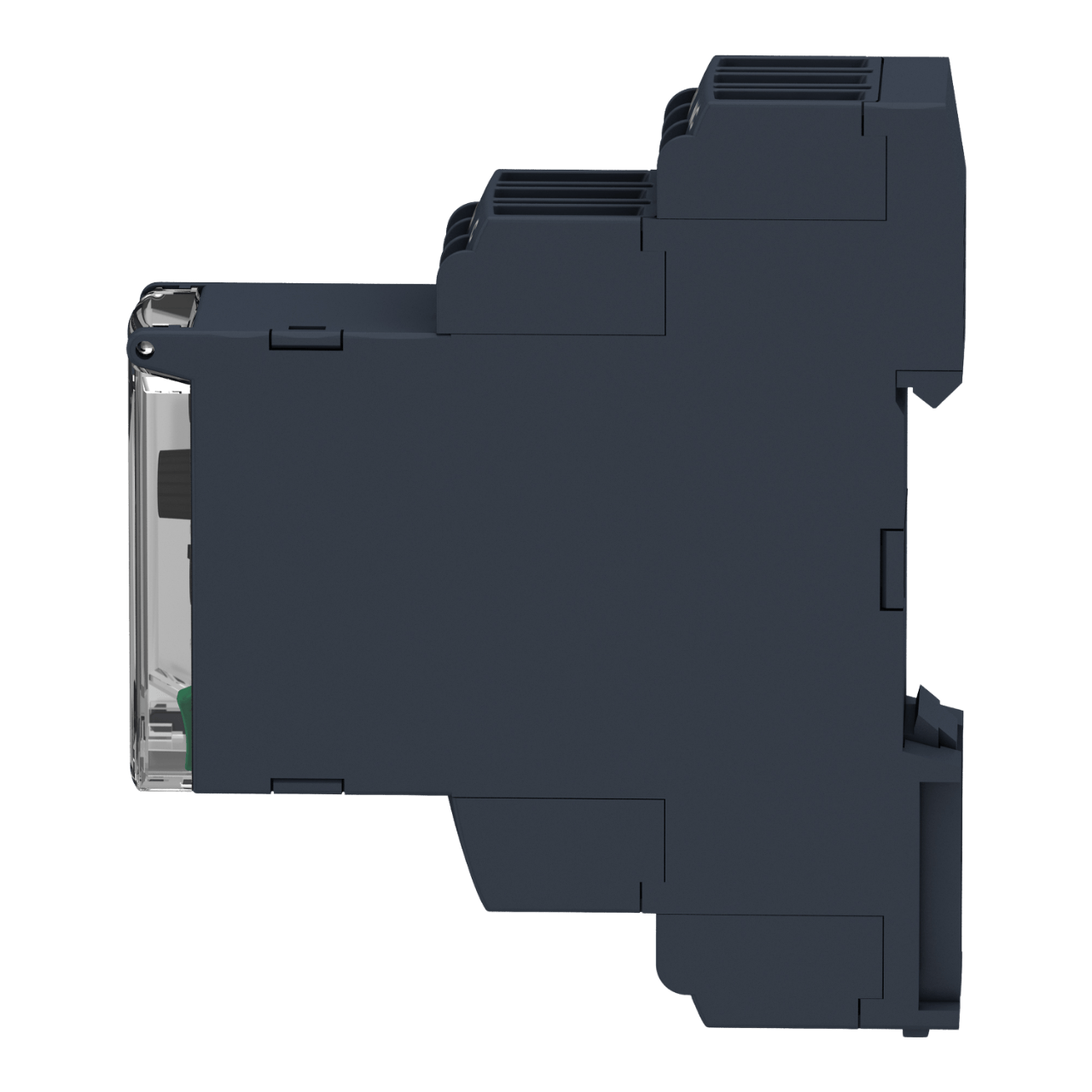

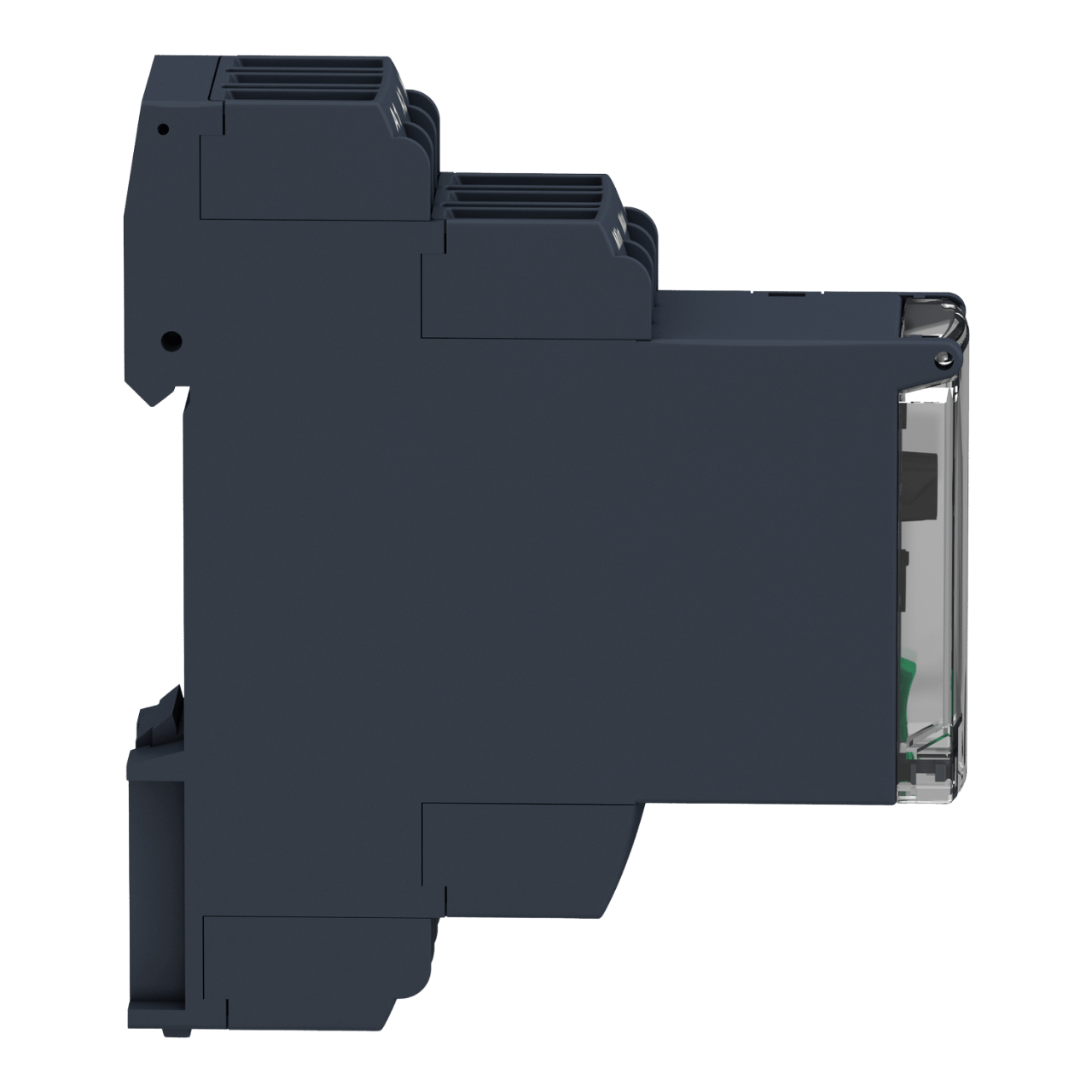

Rele Controle Nivel 1NA+1NF 220VCA RM22LG11MR - Schneider

Linha de Produto: Relés de Controle Harmony
Tipo de Produto: Relé de Controle de Nível

Especificações Técnicas:
Parâmetros Monitorizados: Detecção por sondas resistivas
Tipo de Atraso: Sem Atraso
Capacidade de Comutação: 2000 VA
Intervalo de Medição: 5...100 kOhm
Tipo e Composição dos Contatos: 2 F/A
Tempo de Rearme: 1750 ms
Tensão de Comutação Máxima: 250 V CA
Corrente de Comutação Mínima: 10 mA a 5 V DC
Corrente de Comutação Máxima: 8 A CA
Tensão Nominal de Alimentação [Us]: 24...240 V AC/DC 50/60 Hz
Limites de Tensão de Alimentação: 20,4…264 V CA/CC
Limites de Operação: -15 % + 10 % Un
Consumo de Potência: 5 VA CA
Consumo Máximo de Energia: 1,5 W CC
Contatos de Saída: 2 F/A
Corrente de Saída Nominal: 8 A
Aumento de Atraso na Inicialização: 0,6 s
Tensão Máxima do Eletrodo: 12 V CA
Corrente Máxima do Eletrodo: 1 mA
Precisão de Repetição: ± 2 % para atraso
Erro de Medição: < 1% sobre todo o intervalo com variação da tensão, 0,05%/°C com variação da temperatura
Escala de Sensibilidade: 5...100 kOhm (Sensibilidade padrão)
Ajuste de Sensibilidade: 5...100 %
Corrente Máxima de Alimentação para Sensores: 1 mA
Distância Máxima do Cabo entre Dispositivos: 1000 m entre sonda e atraso
Indicadores LED:
Retransmitir ON: LED Amarelo
Potência LIGAR: LED Verde
Características Físicas e de Montagem:
Suporte de Montagem: Trilho DIN de 35 mm conforme EN/IEC 60715
Largura: 22,5 mm
Peso: 0,1 kg
Durabilidade e Fiabilidade:
Durabilidade Elétrica: 100.000 ciclos
Durabilidade Mecânica: 10.000.000 ciclos
Categoria de Uso:
AC-15 conforme IEC 60947-5-1
DC-13 conforme IEC 60947-5-1
CA-1 conforme IEC 60947-4-1
CC-1 conforme IEC 60947-4-1
Dados de Fiabilidade de Segurança:
B10d: 120.000
MTTFd: 125,5 anos
Material de Contatos: Sem cádmio

*Imagem meramente ilustrativa*
