PCPT 4 - Proteção e controle térmico de transformadores a seco

Caracteristicas do Produto
-Monitoramento de temperatura de máquinas elétricas através de 04 sensores RTD Pt100Ω - 3 fios DIN 43.760 (faixa de 0 a 250ºC).
-Saída de comando para alarme ALARM.
-Saída para comando de desligamento TRIP.
-Saída para falha de sensor aberto ou curto FAULT.
-Saídas para controle de ventiladores FAN I e FAN II.
-Configuração de diferentes formas de atuação das saídas.
-Registro da temperatura máxima em cada entrada (temperatura mais elevada desde o último reset).
-Display para indicação da temperatura, registro e programação dos parâmetros.
-LEDs de sinalização.
-Comunicação serial bilateral RS485 com protocolo MODBUS® RTU.
-Painel de policarbonato com micro chaves.
-Caixa em ABS V0 – DIN 96 x 96mm.
-Bornes plugáveis (versão PCPT4-T).
-Circuitos eletrônicos protegidos por resina contra umidade e atmosfera agressiva (conformal coating), permite a instalação do produto em cubículos (painéis) ao tempo ou abrigados.

Aplicação
-Proteção de máquinas elétricas contra sobrecarga térmica, com até 4 pontos de medição.
-Proteção térmica de inversores de frequência (controle de velocidade de motores).

1° Funções de proteção (ANSI)
-23 – Dispositivo de controle de temperatura
-26 – Dispositivo térmico do equipamento
-49 – Relé térmico para máquina elétrica ou transformador.

2° Funções de medição
-Temperaturas através de 04 sensores RTD Pt100Ω (S1-S2-S3-Tamb)

3° Funções de monitoramento
-Registro de máximas temperaturas
-Registro de bandeirolas de FAULT, ALARM E TRIP para cada um dos sensores
-Registro de atuação dos relés de FAULT, ALARM, TRIP, FAN I e FAN II

4° Hardware
-4 entradas para sensores RTD Pt100Ω - 3 fios DIN 43.760 (Faixa de 0 a 250°C)
-1 saída de comando para alarme ALARM
-1 saída para comando de desligamento TRIP
-1 saída para falha de sensor aberto ou curto FAULT
-2 saídas para controle de ventiladores FAN I e FAN II
-Configuração de diferentes formas de atuação das saídas
-Registro de temperatura máxima em cada entrada (temperatura mais elevada registrada desde o último reset)
-Painel de comando frontal em policarbonato com micro chaves
-Display com 03 LEDs de 10mm para indicação de temperatura, registro e programação de parâmetros
-17 LEDs de sinalização
-07 teclas de navegação
-Alimentação auxiliar na faixa de 20...270Vca/Vcc
-Consumo: 5VA
-Circuitos eletrônicos “tropicalizados”, protegidos por verniz especial (corformal coating)

5° Interfaces de comunicação
-Porta trasiera de comunicação serial RS485 para parametrização e monitoramento em rede/supervisão remota (SCADA)
-Protocolo de comunicação Modbus RTU
-Software gratuito para parametrização e monitoramento

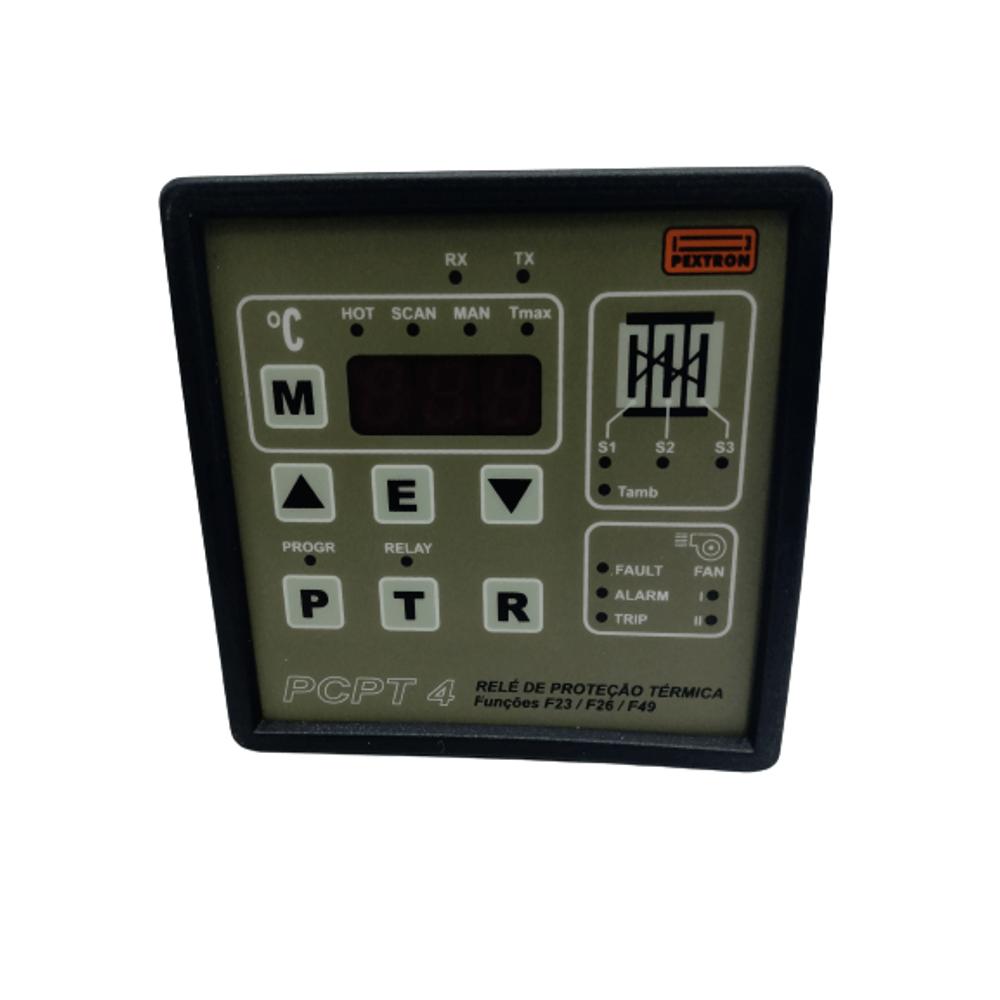

*Imagem meramente ilustrativa
