URPE 7104 - Relé de proteção de Sobrecorrente com Fonte Capacitiva

Características do Produto
-Proteção de sobrecorrente nas condições de trifásico + neutro , trifásico, monofásico, bifásico ou neutro.
-Com fonte capacitiva incorporada (alimentação do relé).
-Painel frontal em policarbonato com microchaves e sinalizações por curva de proteção.
-Display de LEDs para medição, programação e monitoramento.
-LEDs de sinalização e registro.
-Tampa frontal em policarbonato cristal com dispositivo para lacre.
-Puxador, presilhas e dispositivos de fixação em aço inox 304
-Porta serial traseira RS485 para conexão em rede / supervisão remota (SCADA).
-Protocolo de comunicação MODBUS® RTU.
-Circuitos eletrônicos protegidos por resina contra umidade e atmosfera agressiva (conformal coating), permite a instalação do produto em cubículos (painéis) ao tempo ou abrigados.

Aplicação
-Proteção de sobrecorrente trifásica para sistemas elétricos.
-Solução para cabines primárias (subestações primárias).

1° Funções de proteção
-50/51 - Sobrecorrente instantânea e temporizada (NI,MI, El, LONG, IT, 12T) de fase
-50N/51N- Sobrecorrente instantânea e temporizada (NI, MI, El, LONG, IT, 12T) de neutro
-51GS - Sobrecorrente temporizada de fuga à terra

2° Funções de medição
-Correntes de fase (A, IB, IC) e neutro (D)
-Correntes máximas e da última falta

3° Funções de monitoramento
-Correntes e sinalizações

4° Hardware
-Relé extraível a quente (curto circuita os TC's)
-4 entradas de corrente (GS calculado)
-5 entradas lógicas isoladas (binárias)
-7 saidas relés (4 TRIP + 2 sinalização + auto-check)

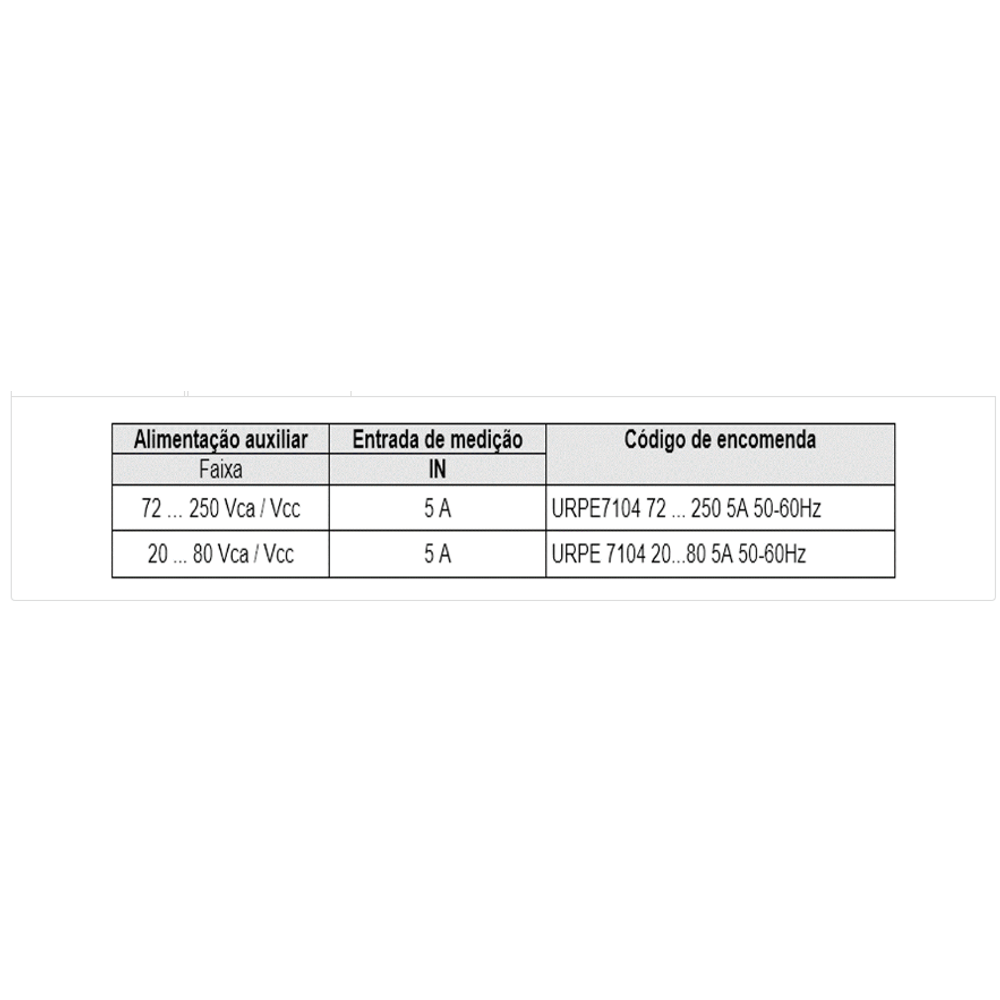

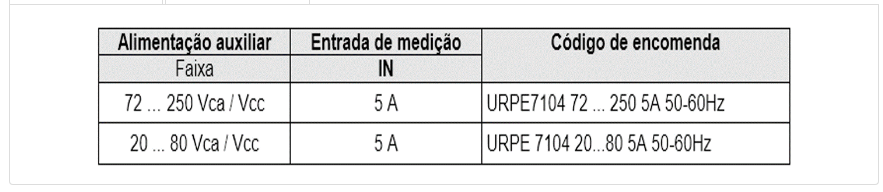

-Fonte de alimentação chaveada (72..250VcaVcc ou 20..80Vca/Vcc) tolerante a interrupções de energia de curta duração
-Painel de comando frontal em policarbonato com microchaves
-4 Displays e 23 LED's de sinalização de alta eficiência
-Bandeirolas individuais para cada proteção
-Borneira traseira em policarbonato com fibra de vidro
-Entradas de medicão de corrente com baixo consumo (tipico 7Ω)
-Contatos com parafusos e arruelas tipo "unha" com tratamento em níquel quimico
-Lâminas de contato de corrente com alta suportabilidade térmica com estrutura mecânica em material termofixo
-Terminais e lâminas de contato elétrico em bronze fosforoso com tratamento em níquel químico
-Caixa em ABS preto V0- DIN 72 x 144mm
-Capa de proteção frontal em policarbonato cristal com prisioneiro de fixação com orificio para lacre
-Puxador, presilhas e dispositivos de fixação em aço inox 304
-Circuitos eletronicos "tropicalizados", protegidos por verniz especial (Conformal Coating)

5° Funções lóficas programáveis
-Partida de carga fria (cold load pick-up)
-Memória de bandeirolas e registros

6° Interfaces de comunicação
-Porta traseira de comunicação serial R$485 ou RS232 para conexão em rede/supervisão remota (SCADA)
-Protocolos de comunicação DNP3 e MODBUSR RTU
-Software gratuito para parametrização e medições

*Imagem meramente ilustrativa
