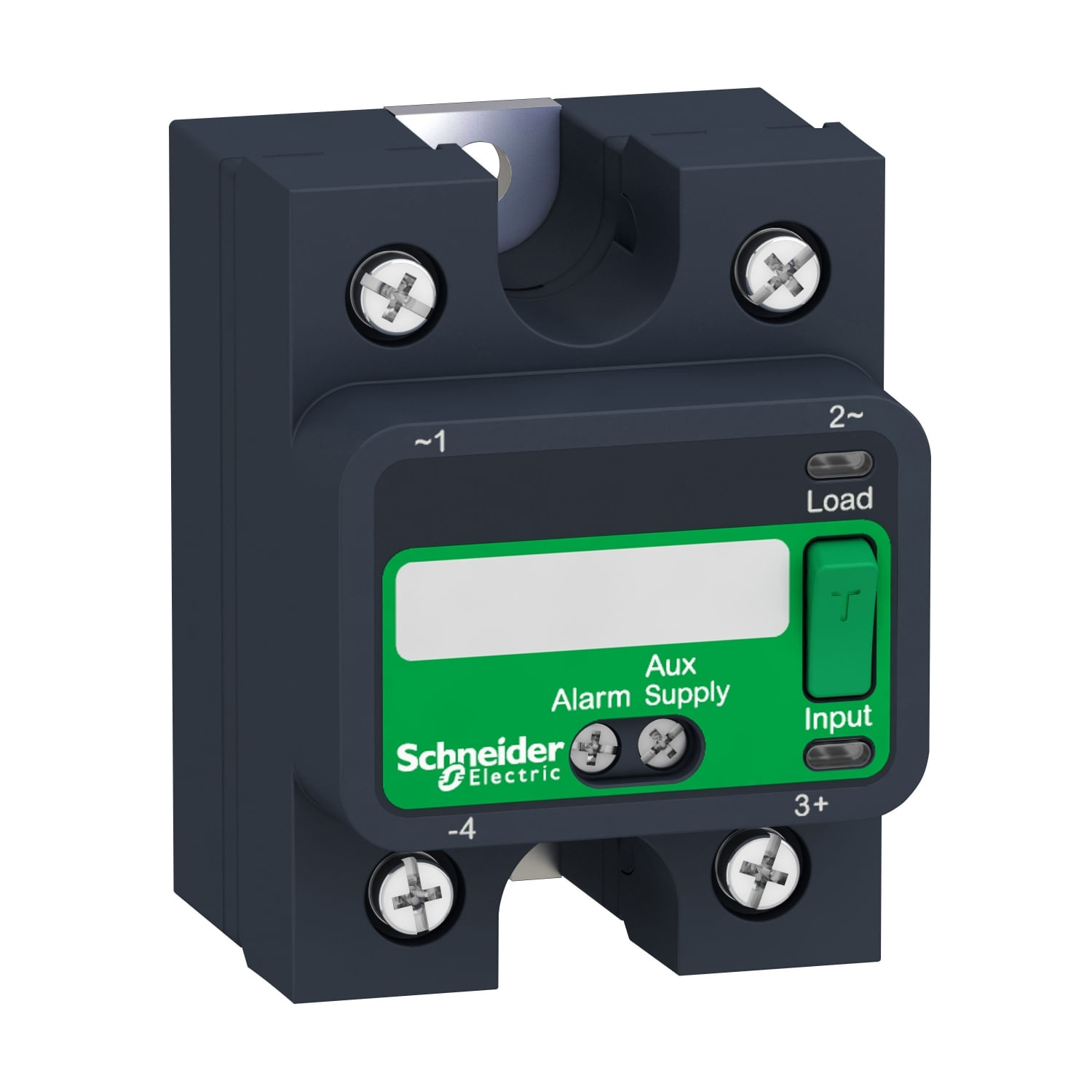

Rele Estado Sólido 90a E-4-32vcc S-48-660vca Com. Zero SSP1A490BDS - Schneider

Linha de produtos
Relés de estado sólido Harmony
Acessório fornecido
Almofada térmica
Tipo de Produto ou Componente
Relé de estado sólido até 125 A
Nome abreviado do dispositivo
SSP1
Suporte de montagem
Painel
Número de fases
1 fase
Corrente nominal de linha
90A
tipo de saída de estado sólido
Saída SCR
Comutação de tensão zero
[Uc] tensão do circuito de controle
4...32V
Conexões - Terminais
Conectores de parafuso
Modo de comutação de saída
Comutação de tensão zero
Complementar
[Uc] tensão do circuito de controle
4...32 V CA
Tensão mínima de comutação
Ligação de 4 V CC
Tensão máxima de comutação
Desligamento de 1 V CC
Tempo de resposta
0,5 ciclo (ligar)
0,5 ciclo (desligar)
Corrente de entrada
7…12 mA
Corrente de carga
0,15…90A
Sobretensão transitória
1200V
Corrente de surto
1200 A 16,6 ms
I²t máximo para fusão
5.976 A².s por 8,33 ms a 60 Hz
6.560 A².s por 10 ms a 50 Hz
proteção contra sobretensão de saída
Tipo 1 - Disjuntor miniatura (MCB) de 63 A B
Tipo 2 - Disjuntor miniatura (MCB) de 50 A B
Corrente de fuga máxima
1 mA fora do estado
Queda máxima de tensão
<1,15 V no estado
DV/dt
Estado desligado de 500 V/µs na tensão máxima
Fator de potência
0,5 (com carga máxima)
Classificação do controlador do motor
1,5 CV 120 V CA
3 CV 240 V CA
7,5 CV 480 V CA
Resistência de isolamento
1000 MOhm a 500 V CC
Capacitância máxima
8 pF para entrada/saída
Rigidez dielétrica
4 kV CA para entrada/saída
4 kV CA para entrada ou saída do gabinete
[Uimp] tensão nominal suportável de impulso
Saída de 6 kV para caixa
Entrada de 6 kV para saída
Torque de aperto
1,5...1,7 Nm para entrada
2...2,2 Nm para saída
17,7...19,47 lb.in para saída
13,27...15,04 lb.in para entrada
0,5...0,6 Nm para terminal auxiliar
4,4...5,3 lb.in para terminal auxiliar
Conexões - terminais
Terminais de parafuso 0,2...3,3 mm², AWG 24...AWG 12) com entrada de extremidade de cabo
Terminais de parafuso 0,5...5,26 mm², AWG 20...AWG 10) com saída de extremidade de cabo Terminais de
parafuso 0,2...3,3 mm² , AWG 24...AWG 12) sem entrada de extremidade de cabo
Terminais de parafuso 0,5...8,26 mm², AWG 20...AWG 8) sem saída de extremidade de cabo
Conectores de etiqueta tipo bifurcado Entrada de 9,2 x 4 mm
Terminais de anel Entrada de 9,2 x 4 mm
Conectores de etiqueta tipo bifurcado Saída de 11,7 x 4,5 mm
Terminais de anel Saída de 11,7 x 4,5 mm
Terminal de conexão auxiliar/alarme
Conector tipo parafuso, 0,5...1,5 mm² AWG 20...AWG 16) com fenda Philips
Resistência térmica
0,27 °C/W junção ao invólucro
Indicador LED
LED, constante, verde, entrada de controle de status LIGADO/botão de teste
LED acionado, constante, âmbar
LED de carga de status LIGADO, piscando, entrada de controle âmbar para energizar carga
LED, constante, LED vermelho de entrada de controle de circuito aberto
, piscando, vermelho corte de carga /curto circuito
Corrente máxima de saída de alarme
30 mA 32 V CC
corrente de carga mínima
150 mA
Grau de proteção IP
IP20
Compatibilidade eletromagnética
Critérios de descarga eletrostática de 6 kV Uma descarga de contato em conformidade com IEC 61000-4-2
Critérios de descarga eletrostática de 8 kV Uma descarga de ar em conformidade com IEC 61000-4-2
Critérios de teste de imunidade a campo eletromagnético de radiofrequência irradiada Uma porta de saída em conformidade com IEC 61000-4 -3
Critérios de teste de imunidade de campo eletromagnético de radiofrequência irradiada Porta de alarme B em conformidade com IEC 61000-4-3
Teste elétrico de imunidade a transientes/rajadas rápidas Critérios de 1 kV, 5/100 kHz Portas de saída B em conformidade com IEC 61000-4-4
Imunidade a surtos teste critérios de 1 kV Uma porta de saída linha a linha em conformidade com IEC 61000-4-5
Teste de imunidade a surtos Critério de 2 kV Uma porta de saída linha a terra em conformidade com IEC 61000-4-5
Dados de confiabilidade de segurança
MTTFd = 1875,9 anos
B10d = 1731395
Peso líquido
3,43 onças (97,1g)
apresentação do dispositivo
Produto completo
Ambiente
Temperatura do ar ambiente para operação
-40 a 176 °F (-40 a 80 °C)
Temperatura do ar ambiente para armazenamento
-40 a 257 °F (-40 a 125 °C)
Grau de poluição
2
