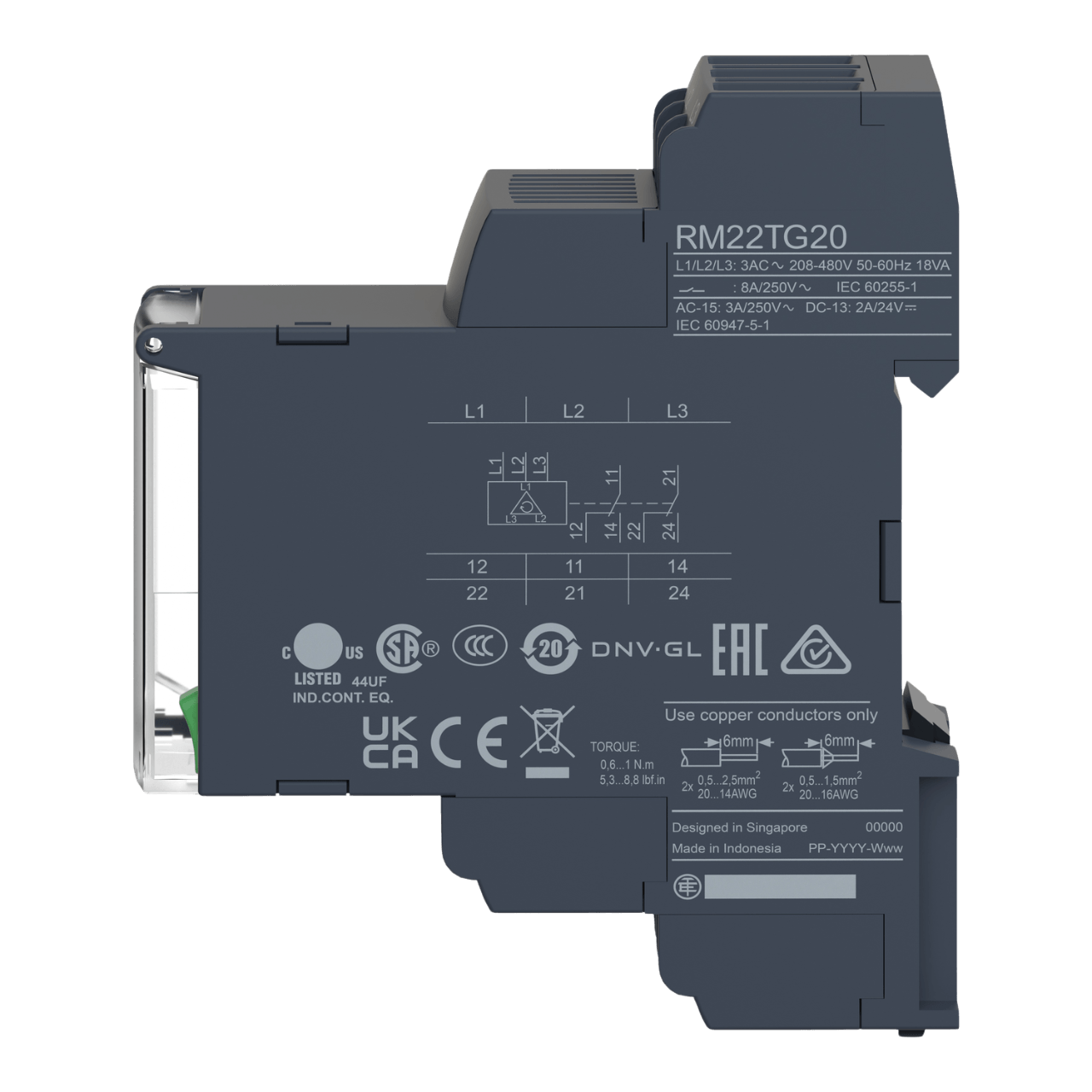

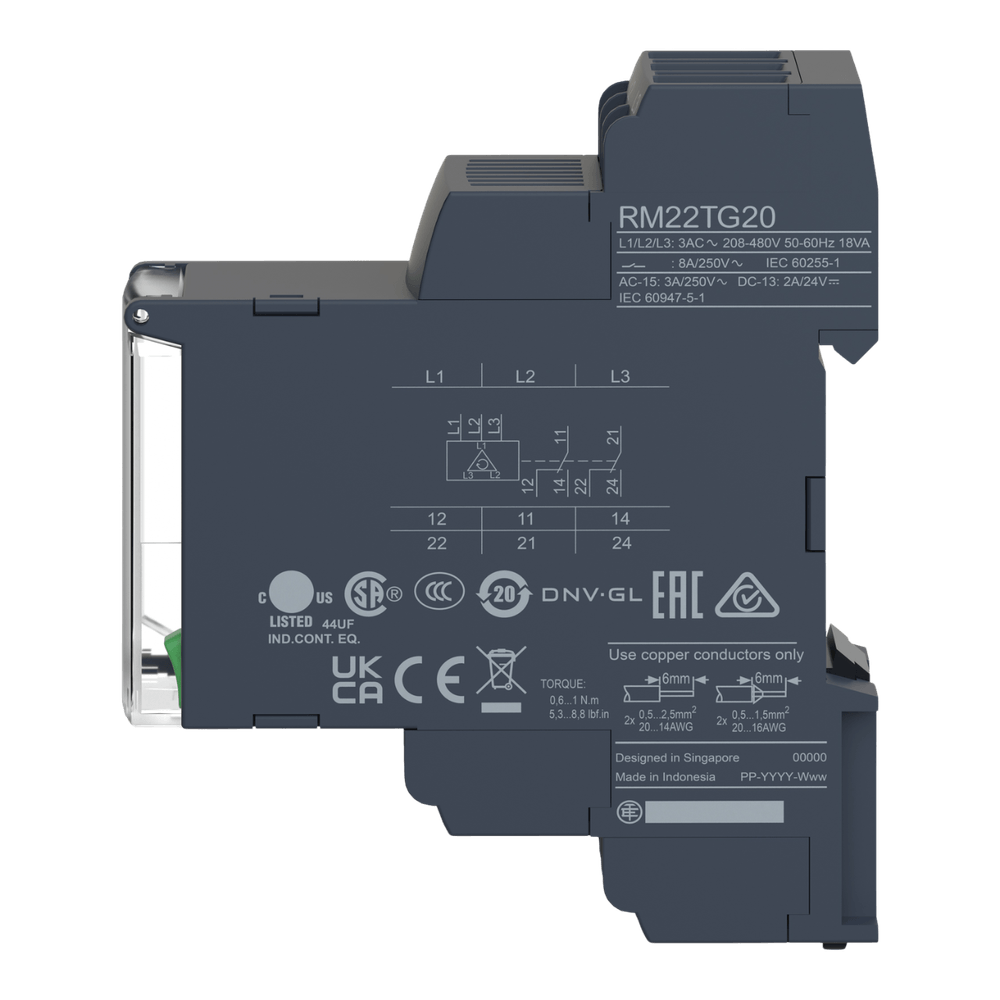

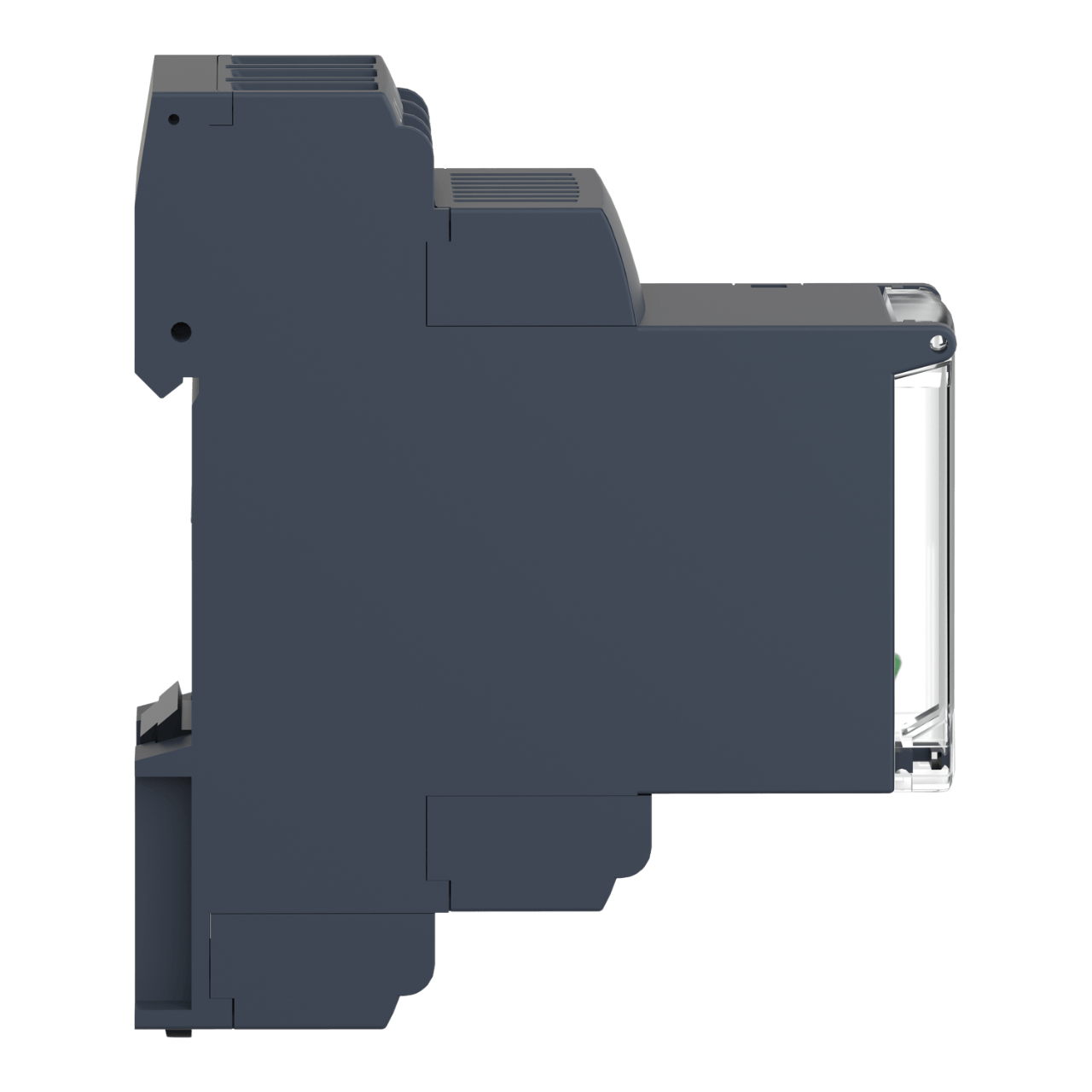

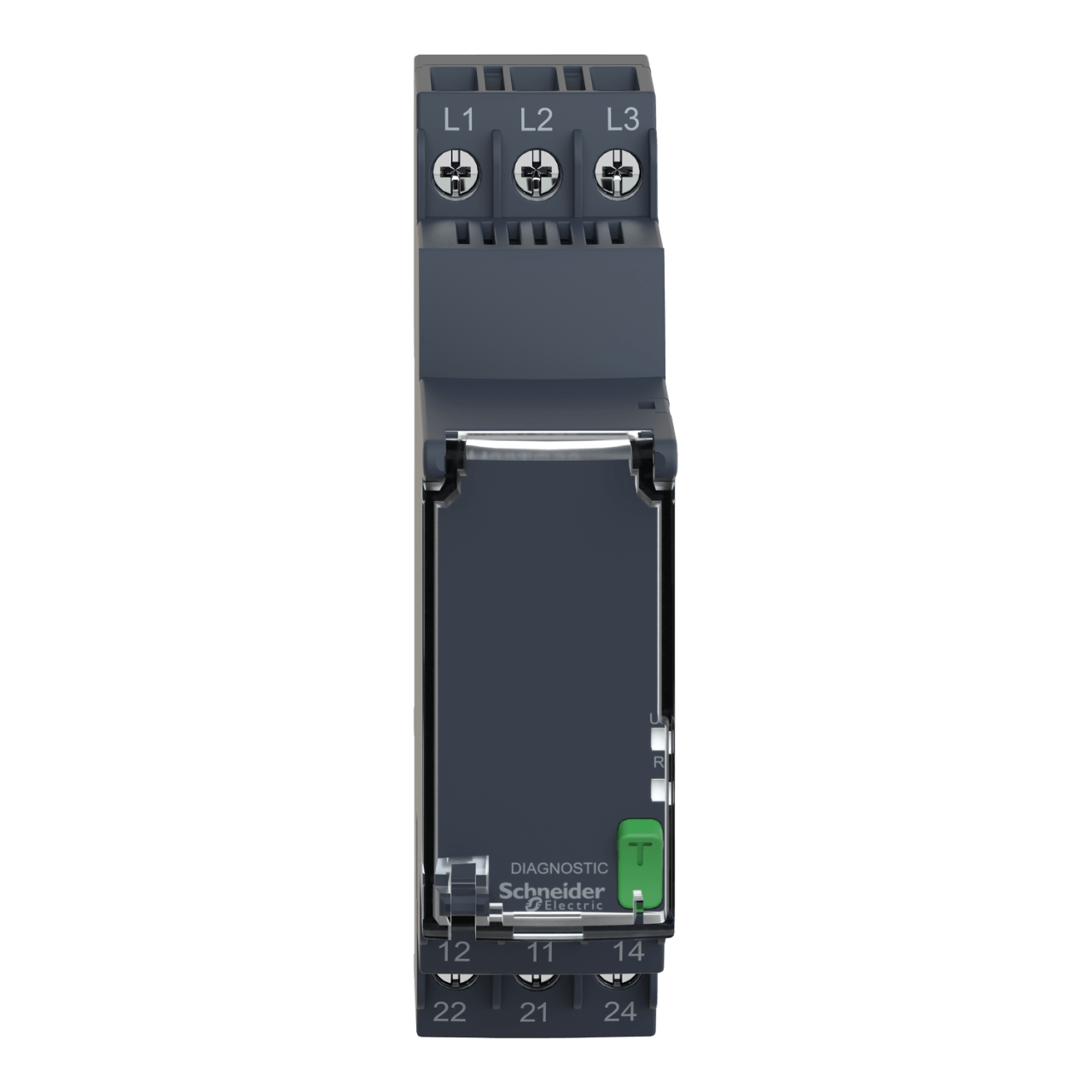

Rele de Controle e Medição de Redes Trifásicas Dupla Função 8A 2NAF 208/480Vca Cód. RM22TG20 – Schneider

Relé de controle e medição de redes trifásicas, função dupla, 2NAF, 8A, 208...480VCA RM22TG20

Este relé de controle Harmony RM22TG permite o monitoramento de circuitos de alimentação de energia em redes de 3 fases. Este relé de controle modular de 3 fases é ideal para o monitoramento de valores elétricos em painéis de controle industriais e prediais. Ele se aplica a um amplo tipo de aplicações de automação industrial, como de içamento, embalagem, elevadores, têxteis, água. Ele tem um dos formatos finos do mercado com 22,5 mm de largura, permitindo uma instalação flexível e fácil no trilho DIN, usando o mesmo espaço que qualquer dispositivo DIN modular de 1 polo. Também oferece uma função de memória selecionável, LED integral para indicar o status do controle, tampa selável, com ajustes simples e precisos com aparadores de parafuso. Ele fornece ao usuário informações sobre o gerenciamento e a falha do desligamento automático para uma rápida identificação e solução de problemas da falha. Controlador multifunção para ampla escolha selecionado em sistemas automatizados lógicos com fiação, ideal para reforma de instalações antigas sem usar um PLC.

Linha de produto: Relés de Controle Zelio
Tipo de relé: Relé de controle
Tipo de produto ou componente: Relé de controle trifásico
Número de fases da rede: Trifásico
Relé: RM22TG

Parâmetros de monitoramento do relé:
Sequência de fase
Detecção de falha de fase (2 ou mais cortes de fase)

Tipo de atraso: Sem
Capacidade de comutação em VA: 2000 VA
Faixa de Medição: 208...480 V Tensão CA
Tipo e composição dos contatos: 2 F/A

Tempo de reset: 1500 ms na tensão máxima
Tensão de comutação máxima: 250 V CA
Corrente de comutação mínima: 10 mA a 5 V CC
Corrente de comutação máxima: 8 A CA
Tensão nominal de alimentação [Us]: CA/CC
Limites de tensão de alimentação: 183…528 V CA
Operating limits: 183...528 V CA
Potência Consumida (VA): 15 VA a 48 V CA 60 Hz
Limiar de detecção da tensão: < 100 V CA
Supply voltage frequency: 50..60 Hz +/- 10 %
Contatos de saída: 2 F/A
Aumento de atraso na inicialização: 650 ms
Tempo de resposta: <= 200 ms
Categoria de sobretensão:
III conforming to IEC 60664-1
III conforming to UL 508

Resistência de isolamento: > 100 MOhm a 500 V CC conforme IEC 60255-27
Posição de montagem: Qualquer posição

LED de status de indicação:
LED (Amarelo) Relé ligado
LED (Verde) Ligar

*Imagem Meramente Ilustrativa
