Rele Inteligente Tesys T Canopen 5-100A 100-240VCA LTMR100CFM - Schneider

linha
TeSys
Nome do produto
TeSys T
Nome abreviado do dispositivo
LTMR
Tipo de produto ou componente
Controlador do motor
Aplicação do dispositivo
Monitoramento e controle de equipamentos
Corrente de medição
5…100 A
Tensão nominal de alimentação [Us]
100...240 V CA 50/60 Hz
Consumo de corrente
8...62.8 mA
limites de tensão de alimentação
93,5…264 V CA
Protocolo da porta de comunicação
Profibus DP
tipo de barramento
Profibus DP RS485 2 fios polarizadosinterface Endereçamento 1...125, Taxa de Transmissão 9,6 kbit/s...12 Mbit/s, SUB-D 9 com 2 pares trançados blindados, tipo A
Profibus DP RS485 2 fios polarizadosinterface Endereçamento 1...125, Taxa de Transmissão 9,6 kbit/s...12 Mbit/s, bloco terminal com 2 pares trançados blindados, tipo A
Complementar
[Ui] tensão nominal de isolamento
690 V conforme EN/IEC 60947-1
690 V conforme CSA C22.2 No 14
690 V conforme UL 508
[Uimp] tensão nominal suportável de impulso
4 kV alimentação, entradas e saídas conforme EN/IEC 60947-4-1
6 kV circuito de medição de corrente ou tensão conforme EN/IEC 60947-4-1
0,8 kV circuito de comunicação conforme EN/IEC 60947-4-1
resistência a curtos-circuitos
100 kA conforming to EN/IEC 60947-4-1
classificação do fusível associado
4 A gG para Saída
0,5 A gG para circuito de controle
Tipo de proteção
Proteção contra sobrecarga térmica
Variação do fator de potência
Sobrecarga
Rotor bloqueado
Proteção térmica
Proteção contra polaridade reversa
Desequilíbrio de fase
Proteção de fuga à terra
Falha de fase
Flutuação da carga
Sobrecarga (tempo)
Tipo de rede e diagnóstico da máquina
Corrente de partida e hora
Informações do histórico de viagem
Horas de funcionamento contador de tempo / operacional
Falta de fase e terra odômetros
Informações de contexto viagem
Gravação de eventos
Tempo restante operacional antes de disparo por sobrecarga
Gravação de comando de controle do motor
Tempo de espera após disparo por sobrecarga
Gravação de falta
número de entrada lógica
6
corrente de entrada
3,1 mA a 100 V
7,5 mA a 240 V
Current state 0 guaranteed
Entrada lógica: 0...40 V e <= 15 mA of 25 ms
Current state 1 guaranteed
Entrada lógica: 79...264 V e >= 2 mA of 25 ms
maximum output switching frequency
2 Hz
corrente de carga
5 A a 250 V CA of saída lógica
5 A a 30 V CC of saída lógica
potência admissível
480 VA (CA-15), Ie = 2 A, 500000 ciclos (Saída)
30 W (CC-13), Ie = 1,25 A, 500000 ciclos (Saída)
taxa máxima de operação
1800 cic/h
tipo e composição dos contatos
1 NA + 1 NF sinal de falha
3 NA
tipo de medição
Corrente de falha de aterramento
I1 corrente de fase, I2, I3 RMS
Temperatura
Atual desequilíbrio
Iavg corrente média
precisão de medição
5...15 % medição interna de corrente de falhas de aterramento
1 % Tensão (100..0,830 V)
3 % Fator de potência
5 % medição externa de corrente de falhas de aterramento
+/- 30 min/ano relógio interno
0.02 Temperatura
5 % potência ativa e reativa
0.02 Corrente
Categoria de sobretensão
III
passo de conexão
5,08 mm
conexões - terminais
Circuito de controle: conector 1 cabo(s) 0,25…2,5 mm² (AWG 24...AWG 14)Flexível Com ponta do cabo
Circuito de controle: conector 1 cabo(s) 0,2…2,5 mm² (AWG 24...AWG 14)Flexível Sem ponta do cabo
Circuito de controle: conector 1 cabo(s) 0,25…2,5 mm² (AWG 24...AWG 14)Flexível Sem ponta do cabo
Circuito de controle: conector 1 cabo(s) 0,2…2,5 mm² (AWG 24...AWG 14)Sólido Sem ponta do cabo
Circuito de controle: conector 2 cabo(s) 0,2…1 mm² (AWG 24...AWG 14)Flexível Com ponta do cabo
Circuito de controle: conector 2 cabo(s) 0,2…1,5 mm² (AWG 24...AWG 14)Flexível Sem ponta do cabo
Circuito de controle: conector 2 cabo(s) 0,5…1,5 mm² (AWG 24...AWG 14)Flexível Sem ponta do cabo
Circuito de controle: conector 2 cabo(s) 0,2…1 mm² (AWG 24...AWG 14)Sólido Sem ponta do cabo
torque de aperto
Circuito de controle: 0,5…0,6 N.m Plano chave de fendas3 mm
Grau de poluição
3

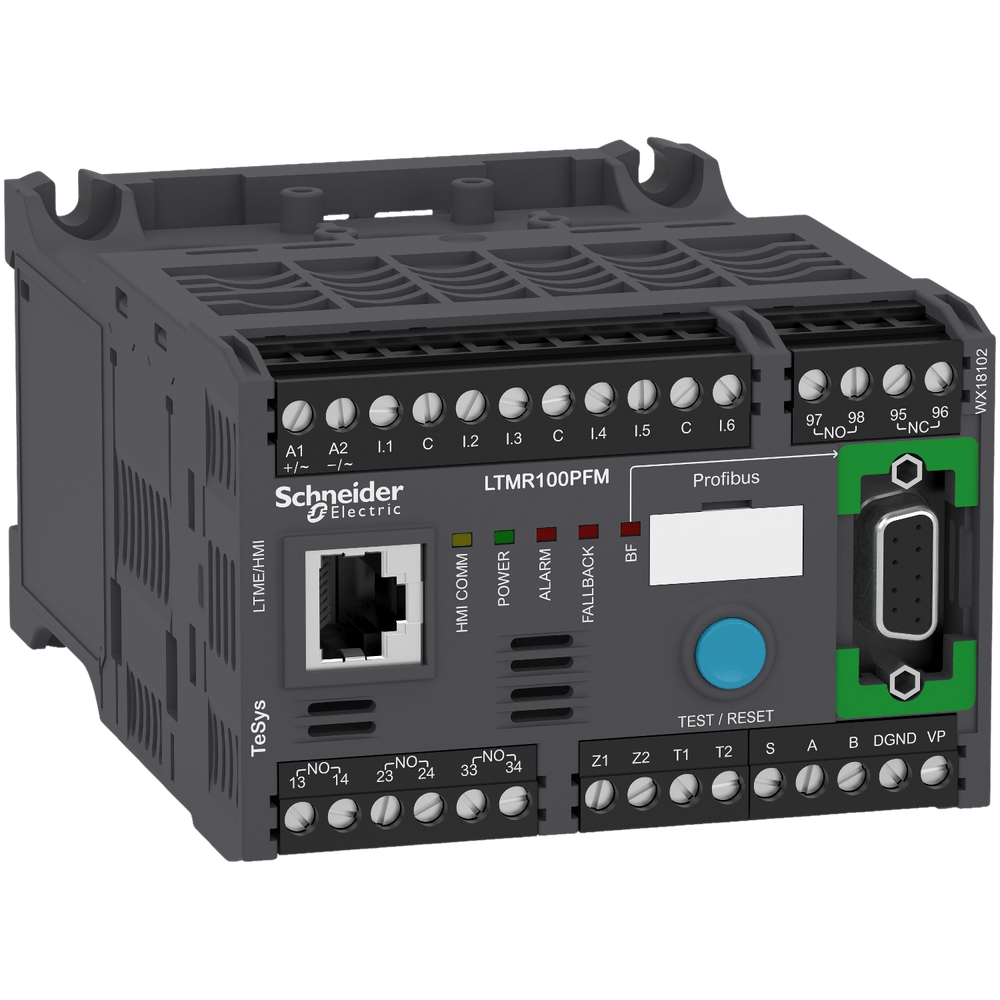

*Imagem meramente Ilustrativa*
