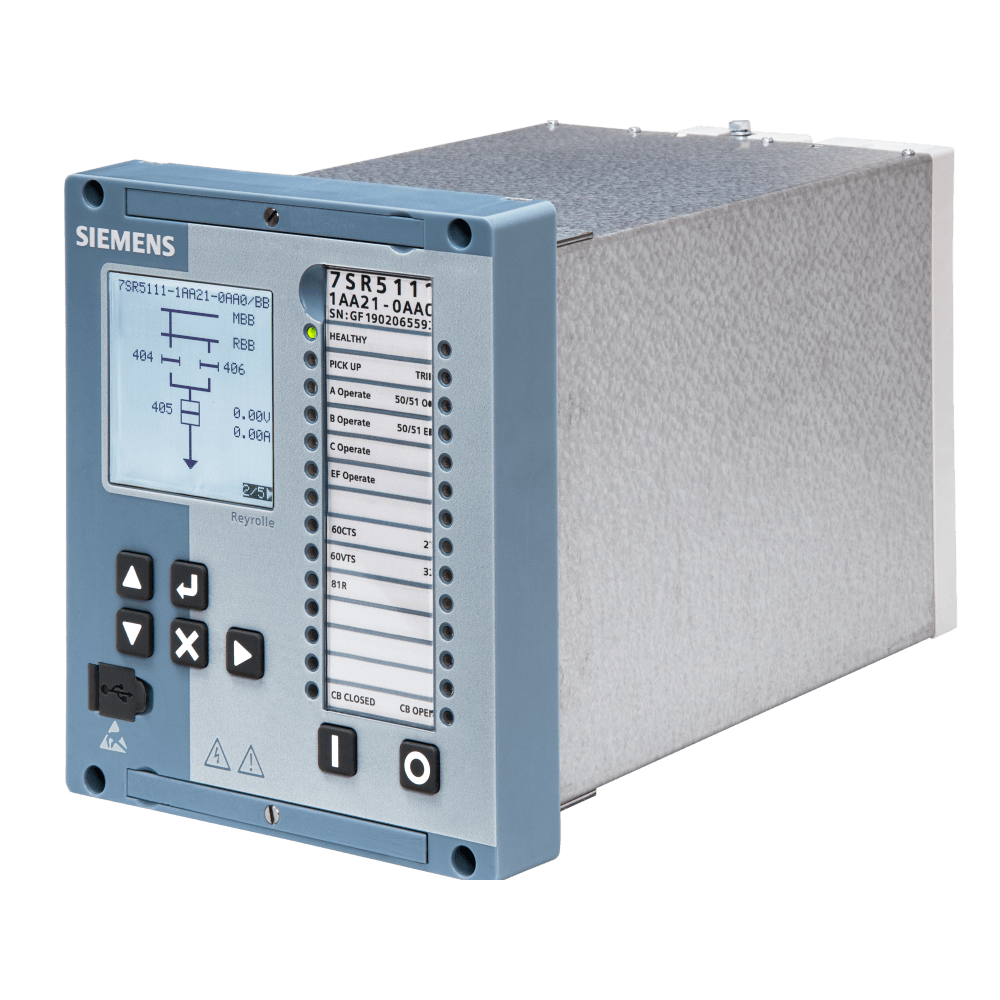

Rele Proteção Sobrecorrente Cód. 7SR5111-1AA11-0AA0 – Siemens

Rele Proteção Sobrecorrente Cód. 7SR5111-1AA11-0AA0 – Siemens

Proteção direcional contra sobrecorrente temporizada 7SR51 4 transdutores de corrente, 4 transdutores de tensão, 9 BI, 8 BO Interface padrão: 1 x USB (frontal), RS 485 (traseira) + 2 x interfaces RJ45 Gabinete S6

Detalhes do produto
número de teclas de função 7
número de LEDs 28

Funções do produto
Tipo de detecção de valor medido / de valor medido operacional / padrão Sim
Tipo de detecção de valor medido / expandido / valores mín./máx., valores médios Sim
Estatísticas de comutação Sim
Monitoramento de disjuntor Sim
Editor de recursos/lógica do produto Sim
Controlar Sim
Gravação de falhas para sinais analógicos e digitais Sim
Registrador de sequência de eventos Sim
Monitoramento Sim
Número de conjuntos de parâmetros 4
Troca de conjunto de parâmetros Sim
Teste de disjuntor Sim

Funções de proteção
Disparo tripolar Sim
Verificação de sincronização (ANSI 25) Sim
Proteção contra subtensão (ANSI 27) Sim
Monitoramento de potência direcional (ANSI 32) Sim
Supervisão de energia avançada (ANSI 32F) Sim
Proteção de potência reversa (ANSI 32R) Sim
Proteção contra subcorrente (ANSI 37) Sim
Proteção contra desequilíbrio (ANSI 46) Sim
Sistema de sequência negativa de proteção de sobrecorrente-tempo (ANSI 46) Sim
Supervisão de rotação de fase (ANSI 47) Sim
Sistema de proteção contra sobretensão de sequência negativa (ANSI 47) Sim
Proteção contra sobrecarga térmica (ANSI 49) Sim
Proteção de sobrecorrente de tempo definido (ANSI 50/50N) Sim
Interruptor ligado para falha (ANSI SOTF) Sim
Proteção contra arco (ANSI AFD) Sim
Proteção de corrente de aterramento sensível (ANSI 50Ns) Sim
Proteção contra falha do disjuntor (ANSI 50BF) Sim
Proteção de sobrecorrente dependente de tempo (ANSI 51/51N) Sim
Mudança de valor de resposta dinâmica (ANSI 51C) Sim
Proteção de sobrecorrente dependente de tensão (ANSI 51V) Sim
Fator de potência (ANSI 55) Sim
Proteção contra sobretensão (ANSI 59) Sim
Sistema de proteção contra sobretensão de sequência zero (ANSI 59N) Sim
Proteção direcional de sobrecorrente-tempo, fases (ANSI 67) Sim
proteção contra falha de aterramento direcional (ANSI 67N) Sim
Detecção de falha de aterramento direcional sensível para sistemas aterrados por ressonância e sistemas isolados (ANSI 67Ns) Sim
Supervisão de circuito de disparo (ANSI 74TC) Sim
Religamento automático (ANSI 79) Sim
Proteção de frequência (ANSI 81) Sim
Proteção contra variação de frequência (ANSI 81R) Sim
Proteção de passo vetorial Sim
Bloqueio de fechamento (ANSI 86) Sim
Proteção diferencial de falha de aterramento (ANSI 87N) Sim
Localizador de falhas (ANSI FL) Sim
Detecção de corrente de partida Sim
Iniciação de viagem externa Sim

Tensão de alimentação
Tensão de alimentação / em CA 100 ... 230 V
Tensão de alimentação / em CC 24 ... 250 V
Tipo de voltagem / da tensão de alimentação CA/CC

Entradas / Saídas
Número de entradas digitais / máximo 9
Número de saídas digitais / incl. contato de sinalização / máximo 8
Número de entradas de tensão / máximo 4
Número de entradas de corrente / máximo 4

Comunicação
Componente do produto / interface operacional (na parte frontal) Sim
Protocolo / é suportado / Modbus TCP Sim
Protocolo / é suportado / IEC 60870-5-103 Sim
Protocolo / é suportado / IEC 61850-8-1 Sim
Protocolo / é suportado / Modbus RTU escravo Sim
Protocolo / é suportado / DNP 3, serial Sim
Protocolo / é suportado / DNP 3.0 TCP como servidor Sim
Protocolo / é suportado / PRP Sim
Protocolo / é suportado / RSTP Sim
Protocolo / é suportado / HSR Sim

Sincronização de tempo
Tipo de sincronização de tempo Comunicação de dados ou entrada digital

Design mecânico
Largura 153 milímetros
Altura 177 milímetros
Profundidade 217,5 milímetros
Tamanho do quadro do gabinete S6
Função do produto / configuração de hardware expansível Não

Condições ambientais
Temperatura ambiente / durante a operação -10 ... +55 °C

*Imagem meramente ilustrativas
