Rele Segurança 230VCA 3TK28 25-1AL20 - Siemens

Referência do produto:
SIRIUS

Designação do produto:
Aparelho de conexão de segurança

Versão do produto:
Para paragem de emergência e portas de proteção

Designação do tipo de produto:
3TK28

Função do produto:
● Partida automática: Sim
● Monitoramento da barreira de luz: Não
● Monitoramento da parada: Não
● Monitoramento da porta de proteção: Sim
● Monitoramento de interruptores magnéticos NF-NA: Não
● Monitoramento de interruptores magnéticos NF-NF: Não
● Monitoramento de velocidade de giro: Não
● Monitoramento de explorador a laser: Não
● Monitoramento de cortinas de luz: Não
● Função de DESLIGAMENTO DE EMERGÊNCIA: Sim
● Partida monitorada: Sim
● Monitoramento de tapetes de segurança: Sim
● Aptidão para interação comando da prensa: Não
● Monitoramento de sensores isentos de potencial: Sim
● Monitoramento de sensores não isolados: Não
● Monitoramento de interruptores de posição: Sim
● Monitoramento dos circuitos de DESLIGAMENTO DE EMERGÊNCIA: Sim
● Monitoramento de válvulas: Não
● Monitoramento de instalações de proteção optoeletrônicas: Não
● Monitoramento de sensores táteis: Não
● Monitoramento de comutadores magnéticos: Não
● Monitoramento de interruptores de aproximação: Não
● Interruptor de segurança: Sim
● Circuitos elétricos orientados para a segurança: Sim

Dados técnicos gerais:
● Aprovação UL: Sim
● Característica do produto à prova de circuito transversal: Sim
● Tensão de isolamento valor nominal: 300 V
● Tensão de impulso suportável valor nominal: 4 000 V
● Grau de proteção IP:

Do invólucro: IP20
Da tomada: IP20
● Resistência ao choque: 8g / 10 ms
● Resistência à oscilação de acordo com IEC 60068-2-6: 5 ... 500 Hz: 0,075 mm
● Frequência de manobra máximo: 1 000 1/h
● Durabilidade mecânica típica: 10 000 000
● Durabilidade elétrica típica: 100 000
● Corrente térmica do elemento de comutação com contato máximo: 6 A
● Diretiva RSP (Data): 05/01/2012
● Peso: 0,501 kg
Condições ambientais:
● Altura de montagem acima do nível do mar máximo: 2 000 m
● Temperatura ambiente durante operação: -25 ... +60 °C
● Temperatura ambiente durante armazenamento: -40 ... +80 °C
● Umidade relativa do ar durante operação: 10 ... 95 %
● Pressão atmosférica conforme SN 31205: 90 ... 106 kPa

Compatibilidade eletromagnética:
● Adequado para ambiente Classe A
● Emissão eletromagnética: EN 60947-5-1

Segurança:
● Categoria de parada de acordo com IEC 60204-1: 0
● SIL máximo (subsistema) de acordo com EN 62061: 3
● PFHD (Probability of Dangerous Failure per Hour): 1,5E-9 1/h
● Categoria de acordo com EN ISO 13849-1: 4
● Nível de integridade da segurança (SIL): 3
● Tipo de chaveador de segurança: A
● PFDavg com taxa de exigência baixa: 1,3E-6 1/y
● HFT de acordo com IEC 61508: 1
● Valor T1 para intervalo Proof-Test: 20 anos

Segurança elétrica:
● Proteção contra choque elétrico: Proteção aos dedos

Proteção contra curto-circuito:
● Unidade para fusível: gL/gG 6 A ou resposta rápida 10 A

Entradas:
● Entrada de recirculação: Sim
● Entrada de arranque: Sim
● Número de entradas de sensor de 1 ou 2 canais: 1

Saídas:
● Número de saídas como NA orientado para a segurança comutável sem atraso: 3
● Capacidade de comutação corrente dos contatos de fechamento das saídas do relé em DC-13 em 24 V: 6 A

Montagem/ Fixação/ Dimensões:
● Posição de montagem: Conforme desejar
● Tipo de fixação: Parafusos e trinquete
● Altura: 138,5 mm
● Largura: 44,8 mm
● Profundidade: 120 mm

Saídas (cont.)
● Número de saídas como NF para função de aviso comutável sem atraso: 2
● Capacidade de comutação corrente dos contatos de fechamento das saídas do relé em DC-13:

Em 24 V: 6 A
Com 115 V: 0,2 A
Com 230 V: 0,1 A
● Capacidade de comutação corrente dos contatos de fechamento das saídas do relé em AC-15:
Com 115 V: 6 A
Com 230 V: 6 A
● Capacidade de comutação corrente dos contatos de abertura das saídas a relé em DC-13:
Em 24 V: 6 A
Com 115 V: 0,2 A
Com 230 V: 0,1 A
● Capacidade de comutação corrente dos contatos de abertura das saídas a relé em AC-15:
Com 115 V: 6 A
Com 230 V: 6 A
● Comprimento do cabo entre sensor e sistema eletrônico de avaliação com Cu 1,5 mm² e 150 nF/km: 1 000 m
Tempo
● Tempo de estabelecimento na partida automática (CA máximo): 150 ms
● Tempo de estabelecimento na partida monitorada: Máximo 25 ms
● Intervalo de retardo de livramento em caso de falha de rede: Máximo 350 ms
● Tempo de recuperação após abertura dos circuitos de corrente de segurança típica: 200 ms
● Tempo de recuperação após falha de rede típica: 50 ms
● Duração do pulso da entrada do sensor mínimo: 25 ms
● Duração do pulso da entrada do botão ON mínimo: 25 ms

Circuito de corrente de comando/ativação
● Tipo de tensão da alimentação de comando: CA
● Tensão de alimentação de comando 1 em CA:

Em 50 Hz: 230 V
Em 60 Hz: 230 V
● Frequência da tensão de alimentação de comando:
Valor nominal 1: 50 Hz
Valor nominal 2: 60 Hz
● Fator da área de trabalho da tensão de alimentação de comando da bobina magnética em CC:
Valor inicial: 0,85
Valor final: 1,1
● Fator da área de trabalho da tensão de alimentação de comando da bobina magnética em CA:
Em 50 Hz: 0,85 ... 1,1
Em 60 Hz: 0,85 ... 1,1
Conexões/terminais (cont.)
● Tipo de secções transversais dos condutores conectáveis:

Unifilar: 1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
Fio fino com tratamento de terminal de condutor isolado: 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
Cabos AWG unifilar: 2x (20 ... 14)
Cabos AWG de vários fios: 2x (20 ... 14)
● Resistência de corrente contínua do cabo máximo: 30 Ω
● Base encaixável: Sim

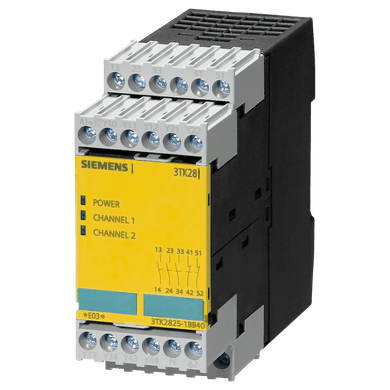

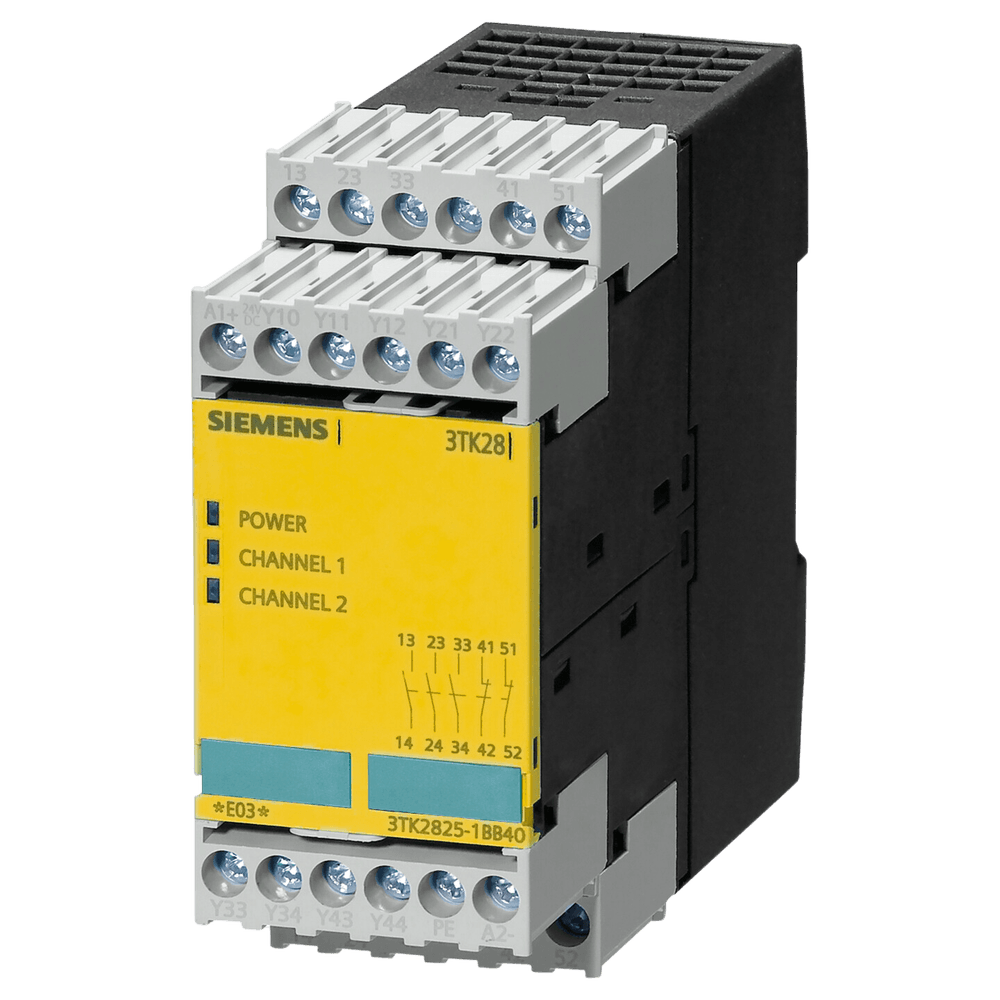

*Imagem meramente ilustrativa*
