Rele Simocode Mod. Exp. Multif. Pro S 110-240VCA/Cc 3UF7600-1AU01-0 – Siemens

Dados técnicos gerais
tipo de corrente para monitoramento Tipo A (correntes alternadas e correntes residuais CC pulsantes)
tempo de resposta máximo 0 s
função do produto exibição de corrente residual Sim
valor de resposta de corrente ajustável corrente 40 ... 0,03 A
componente do produto
● entrada para conexão do termistor Não
● entrada digital Sim
● entrada para conversor de corrente residual Sim
● entrada para sensores analógicos de temperatura Sim
● entrada para detecção de falta à terra Sim
● saída de relé Sim
potência ativa consumida 0,8 W
tensão de isolamento com grau de poluição 3 com valor nominal CA 300 V
valor nominal da resistência à tensão de surto 4 000 V
classe de proteção IP IP20
resistência ao choque
● quando montado no módulo de medição de corrente de acordo com
CEI 60068-2-27
10 g / 11 ms
● de acordo com IEC 60068-2-27 15g / 11 ms
corrente de capacidade de comutação dos contatos NA do relé
saídas em AC-15
● em 24 V 6 A
● em 120 V 6 A
● em 230 V 3 A
corrente de capacidade de comutação dos contatos NA do relé
saídas em DC-13
● em 24 V 2 A
● a 60 V 0,55 A
● em 125 V 0,25 A
vida útil mecânica (ciclos operacionais) típico 10.000.000
resistência elétrica (ciclos operacionais) típico 100.000
tempo de buffer em caso de falha de energia 0 s
código de referência de acordo com IEC 81346-2 K
corrente contínua dos contatos NA das saídas de relé
● a 50 °C 6 A
● a 60 °C 5 A
Proibição de Substâncias (Data) 01/05/2012
Nome da substância SVHC Blei - 7439-92-1
Bleimonóxido (Bleioxid) - 1317-36-8
certificado de adequação de acordo com a diretiva ATEX 2014/34/EU BVS 06 ATEX F001
grupo e categoria de dispositivos de explosão de acordo com ATEX
diretiva 2014/34/UE
II (2) G, II (2) D, I (M2)
temperatura mensurável
● com NTC mínimo 80 °C
● com NTC máximo 160 °C
● com KTY 84 mínimo -40 °C
● com KTY 84 máximo 300 °C
● com KTY 83-110 mínimo -50 °C
● com KTY 83-110 máximo 175 °C
● com Pt 1000 mínimo -50 °C
● com Pt 1000 máximo 500 °C
● com Pt 100 mínimo -50 °C
● com Pt 100 máximo 500 °C
desvio relativo de medição relacionado à temperatura em 20
°C
2%
corrente do sensor para Pt 100 típico 1 mA
corrente do sensor para Pt 1000/KTY 83-110/KTY 84/NTC típico 0,2 mA
função de diagnóstico na entrada do sensor com corrente residual
transformador
● detecção de curto-circuito Sim
● detecção de circuito aberto Sim
função de diagnóstico na entrada do sensor com Pt 100
● detecção de curto-circuito Sim
● detecção de circuito aberto Sim
função de diagnóstico na entrada do sensor com Pt 1000
● detecção de curto-circuito Sim
● detecção de circuito aberto Sim
função de diagnóstico na entrada do sensor com KTY 83-110
● detecção de curto-circuito Sim
● detecção de circuito aberto Sim
função de diagnóstico na entrada do sensor com KTY 84
● detecção de curto-circuito Sim
● detecção de circuito aberto Sim
função de diagnóstico na entrada do sensor com NTC
● detecção de curto-circuito Sim
● detecção de circuito aberto Não
tipo de tecnologia de conexão do circuito do sensor Conexão de 2 ou 3 fios
Tempo de conversão A/D no circuito do sensor 500 ms
valor inicial mensurável da frequência da linha 16 Hz
valor de escala total de frequência de linha mensurável 400 Hz
desvio relativo de medição da corrente residual
transformador
7,5%
Compatibilidade eletromagnética
EMC emitiu interferência de acordo com IEC 60947-1 classe A
A imunidade EMC de acordo com IEC 60947-1 corresponde ao grau de gravidade 3
interferência conduzida
● devido a explosão de acordo com IEC 61000-4-4 2 kV (portas de alimentação) / 1 kV (portas de sinal)
● devido a surto condutor-terra de acordo com IEC 61000-4-5 2 kV
● devido a sobretensão condutor-condutor de acordo com IEC
61000-4-5
1kV
● devido à radiação de alta frequência de acordo com IEC 61000-
4-6
10V
interferência baseada em campo de acordo com IEC 61000-4-3 10 V/m
descarga eletrostática de acordo com IEC 61000-4-2 descarga de contato de 6 kV / descarga de ar de 8 kV
conduziu emissões de interferência HF de acordo com
CISPR11
corresponde ao grau de gravidade A
a emissão de interferência HF ligada ao campo de acordo com CISPR11 corresponde ao grau de severidade A
Entradas saídas
função do produto
● entradas parametrizáveis ​​Sim
● saídas parametrizáveis ​​Sim
número de entradas 4
número de entradas digitais 4
● com um potencial de referência comum 4
versão de entrada digital
● tipo 1 acc. conforme IEC 61131 Não
● tipo 2 acc. conforme IEC 61131 Sim
número de entradas analógicas 0
número de entradas de sensores
● para detecção de falta à terra 1
● para medição de temperatura 1
tensão de entrada na entrada digital com valor nominal CC 230 V
número de saídas 2
número de saídas semicondutoras 0
número de saídas como elemento de comutação afetado por contato 2
número de saídas analógicas 0
comportamento de comutação monoestável
propriedade dos contatos das saídas a relé Contatos NA flutuantes (reação NC parametrizável via sinal interno
condicionado), dos quais 2 saídas de relé conectadas ao terra comum e uma
saída de relé separadamente, pode ser atribuída livremente às funções de controle (por exemplo,
linha, estrela (estrela), contator delta ou sinalização do estado operacional)
comprimento do fio para sinais digitais máximo 200 m
Funções de proteção e monitoramento
função do produto detecção de falha à terra Sim
projeto do sensor para medição de temperatura conectável PT100 / PT1000 / KTY83-110 / KTY84 / NTC
Precisão
desvio de temperatura por °C 0,05 %/°C

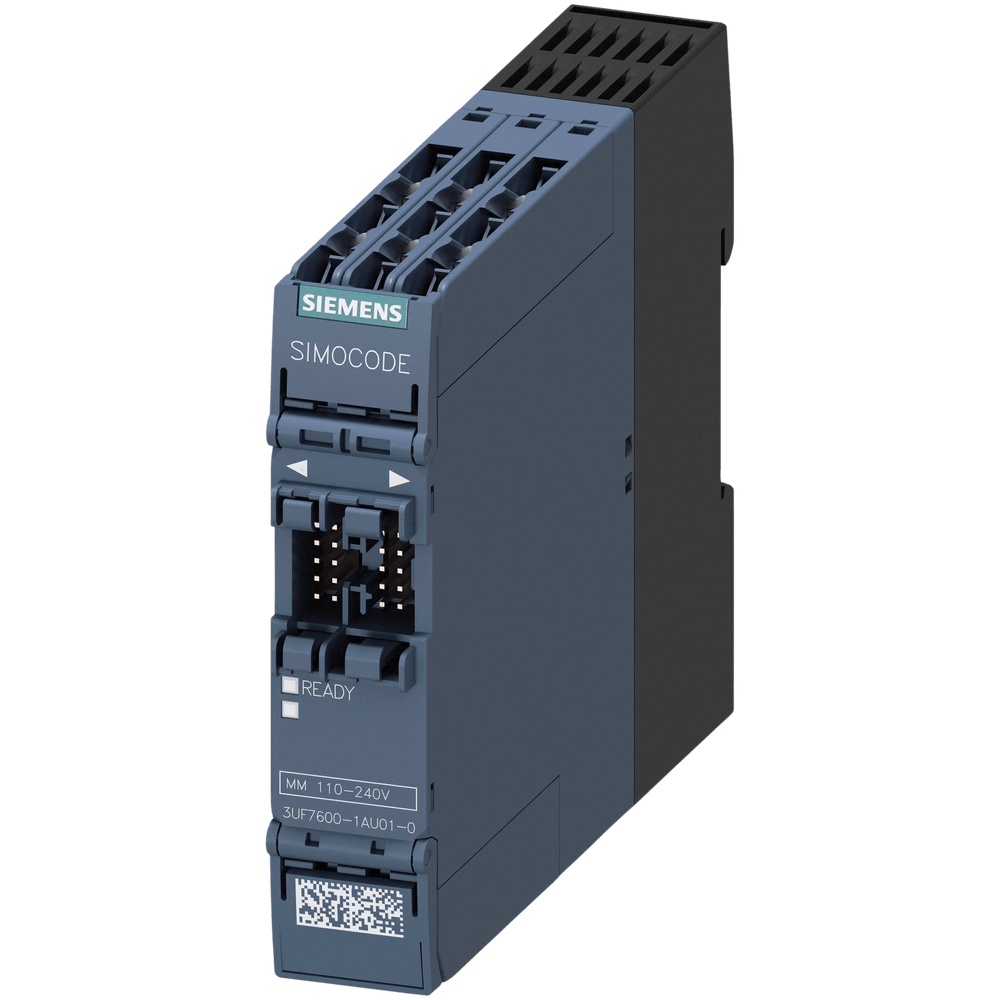

*Imagem meramente Ilustrativa
