Sensor Magnético De Segurança BNS 36-02Z-R C/ Cabo 5mts IP67 Cód. 19377703 – Ace Schmersal

Sensor Magnético De Segurança BNS 36-02Z-R C/ Cabo 5mts IP67 Cód. 19377703 – Ace Schmersal

Propriedades globais
Instruções: BG-GS-ET-14 / EN IEC 60947-5-3
Nível de codificação conforme EN ISO 14119: baixa
Princípio ativo: Transmissão magnética
Condição de instalação (mecânico): praticamente nivelado
Material do invólucro : Plástico, termoplástico reforçado com fibra de vidro
Peso bruto: 88 g

Propriedades globais - Características
Codificação: Sim
Número de normalmente fechados: 2
Número de contatos de segurança: 2

Classificação - saídas de segurança
B10D Contato normalmente fechado (NC): 25.000.000 comutações

Dados mecânicos - Distâncias de comutação
Orientação (distância do interruptor Sn): Desnível axial, sensor de segurança e o atuador toleram um deslocamento horizontal e vertical entre si. O deslocamento possível depende da distância das superfícies ativas do sensor e do atuador. Dentro da gama de tolerância o sensor está ativo.
Distância do interruptor garantida "ON": 7 mm
Distância do sensor garantida "OFF": 17 mm
Nota (distância do interruptor): Todas as distâncias de comutação estão em conformidade com a norma EN IEC 60947-5-3.

Dados mecânicos - dimensões
Comprimento do cabo: 1 m
Conexão, conector: Cabo
Número dos fios condutores: 4
Seção do cabo/fio: 0,25 mm²
Seção do cabo/fio: 30 AWG
Material do manto do cabo: PVC

Dados mecânicos - dimensões
Comprimento do sensor : 13 mm
Largura de sensor: 88 mm
Altura do sensor: 25 mm
Ambiente
Tipo de proteção: IP67
Temperatura ambiente: -25 ... +70 °C
Temperatura para armazenar e transportar: -25 ... +70 °C
Resistência a vibrações conforme EN 60068-2-6: 10 … 55 Hz, amplitude 1 mm
Resistência a impactos: 30 g / 11 ms

Dados elétricos
Tensão de comutação, máximo: 75 VCC
Corrente máxima de comutação: 0,4 A
Capacidade de comutação, máximo: 10 W
Elemento de comutação: 2 contatos normalmente fechados (NF)
Frequência de comutação, máximo: 5 Hz

Escopo do fornecimento
Escopo do fornecimento : O atuador não está incluído no fornecimento.

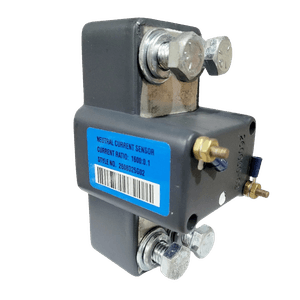

*Imagem Meramente Ilustrativas
