Servodrive 400W Trifásico 208-480VCA LXM32MU60N4 - Schneider

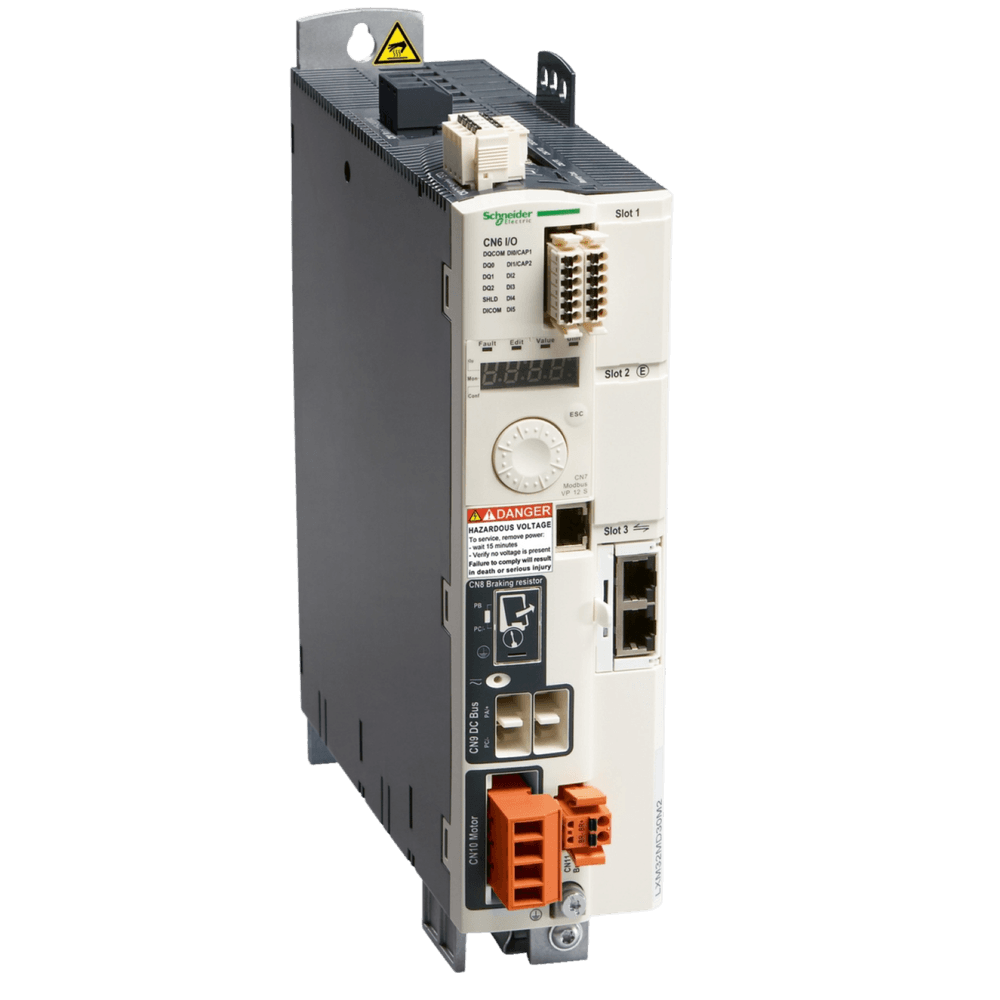

Este produto faz parte da faixa do Lexium 32, uma oferta de unidades de servo de movimento para máquinas de 0,15kW a 7kW. A unidade de servo de movimento CA para um eixo, recursos com um filtro EMC integrado, unidade compacta com entradas analógicas e trem de pulso. Graças ao seu design compacto, essa unidade servo permite economizar no espaço e tamanho do gabinete, reduz a pegada da máquina e diminui os custos. É uma unidade de servo de movimento com uma tensão de alimentação nominal de 200V a 240V, 380V a 480V (trifásica), uma corrente de saída contínua de 1,5A a 8kHz e uma potência contínua de 800W a 400V.

Principal:
Linha de produto: Lexium 32
Nome abreviado do dispositivo: LXM32M
Tipo de produto ou componente: Propulsor servo de movimento
Formato da unidade: Livro
Número de fases da rede: Trifásico

Tensão nominal de alimentação [Us]:
200..240 V - 15...10 %
380..480 V - 15...10 %
Limites de tensão de alimentação:
170…264 V
323…528 V

Frequência de alimentação:
50/60 Hz - 5...5 %
Frequência da rede: 47,5...63 Hz
Filtro EMC: Integrado

Corrente de saída contínua: 1,5 A a 8 kHz
Pico 3s corrente de saída:
6 A a 208 V para 5 s
6 A a 48 V para 5 s

Potência contínua máxima:
400 W a 208 V
800 W a 400 V
800 W a 48 V

Potência nominal:
0,35 kW a 208 V 8 kHz
0,4 kW a 400 V 8 kHz
0,4 kW a 48 V 8 kHz

Corrente da linha:
1,7 A, THDI de 97 % a 208 V, com indutor externo de 2 mH
1,8 A, THDI de 108 % a 400 V, com indutor externo de 2 mH
1,6 A, THDI de 116 % a 480 V, com indutor externo de 2 mH

Complementar:
Frequência de comutação: 8 kHz
Categoria de sobretensão: III
Corrente máxima de fuga: 30 mA
Tensão de saída: <= tensão da fonte de alimentação
Isolação elétrica: Entre potência e controle

Tipo de cabo: Cabo IEC de fio simples (temperatura: 50 °C cobre 90 °C XLPE/EPR)
Conexão elétrica:
Terminal, capacidade de fixação: 3 mm², AWG 12 (CN8)
Terminal, capacidade de fixação: 5 mm², AWG 10 (CN1)
Terminal, capacidade de fixação: 5 mm², AWG 10 (CN10)

Torque de aperto:
CN8: 0,5 N.m
CN1: 0,7 N.m
CN10: 0,7 N.m

Número de entradas digitais:
2 captura discreta
2 segurança discreta
4 lógica discreta

Tipo de entrada digital:
Captura (tampa terminais)
Lógica (ED terminais)
Segurança (complemento de STO_A, complemento de STO_B terminais)

Duração de amostra:
ED: 0,25 ms digital
Tensão de entrada digital: 24 V CC para captura, lógica e segurança

Lógica de entrada digital:
Positivo (complemento de STO_A, complemento de STO_B) no Estado 0: < 5 V, no Estado 1: > 15 V
Positivo (ED) no Estado 0: > 19 V, no Estado 1: < 9 V
Positivo ou negativo (ED) no Estado 0: < 5 V, no Estado 1: > 15 V

Tempo de resposta: <= 5 ms complemento de STO_A, complemento de STO_B
Número de saídas digitais: 3
Tipo de saída digital: Lógica (SD) 24 V CC
Tensão de saída digital: <= 30 V CC

Lógica de saída digital: Positivo ou negativo (SD) para EN/IEC 61131-2
Tempo de ressalto de contato:
<= 1 ms de complemento de STO_A, complemento de STO_B
2 µs de tampa
0,25 µs...1,5 ms de ED

Corrente de frenagem: 50 mA
Tempo de resposta na saída: 250 µs (SD) de saídas digitais
Tipo do sinal de controle:
Feedback do codificador do servomotor
Saída do trem de pulso (PTO) RS422 <500 kHz <100 m
Pulso/direção (P/D), A/B, CW/CCW ligação de 24 V, 5 V (coletor aberto) <10 kHz <1 m
Pulso/direção (P/D), A/B, CW/CCW ligação de 24 V, 5 V (empurrar-puxar) <200 kHz <10 m
Pulso/direção (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m

Tipo de proteção:
Contra polaridade inversa: sinal das entradas
Contra curtos-circuitos: sinal de saídas

Função de segurança:
STO (remoção de torque seguro), integrado
SS1 (parada segura 1), com cartão de segurança eSM separado
SS2 (parada segura 2), com cartão de segurança eSM separado
SLS (rotação limitada segura), com cartão de segurança eSM separado
SOS (parada segura de operação), com cartão de segurança eSM separado

Nível de segurança:
SIL 3 conforme EN/IEC 61508
PL = e conforme ISO 13849-1

Interface de comunicação:
Modbus, integrado
CANopen, com cartão de comunicação separado
CANmotion, com cartão de comunicação separado
Ethernet/IP, com cartão de comunicação separado
EtherCAT, com cartão de comunicação separado
Profibus, com cartão de comunicação separado
DeviceNet, com cartão de comunicação separado
E/S, com cartão de comunicação separado
Profinet, com cartão de comunicação separado

Tipo de conector: RJ45 (classificado CN7) de Modbus
Porta de comissionamento: Multidrop de 2 fios RS485 para Modbus
Taxa de transmissão: 9600, 19200, 38400 bps, comprimento de barramento de 40 m para Modbus
Número de endereços: 1…247 para Modbus

LED de status de indicação: 1 LED (vermelho) tensão de servo movimento
Função de sinalização: Visor de falhas 7 segmentos

Gravação: CE
Posição de operação: Vertical +/- 10 graus

Compatibilidade do produto:
Servo motor BMH (70 mm, 1 pilha do motor)
Servo motor BSH (55 mm, 3 pilhas do motor)
Servo motor BSH (55 mm, 1 pilha do motor)
Servo motor BSH (55 mm, 2 pilhas do motor)

Dimensões:
Largura: 68 mm
Altura: 270 mm
Profundidade: 237 mm
Peso líquido: 1,8 kg

Meio ambiente:
Compatibilidade eletromagnética:
EMC conduzida, classe A grupo 1 conforme EN 55011
EMC conduzida, classe A grupo 2 conforme EN 55011
EMC conduzida, categoria C3 conforme EN/IEC 61800-3
EMC conduzida, categoria C2 conforme EN/IEC 61800-3
EMC conduzida, ambientes 1 e 2 conforme EN/IEC 61800-3
Teste de imunidade contra descarga eletrostática, Nível 3 conforme EN/IEC 61000-4-2
Susceptibilidade a campos eletromagnéticos, Nível 3 conforme EN/IEC 61000-4-3
Teste de imunidade contra ondas de choque, Nível 3 conforme EN/IEC 61000-4-5
Teste de imunidade contra transientes / rajadas elétricas, Nível 4 conforme EN/IEC 61000-4-4
EMC irradiada, classe A grupo 2 conforme EN 55011
EMC irradiada, categoria C3 conforme EN/IEC 61800-3

Normas:
EN/IEC 61800-3
EN/IEC 61800-5-1

Certificações do produto:
UL
TÜV
CSA

Grau de proteção:
IP20 conforme EN/IEC 60529
IP20 conforme EN/IEC 61800-5-1

Resistência à vibração:
1 gn (f= 13…150 Hz) conforme EN/IEC 60068-2-6
1,5 mm pico-a-pico (f= 3…13 Hz) conforme EN/IEC 60068-2-6

Resistência ao choque:
15 gn para 11 ms conforme EN/IEC 60028-2-27
Grau de poluição: 2 conforme EN/IEC 61800-5-1

Característica ambiental:
Classes 3C1 conforme IEC 60721
Umidade relativa: Classe 3K3 (5 a 85%) sem condensação para IEC 60721-3-3
Temperatura ambiente do ar para funcionamento: 0…50 °C conforme UL
Temperatura ambiente para armazenamento: -25…70 °C
Tipo de resfriamento: Convecção natural
Altitude de funcionamento: <= 1000 m sem redução de valor; > 1000...3000 m com condições específicas.
