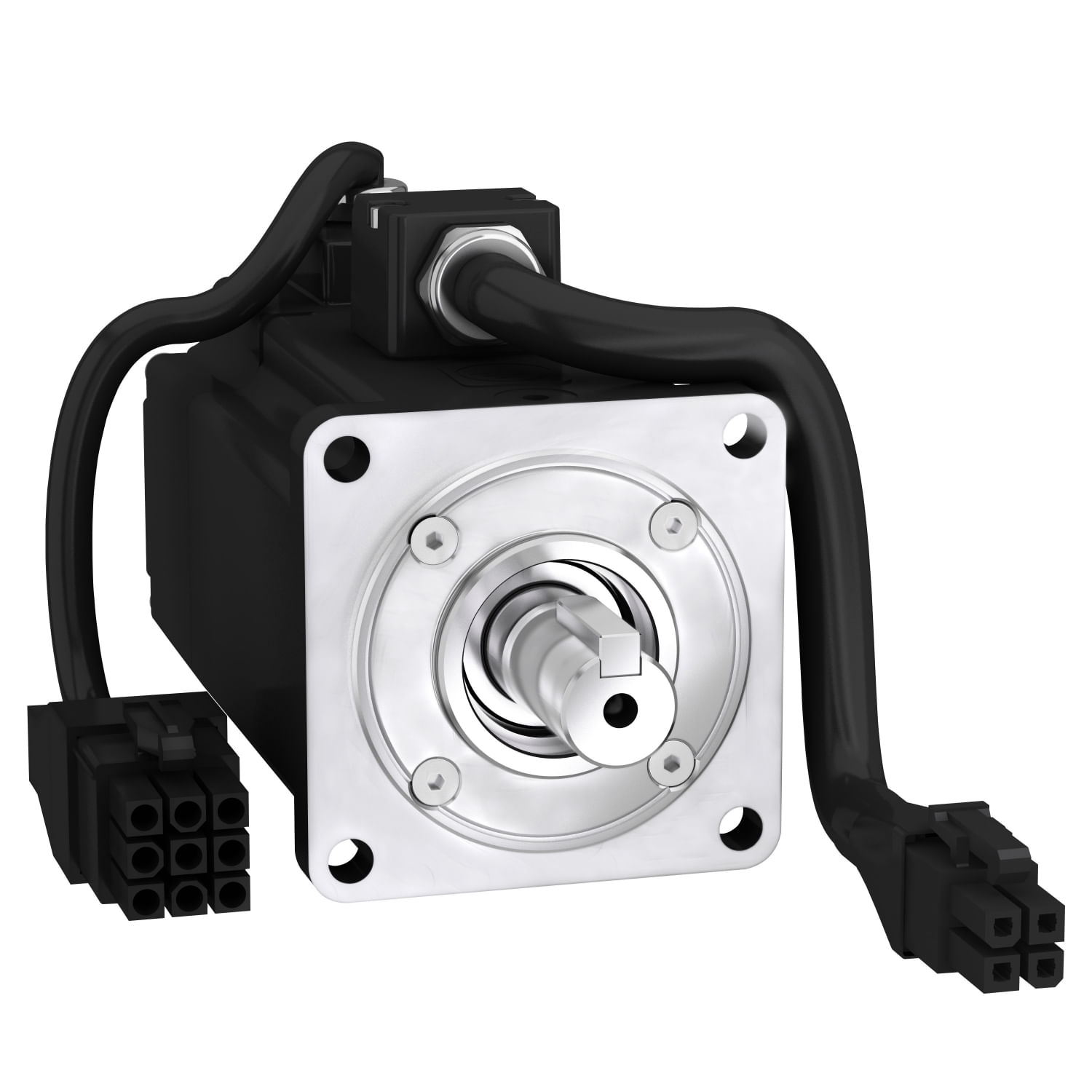

Servomotor 1.27NM IP65 60MM 400W 3000Rpm Chav.S/F BCH2LD0433CA5C - Schneider

Este produto faz parte da faixa do Lexium 28, uma oferta de unidades de servo de movimento para máquinas de 0,05 a 4,5kW. O motor servo sem escova possui um alto momento de inércia com velocidade mecânica máxima de 5000rpm e eixo de chave paralela IP65 sem segurar o freio. É um servo motores de segunda geração, adequado para uma ampla variedade de aplicações devido aos diferentes níveis de inércia motora oferecidos. Possui uma tensão de alimentação nominal de 220V, uma corrente contínua de 2,19a e uma potência contínua de 400W. Este produto é compatível com as unidades LEXIUM 28 e LEXIUM 26D servo. Ele suporta suporte de flange padrão asiático de 60 mm com um sistema de resfriamento de convecção natural. Lexium 28 e Lexium BCH2, o pacote de servo otimizado para todas as soluções de controle de movimento são econômicas, eficientes em termos de energia e segurança incorporada. Lexium 28 drives servo e lexium bch2 servo motores, pacotes de servo otimizados para máquinas compactas.

Especificações do Servomotor BCH2
Compatibilidade da Linha: Lexium 28
Nome Abreviado do Dispositivo: BCH2
Tipo de Produto ou Componente: Servomotor
Velocidade Máxima Mecânica: 5000 rpm
Tensão Nominal de Alimentação [Us]: 220 V, 110 V
Número de Fases da Rede: Trifásico, Monofásico
Corrente Contínua em Parada: 2,19 A
Torque de Perda Contínua:
1,27 N.m para LXM26D a 2,6 A, 220 V, monofásico
1,27 N.m para LXM26D a 2,6 A, 220 V, trifásico
1,27 N.m para LXM28... a 2,6 A, 220 V, monofásico
1,27 N.m para LXM28... a 2,6 A, 220 V, trifásico
1,27 N.m para LXM28... a 5,7 A, 110 V, monofásico
Potência Contínua: 400 W
Torque de Perda Máxima:
3,81 N.m para LXM26D a 2,6 A, 220 V, monofásico
3,81 N.m para LXM26D a 2,6 A, 220 V, trifásico
3,81 N.m para LXM28... a 2,6 A, 220 V, monofásico
3,81 N.m para LXM28... a 2,6 A, 220 V, trifásico
3,81 N.m para LXM28... a 5,7 A, 110 V, monofásico
Potência Nominal de Saída: 400 W (para os modelos listados acima)
Torque Nominal: 1,27 N.m (para os modelos listados acima)
Velocidade Nominal: 3000 rpm (para os modelos listados acima)
Corrente Máxima (Irms): 7,76 A para LXM28... a 0,4 kW, 220 V e 110 V
Corrente Máxima Permanente: 2,5 A
Compatibilidade do Produto:
LXM26D propulsor servomotor a 0,4 kW, 220 V, monofásico
LXM26D propulsor servomotor a 0,4 kW, 220 V, trifásico
LXM28... propulsor servomotor a 0,4 kW, 220 V, monofásico
LXM28... propulsor servomotor a 0,4 kW, 220 V, trifásico
LXM28... propulsor servomotor a 0,4 kW, 110 V, monofásico
Fim de Eixo: Rosca
Diâmetro do Eixo: 14 mm
Comprimento do Eixo: 30 mm
Comprimento da Chave: 5 mm
Tipo de Feedback: Encoder absoluto de 20 bits (single turn)
Freio de Retenção: Sem
Suporte de Montagem: Flange padrão asiático
Tamanho da Flange do Motor: 60 mm
Conexão Elétrica: Fios soltos
Constante de Torque: 0,58 N.m/A a 20 °C
Constante de Força Eletromotriz Inversa: 35 V/krpm a 20 °C
Inércia do Rotor: 0,27 kg.cm²
Resistência do Estator: 5,2 Ohm a 20 °C
Indutância do Estator: 12 mH a 20 °C
Constante Temporal Elétrica do Estator: 2,31 ms a 20 °C
Esforço Radial Máximo (Fr): 200 N a 3000 rpm
Esforço Axial Máximo (Fa): 70 N
Potência de Entrada de Frenagem: 11,2 W
Tipo de Resfriamento: Convecção natural
Comprimento: 129 mm
Número de Pilhas do Motor: 2
Diâmetro do Colar de Centralização: 50 mm
Profundidade do Colar de Centralização: 5,5 mm
Número de Orifícios de Montagem: 4
Diâmetro dos Orifícios de Montagem: 5,5 mm
Diâmetro do Círculo dos Orifícios de Montagem: 70 mm
Flange do Eixo de Distância: 5,5 mm
Peso Líquido: 1,45 kg
Grau de Proteção IP:
IP50 IM V3
IP65 IM B5, IM V1
Temperatura Ambiente para Funcionamento: -20…40 °C

* Imagem meramente ilustrativas
