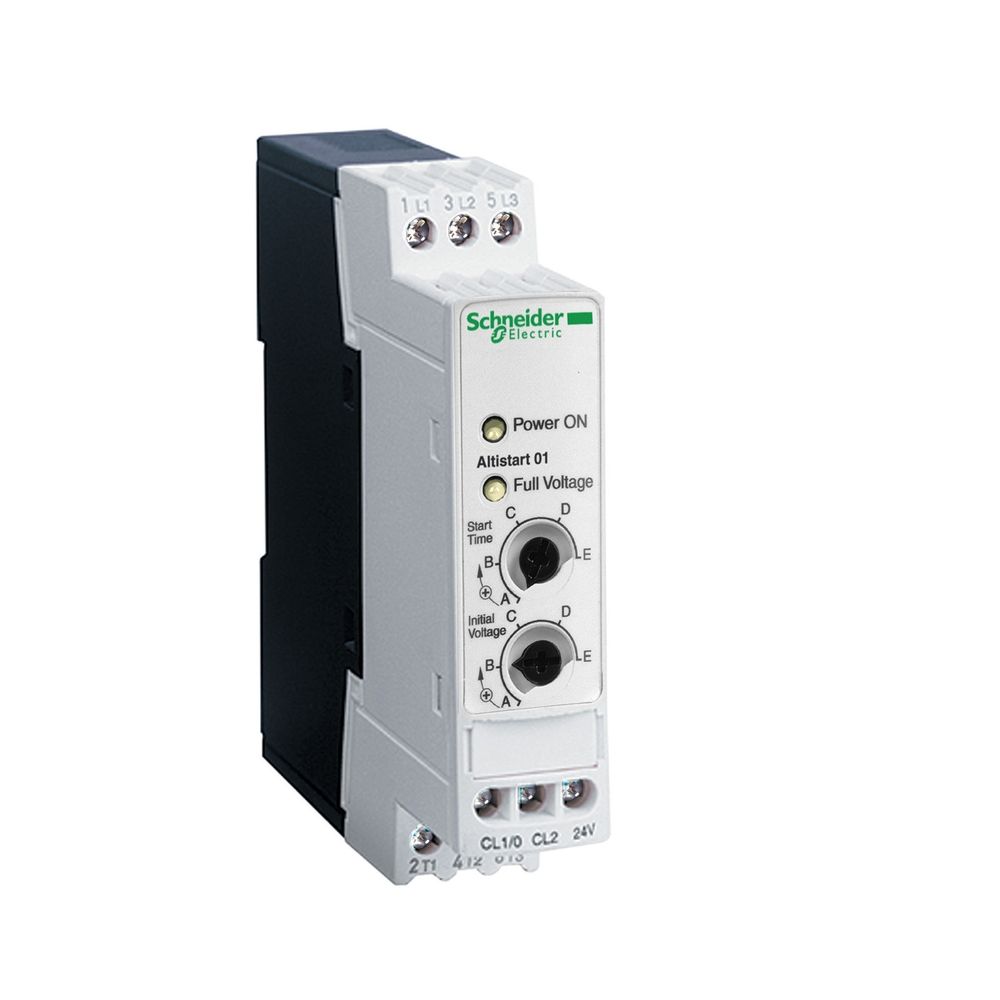

Soft Starter ATS01N106FT 6A 110-480V – Schneider

As Soft Starters ATS01 permitem uma partida e parada suave, evitando tensões mecânicas e prolongando a vida útil da máquina. As mesmas foram projetadas para atender máquinas simples, como transportadores, bombas, ventiladores, compressores, portas e portões automáticos. O modelo ATS01N106FT, pode alimentar motores com corrente de até 6A, possui alimentação monofásica de 110...230Vca ou trifásica de 110...480Vac, funciona com potência de até 0,75kW para motores monofásicos e de até 2,2kW para trifásicos.

Linha de produto
Altistart 01

tipo de produto ou componente
Acionador suave

destino do produto
Motores assíncronos

aplicação específica do produto
Máquina simples

Nome abreviado do dispositivo
ATS01

número de fases da rede
Monofásico

tensão nominal de fornecimento [Us]
110...480 V - 10...10 %

alimentação do motor kW
3 kW, trifásico a 400 V
0,75 kW, trifásico a 230 V
1,1 kW, trifásico a 230 V
2,2 kW, trifásico a 400 V
0,75 kW, monofásico a 230 V

alimentação do motor cv
1 hp, trifásico a 230 V
2 hp, trifásico a 460 V
3 hp, trifásico a 460 V
0,5 hp, trifásico a 210 V
1,5 hp, trifásico a 230 V

classificação inicial IcL
6 A

categoria de uso
CA -53B conforme EN/IEC 60947-4-2

consumo de corrente
30 A com carga nominal

tipo de início
Iniciar com aumento da tensão

dissipação de alimentação em W
1 W com carga máxima e no final da inicialização
31 W em estado transitório

Complementar Tipo de montagem
Com dissipador

função disponível
Derivação integrada

limites de tensão de alimentação
99…528 V

frequência de alimentação
50..60 Hz - 5...5 %

frequência da rede
47,5...63 Hz

tensão de saída
<= tensão da fonte de alimentação

tensão de circuito de controle
110 V CA +/- 10 % a 30 mA
24 V CA/CC +/- 10 % a 25 mA
240 V CA +/- 10 % a 65 mA

hora de início
1 s / 100
5 s / 20
Ajustável de 1 a 5 s

torque de início
30...80% de torque inicial de motor conectado diretamente à linha de alimentação

corrente de saída digital
2 A CC-13
12/31/1899 03:00:00 CA-15

torque de aperto
0,8 N.m

conexão elétrica
Conector de tipo gaiola - rígido 1 2,5 mm² AWG 14 circuito de controle
Conector de tipo gaiola - rígido 1 2,5 mm² AWG 14 circuito de potência
Conector de tipo gaiola - rígido 2 1 mm² AWG 17 circuito de controle
Conector de tipo gaiola - rígido 2 1 mm² AWG 17 circuito de potência
Conector de tipo gaiola - Flexível Com a extremidade do cabo 1 2,5 mm² AWG 14 circuito de controle
Conector de tipo gaiola - Flexível Com a extremidade do cabo 1 2,5 mm² AWG 14 circuito de potência
Conector de tipo gaiola - Flexível Sem a extremidade do cabo 1 2,5 mm² AWG 14 circuito de controle
Conector de tipo gaiola - Flexível Sem a extremidade do cabo 1 2,5 mm² AWG 14 circuito de potência
Conector de tipo gaiola - Flexível Com a extremidade do cabo 2 0.75 mm² AWG 18 circuito de controle
Conector de tipo gaiola - Flexível Com a extremidade do cabo 2 0.75 mm² AWG 18 circuito de potência
Conector de tipo gaiola - Flexível Sem a extremidade do cabo 2 1 mm² AWG 17 circuito de controle
Conector de tipo gaiola - Flexível Sem a extremidade do cabo 2 1 mm² AWG 17 circuito de potência

gravação
CE

posição de operação
Vertical +/- 10 graus

altura
100 mm

largura
23 mm

profundidade
100 mm

peso do produto
0,16 kg

código de compatibilidade
ATS01N1

Motor power range AC-3
0,55…1 kW a 200…240 V trifásico
1,1…2 kW a 380…440 V trifásico
0,55…1 kW a 200…240 V monofásico
1,1…2 kW a 200…240 V trifásico
2,2…3 kW a 380…440 V trifásico

*Imagem meramente ilustrativa
