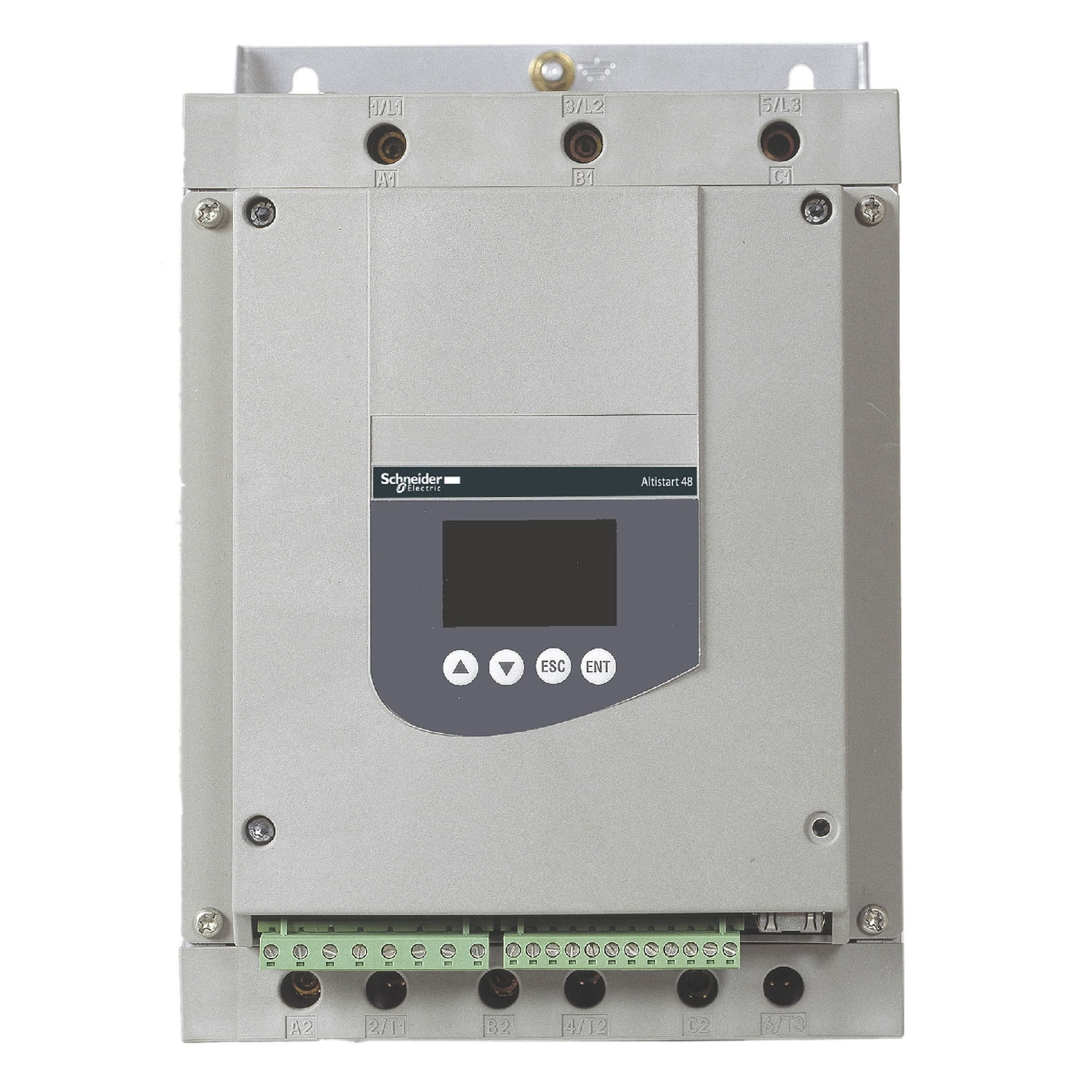

Partida suave eletrônica ATS48 - 17 A - 230-415 VAC – ATS48D17Q

As Soft Starters ATS48 oferecem um alto desempenho com seu Sistema de Controle de Torque (TCS) para acelerações e desacelerações controladas, melhorando continuamente a operação, reduzindo o estresse mecânico e hidráulico e limitando a perda de energia, além de prolongar a vida útil da motor. O modelo ATS48D17Q, em regime HD, funciona com potência de 5,5kW, corrente de 12A e possui alimentação trifásica de 230...415Vac. Já em regime de ND, sua potência é de 7,5kW, com corrente de saída de 17A e alimentação trifásica de 230...415Vac. Este produto possui rede comunicação incorporada (Modbus RTU), além de possuir proteção em todos os níveis: do motor, da máquina e da aplicação, e também conta com função de proteção de cavitação Além disso, possibilitam o controle da partida e parada de diversos motores em cascata com somente uma Soft Starter ATS48!

Principal
Linha de produto: Altistart 48
Tipo de produto ou componente: Acionador suave
Destino do produto: Motores assíncronos
Aplicação específica do produto: Indústria e bombas para cargas pesadas
Nome abreviado do dispositivo: ATS48
Categoria de uso: CA -53A
Ue power supply voltage: 230...415 V - 15...10 %
power supply frequency: 50..60 Hz - 5...5 %
Alimentação do motor kW:
» 7,5 kW a 230 V conexão aos terminais delta do motor para aplicações padrão
» 7,5 kW a 400 V ligação na linha de alimentação do motor para aplicações padrão
» 11 kW a 400 V conexão aos terminais delta do motor para aplicações pesadas
» 15 kW a 400 V conexão aos terminais delta do motor para aplicações padrão
» 3 kW a 230 V ligação na linha de alimentação do motor para aplicações pesadas
» 4 kW a 230 V ligação na linha de alimentação do motor para aplicações padrão
» 5,5 kW a 230 V conexão aos terminais delta do motor para aplicações pesadas
» 5,5 kW a 400 V ligação na linha de alimentação do motor para aplicações pesadas

Complementar
Conexão do dispositivo:
» Para os terminais delta do motor
» Na linha de alimentação do motor
Tipo de proteção:
» Falha de fase: linha
» Proteção térmica: motor
» Proteção térmica: acionador
Normas: EN/IEC 60947-4-2
Certificações do produto:
» UL
» CCC
» GOST
» DNV
» CSA
» NOM 117
» SEPRO
» TCF
» C-Tick
Gravação: CE
Número de entrada digital: 5
Tipo de entrada digital: PTC, 750 Ohm a 25 °C (Parada, Execução, LI3, LI4 lógica, <= 8 mA 4300 Ohm
Lógica de entrada digital: Lógica positiva Parada, Execução, LI3, LI4 no Estado 0: < 5 V e <= 2 mA no Estado 1: > 11 V, >= 5 mA
Corrente de comutação mínima: 10 mA a 6 V CC of saídas de relé
Número de saída digital: 2
Tipo de saída digital:
» (LO1 saída lógica 0 V configurável comum
» (LO2 saída lógica 0 V configurável comum
» (R1 saídas de relé relé de falha NA
» (R2 saídas de relé fim do relé de inicialização NA
» (R3 saídas de relé motor ligado NA
Tipo da saída analógica: Saída de corrente SA: 0-20 mA ou 4-20 mA, Impedância <500 Ohm
Protocolo da porta de comunicação: Modbus
Tipo de conector: 1 RJ45
Ligação para comunicação de dados: Série
Meio físico: Multidrop RS485
Taxa de transmissão: 4800, 9600 ou 19200 bps
Função disponível: Derivação externa (opcional)
Posição de operação: Vertical +/- 10 graus
Altura: 275 mm
Largura: 160 mm
Profundidade: 190 mm
Peso líquido: 4,9 kg

Meio ambiente
Compatibilidade eletromagnética:
» Emissões conduzidas e irradiadas nível A conforme IEC 60947-4-2
» Emissões conduzidas e irradiadas nível B conforme IEC 60947-4-2
» Ondas oscilatórias amortecidas Nível 3 conforme IEC 61000-4-12
» Descarga eletrostática Nível 3 conforme IEC 61000-4-2
» Imunidade a rajadas elétricas Nível 4 conforme IEC 61000-4-4
» Imunidade a interferência radioelétrica irradiada Nível 3 conforme IEC 61000-4-3
» Impulso de tensão/corrente Nível 3 conforme IEC 61000-4-5
Umidade relativa: 0…95 % sem condensação ou goteira conforme EN/IEC 60068-2-3
Temperatura ambiente do ar para funcionamento:
» 40…60 °C (com degradação de corrente de 2% por °C)
» -10…40 °C (Sem redução de valor)
Temperatura ambiente para armazenamento: -25…70 °C
Altitude de funcionamento:
» <= 1000 m Sem redução de valor
» > 1000...2000 m com degradação atual de 2,2% por 100 m adicionais

*Imagem meramente ilustrativa
