DADOS CONSTRUTIVOS:
Potência: 40kVA
Frequência: 60Hz
Classe de tensão: 1,1kV
Material isolante: Classe F (155°C)
Elevação de temperatura: Classe F (105°C)
Normas de referência: ABNT NBR 5356-11/10295

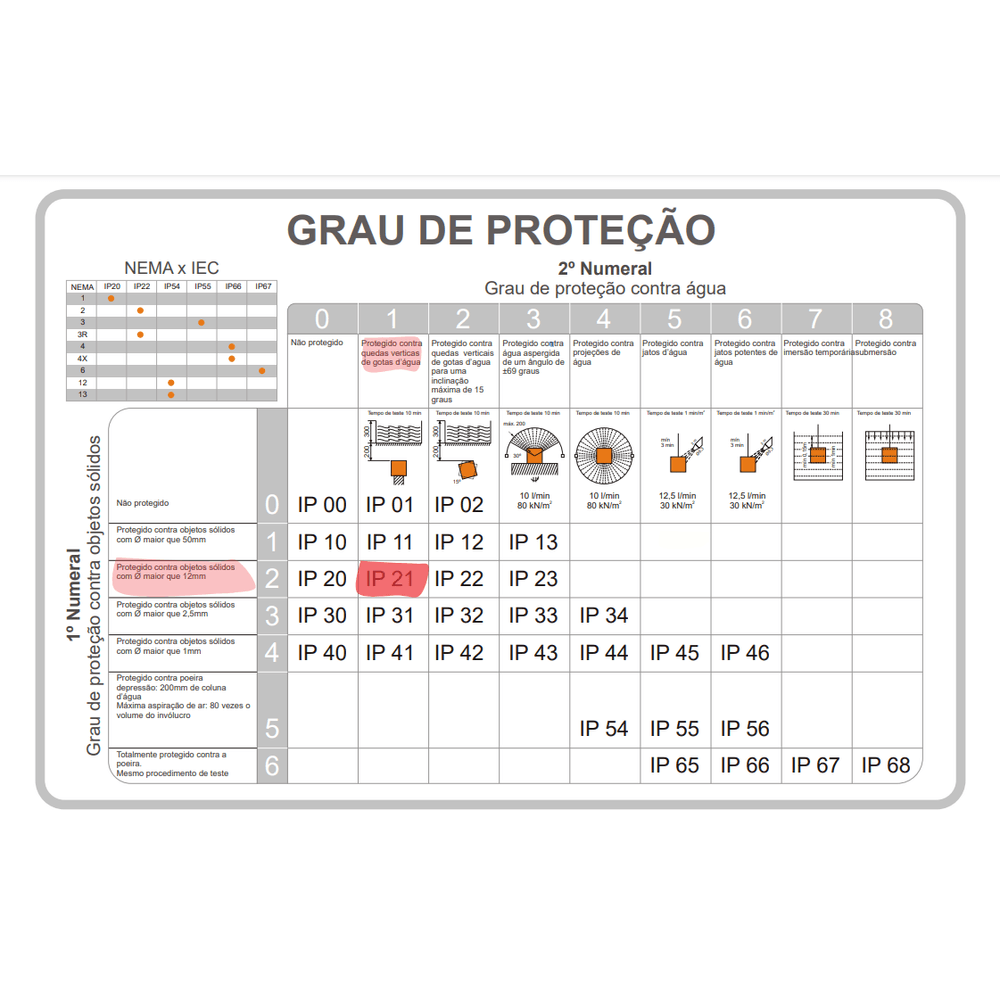

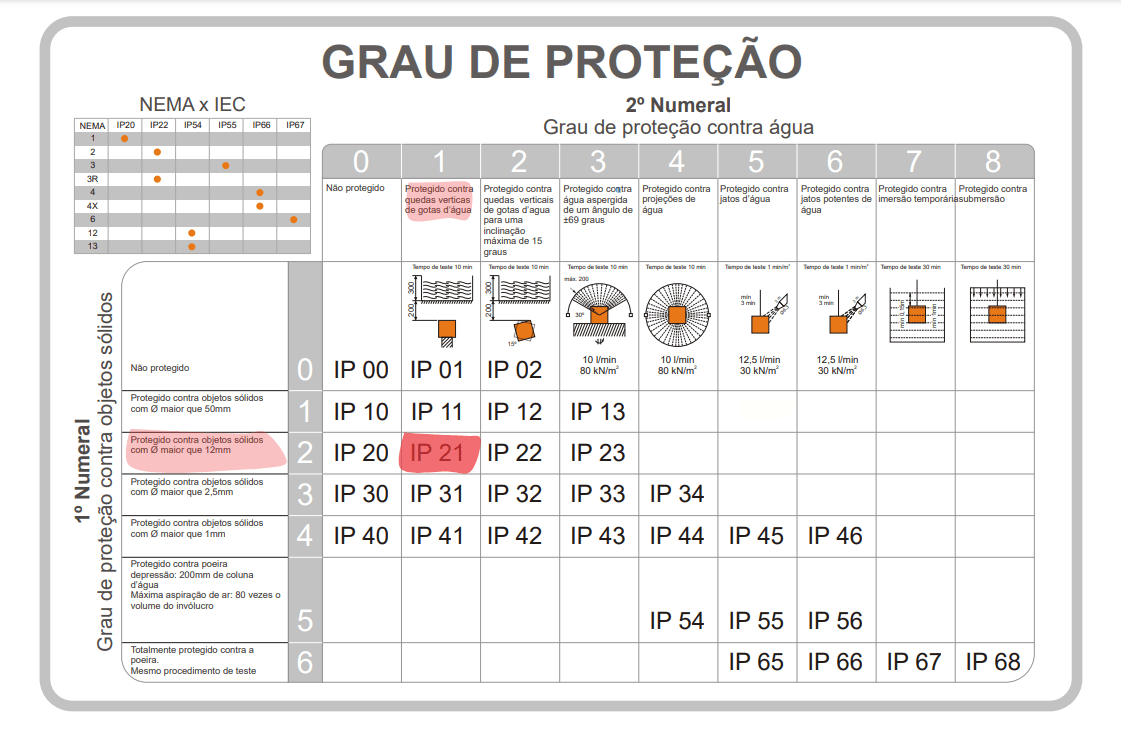

Instalação: Abrigada (IP-21)
Acabamento: Impregnação em verniz Poliéster, Classe F, Pintura Eletrostática na Cor RAL 7032
Primário: 380V – Ligação Estrela com Neutro Acessível
Secundário: 220V – Ligação Estrela com Neutro Acessível
Grupo de ligação: Yn0
Enrolamento: Em Alumínio Eletrolítico de Alta Pureza
Núcleo: Em Lâminas de Aço Silício
Ensaios: De Rotina Conf. ABNT NBR 5356-11
Tensão aplicada: 3KV (HI-POT)

CARACTERÍSTICAS ELÉTRICAS
I Max. 380V: 68,84A
I Max. 220V: 105,9A
Perdas vazio: 251W
Perdas totais: 985W
Rendimento: 98%
Corrente Excit.: 1 a 2 %
Impedância: 4%

Dimensões aproximadas em milímetros: 545x560x355mm
Peso: ±95Kg

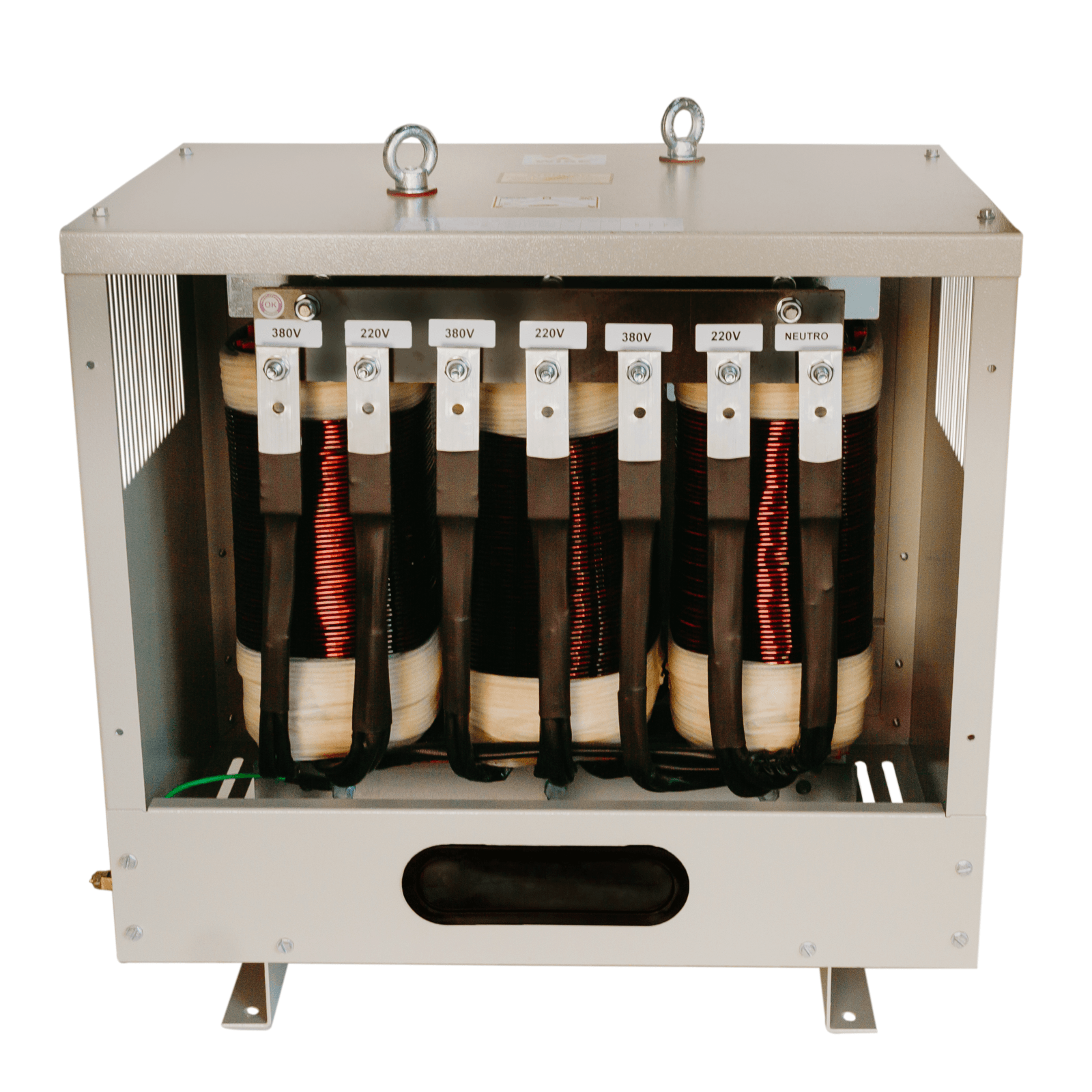

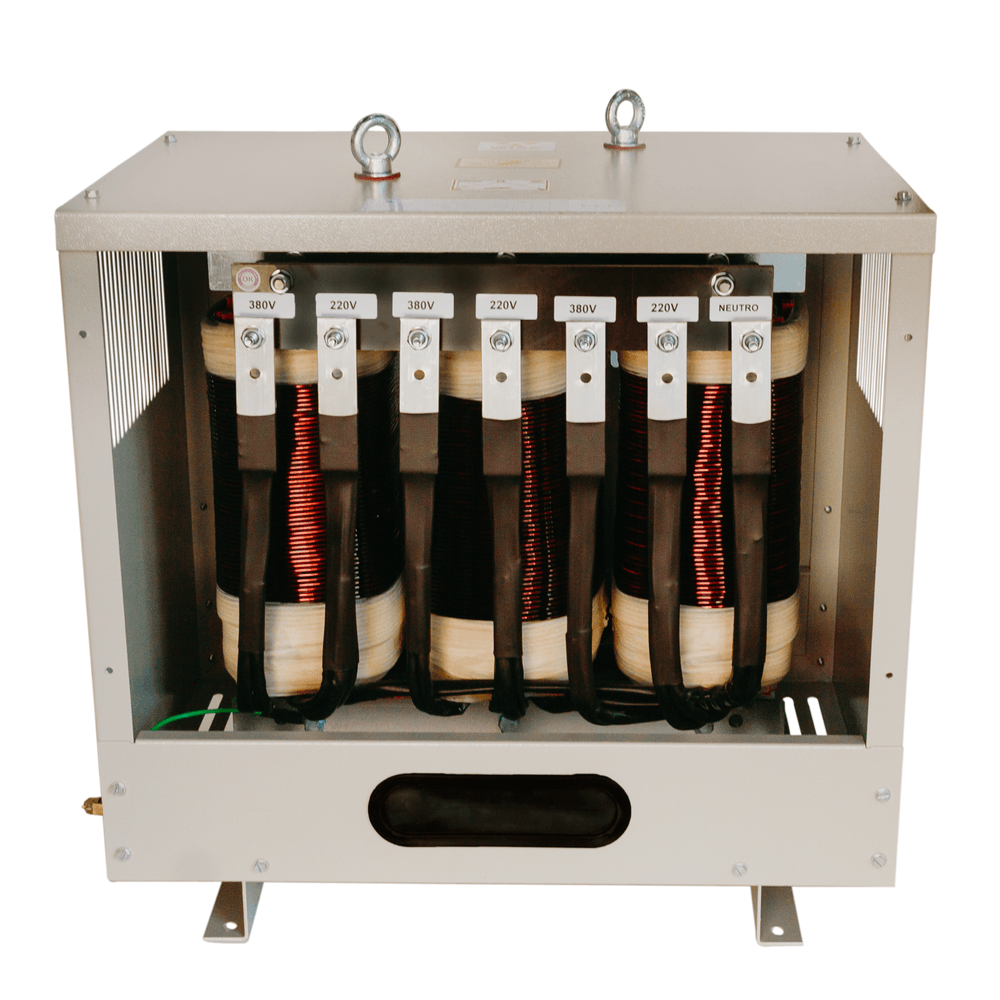

*Imagem meramente Ilustrativa
