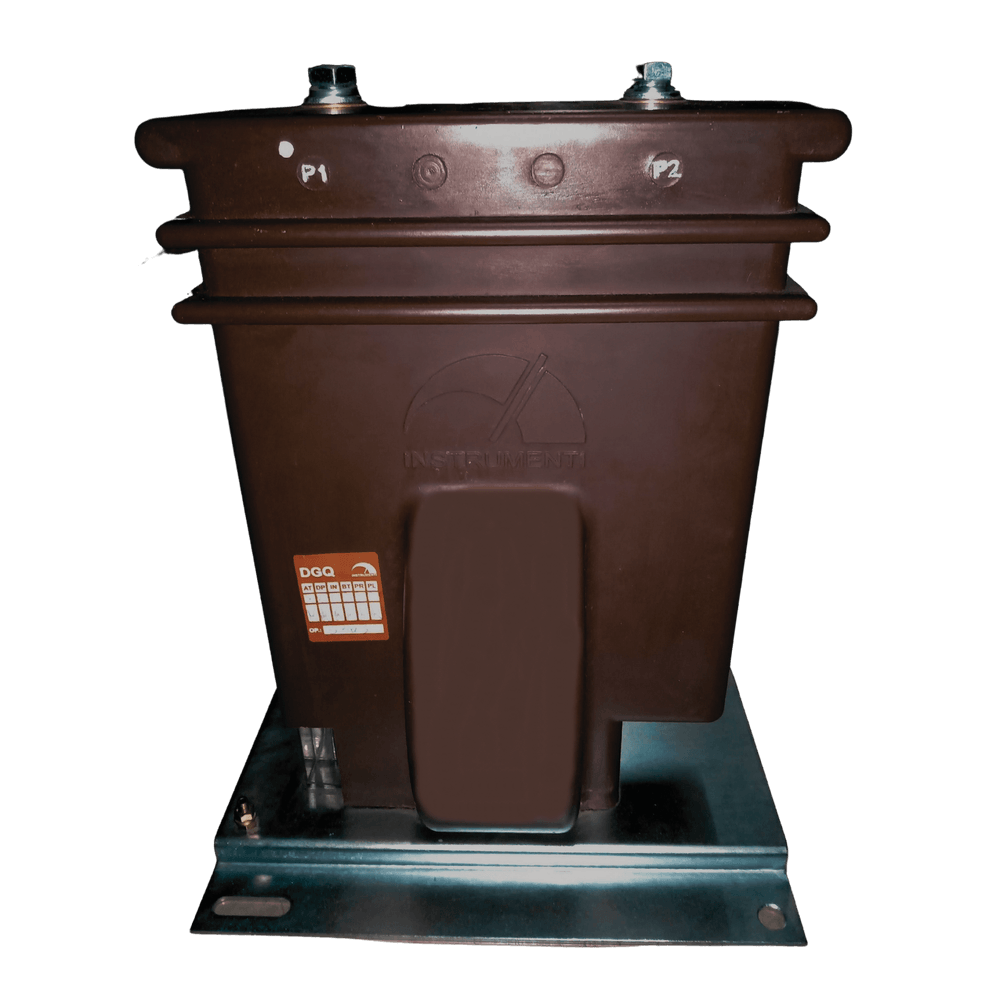

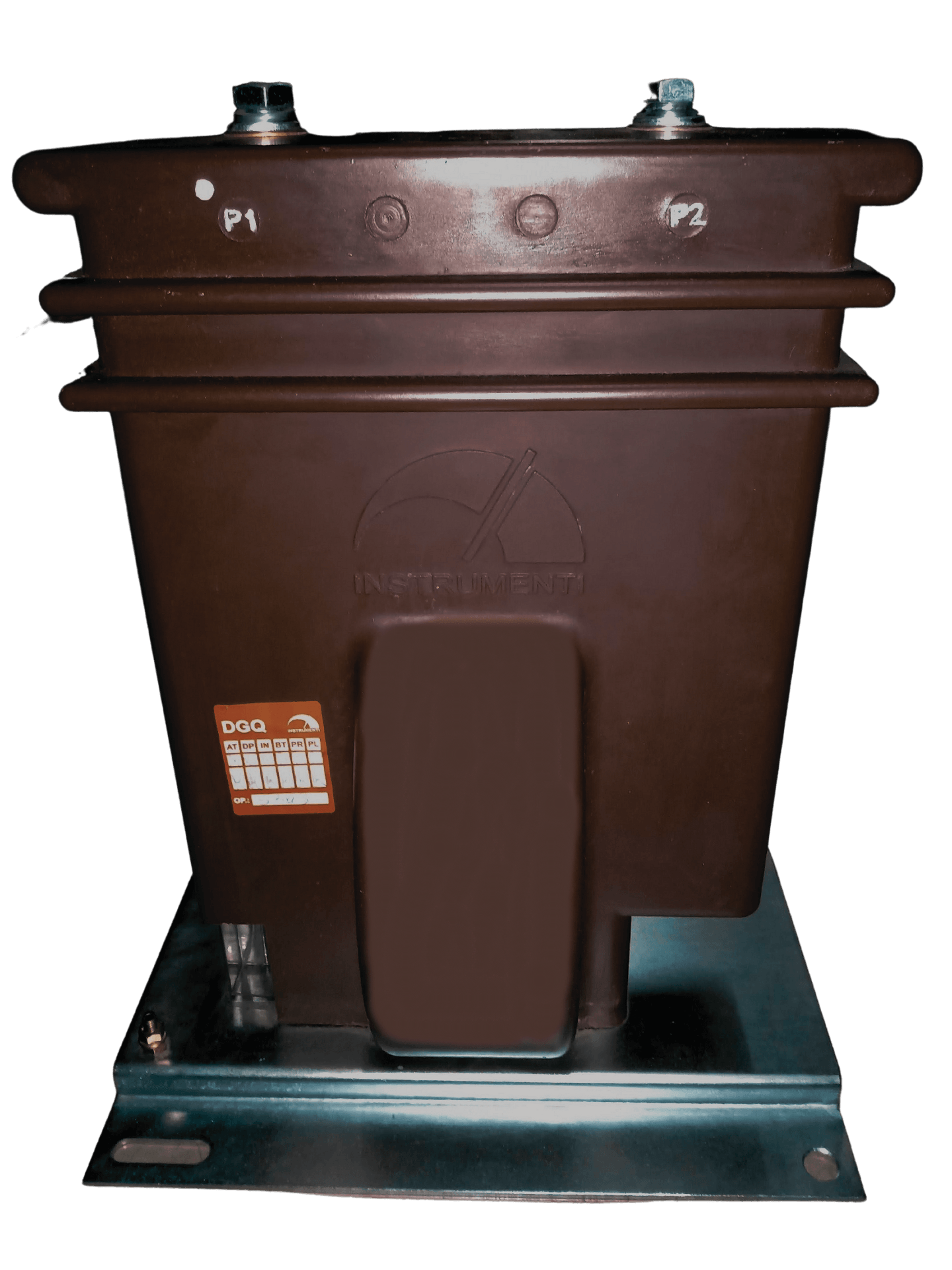

Transformador De Corrente 38kV 10B100 P/ Proteção NI70/170KV FTH-1,2%-TCA36 - Mult Inst
Ref:
10010022
Transformador De Corrente 38kV 10B100 P/ Proteção NI70/170KV FTH-1,2%-TCA36 - Mult Inst
Ref:
10010022
De: R$ 3.089,99Por: R$ 2.935,49ou X de
Economia de R$ 154,50-
+
Calcule o frete e o prazo:
Calcule o valor do frete e prazo de entrega para a sua região
Especificação
Especificações Gerais
| Marca | Mult Inst |
|---|---|
| Relação (A) | 100/5A, 150/5A, 200/5A, 250/5A, 300/5A, 75/5A, 50/5A, 30/5A |
| Tensão | 38kV |
| Exatidão | 10B100 |
| Uso | Interno |
Descrição
Transformador De Corrente 38kV 10B100 P/ Proteção NI70/170KV FTH-1,2%-TCA36 - Mult Inst
Modelo TCA-36
Tipo de isolação Resina epóxi
Tipo de conexão primária: Parafusos M12x20mm, arruelas lisas M12 e arruela de pressão M12 em aço zincado trivalente branco
Tipo de conexão secundária: Parafusos M5x10mm e arruelas M5 lisas em aço zincado trivalente branco
Desenho: 3705-11-02
Tipo de instalação: Interno
Suporte de fixação: Base em aço zincado trivalente branco
Frequência nominal (f): 60 Hz*
Tensão máxima de operação (Umáx): 36,2 kV*
Níveis básicos de Isolamento (NI): 70 / 170 / - kV*
Corrente primária nominal (IP): 5 à 300A (a ser definido pelo cliente antes do orçamento)
Corrente secundária nominal (IS): 5A
Fator térmico nominal (Ft): 1,2 x IP
Nível de descargas parciais: Menor que 50 pC
Corrente térmica (It/t(s)): Até 80 x IP/1s*
Corrente dinâmica (Id): Até 200 x IP*
Exatidão: 10B100
Outras observações: Capacidade máxima de enrolamentos secundários: 1
*Imagem Meramente Ilustrativa*
Modelo TCA-36
Tipo de isolação Resina epóxi
Tipo de conexão primária: Parafusos M12x20mm, arruelas lisas M12 e arruela de pressão M12 em aço zincado trivalente branco
Tipo de conexão secundária: Parafusos M5x10mm e arruelas M5 lisas em aço zincado trivalente branco
Desenho: 3705-11-02
Tipo de instalação: Interno
Suporte de fixação: Base em aço zincado trivalente branco
Frequência nominal (f): 60 Hz*
Tensão máxima de operação (Umáx): 36,2 kV*
Níveis básicos de Isolamento (NI): 70 / 170 / - kV*
Corrente primária nominal (IP): 5 à 300A (a ser definido pelo cliente antes do orçamento)
Corrente secundária nominal (IS): 5A
Fator térmico nominal (Ft): 1,2 x IP
Nível de descargas parciais: Menor que 50 pC
Corrente térmica (It/t(s)): Até 80 x IP/1s*
Corrente dinâmica (Id): Até 200 x IP*
Exatidão: 10B100
Outras observações: Capacidade máxima de enrolamentos secundários: 1
*Imagem Meramente Ilustrativa*
