Botoeira Pendente Plástica C/2 Botões + Emergência XACA2813 - Schneider

Principal
Linha de produto: Harmony XAC
Tipo de produto ou componente: Botoeira pendente
Nome abreviado do dispositivo: XACA

Complementar
Tipo de estação de controle: Isolamento duplo

Material do invólucro: Polipropileno

Tipo de circuito elétrico: Circuito de controle

Tipo de invólucro: Completo pronto para uso

Aplicação da botoeira: Controle de motor de elevação de velocidade única

Composição da estação de controle: 2 botões de pressão + 1 parada de emergência

Tipo de botão de controle
Botão de pressão de parada de Ø 30 mm 1 NF Com trava
Primeiro botão 1 NF + 1 NA elevar, lento
Segundo Botão 1 NF + 1 NA mais baixo, lento

Compatibilidade do produto
ZB2BE102 para parada de emergência
ZB2BE102 + ZB2BE101 para cada direção

Intertravamento Mecânico: Com interbloqueio mecânico

Cor da estação de controle: Amarelo

Conexões - terminais
Terminais de parafuso, 1 x 0,5...1 x 2,5 mm² Sem a extremidade do cabo
Terminais de parafuso, 1 x 0,5...2 x 1,5 mm² Com a extremidade do cabo

Normas
EN/IEC 60947-5-1
CSA C22.2 No 14
UL 508

EN/IEC 60204-32

Certificações do produto
GOST
CCC

Tratamento de proteção: TH

Temperatura ambiente para funcionamento
-25...70 °C

Temperatura ambiente para armazenamento
-40...70 °C

Resistência à vibração: 15 gn (f= 10...500 Hz) conforme IEC 60068-2-6

Resistência ao choque: 100 gn conforme IEC 60068-2-27

Categoria de sobretensão: Classe II conforme IEC 61140

Grau de proteção IP: IP65 conforme IEC 60529

Grau de proteção IK: IK08 conforme EN 50102

Durabilidade mecânica 1000000 ciclos

Entrada de cabo Bucha de borracha com entrada escalonada 8...26 mm

Designação de código de contato
A600 CA-15, Ue = 240 V, Ie = 3 A conforme IEC 60947-5-1, apêndice A
A600 CA-15, Ue = 600 V, Ie = 1,2 A conforme IEC 60947-5-1, apêndice A
Q600 CC-13, Ue = 250 V, Ie = 0,27 A conforme IEC 60947-5-1, apêndice A
Q600 CC-13, Ue = 600 V, Ie = 0,1 A conforme IEC 60947-5-1, apêndice A

[Ithe] corrente térmica convencional em isolamento 10 A

[Ui] tensão de isolamentonominal 600 V (graus de poluição 3)

[Uimp] tensão suportável de impulso nominal 6 kV conforme IEC 60947-1

Operação dos contatos: Abertura lenta

Maximum resistance across terminals: 25 MOhm

Força de operação
13 N botão de pressão
8 N parada de emergência

Proteção contra curto-circuito:
10 A proteção por fusível por cartucho fusível tipo gG

Potência de funcionamento nominal em W:
40 W CC-13 para 1000000 ciclos , taxa de funcionamento < 60 cic/mn a 120 V , fator de carga = 0,5
(indutivo carga) conforme IEC 60947-5-1, apêndice C
48 W CC-13 para 1000000 ciclos , taxa de funcionamento < 60 cic/mn a 48 V , fator de carga = 0,5
(indutivo carga) conforme IEC 60947-5-1, apêndice C
65 W CC-13 para 1000000 ciclos , taxa de funcionamento < 60 cic/mn a 24 V , fator de carga = 0,5
(indutivo carga) conforme IEC 60947-5-1, apêndice C

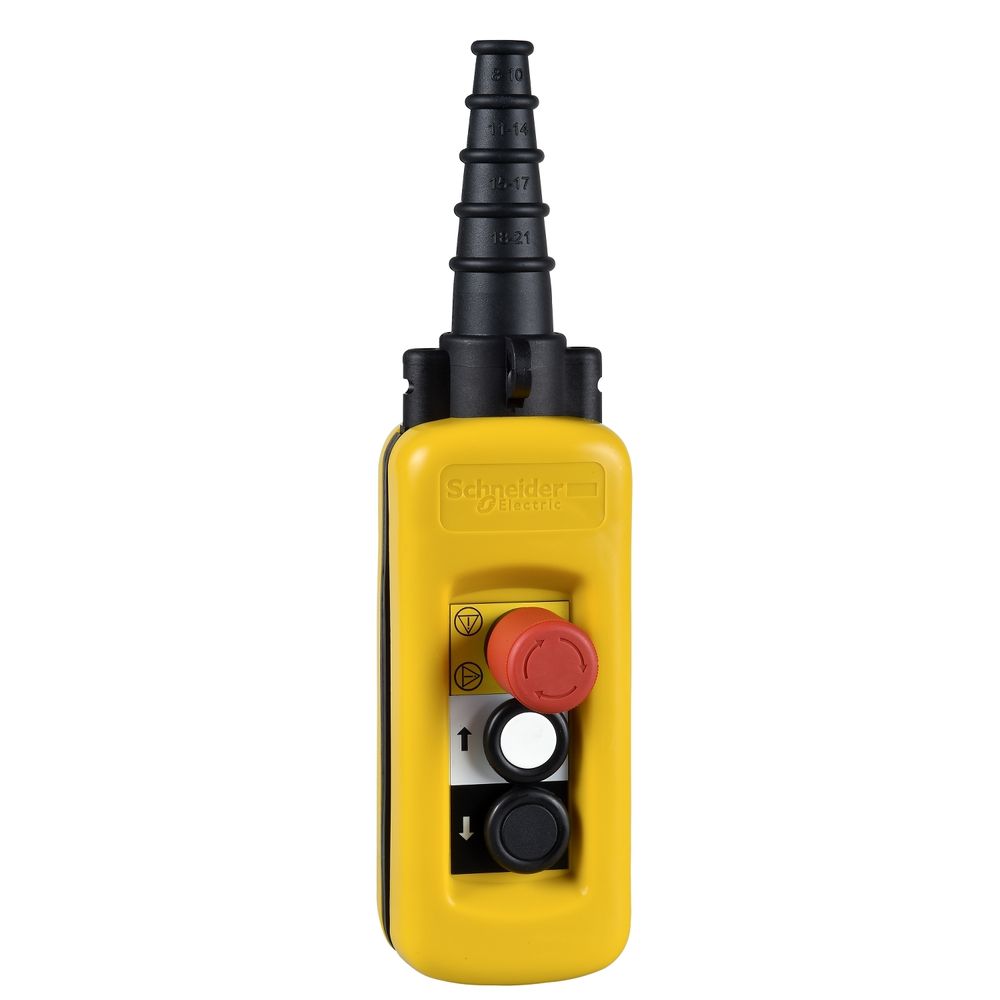

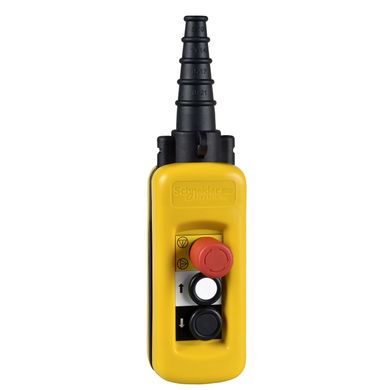

* Imagem meramente ilustrativa
