Botão Elemento De Contato 1nf – Schneider

linha de produto Harmony XB5
tipo de produto ou componente Bloco de contato
Nome abreviado do dispositivo ZBE
quantidade indivisível de venda 5
grau de proteção IP IP20 conforme IEC 60529
Operação dos contatos Abertura lenta
Tipo de bloco de contatos Único
Utilização dos contatos Contatos padrão
conexões - terminais:
Conexões por parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN 60947-1
Conexões por parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN 60947-1
Peso líquido 0,011 kg
tipo e composição dos contatos 1 NF
ruptura positiva Com conforme EN/IEC 60947-5-1 apêndice K
curso de operação:
1,5 mm (Comutação elétrica variável NF)
4,3 mm (Total percorrido)
força de operação 2 N Comutação elétrica variável NF
durabilidade mecânica 10000000 ciclos
torque de aperto 0,8…1,2 N.m conforme EN 60947-1
formato da cabeça do parafuso:
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas
força de operação
2 N Comutação elétrica variável NF
durabilidade mecânica
10000000 ciclos
torque de aperto 0,8…1,2 N.m conforme EN 60947-1
formato da cabeça do parafuso Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fenda Com slots compatível com Plano de Ø 5,5 mm chave de fendas
[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1

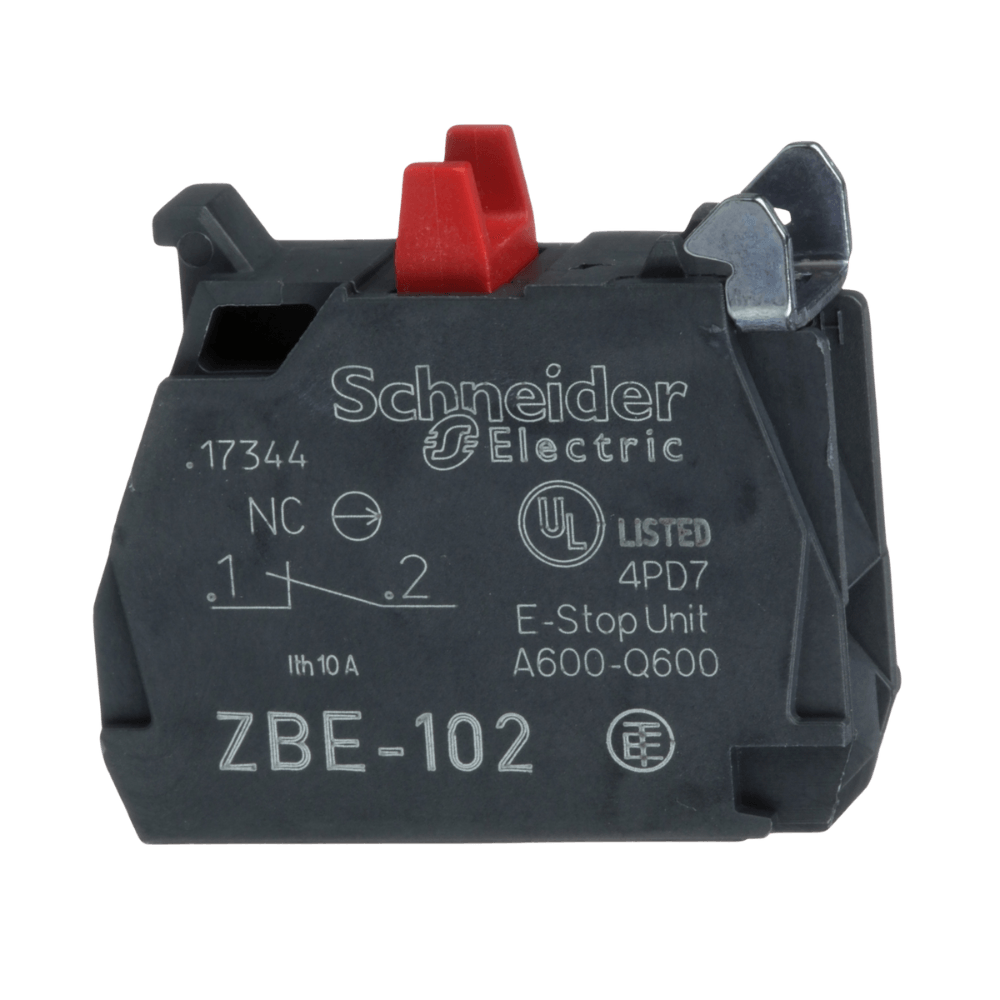

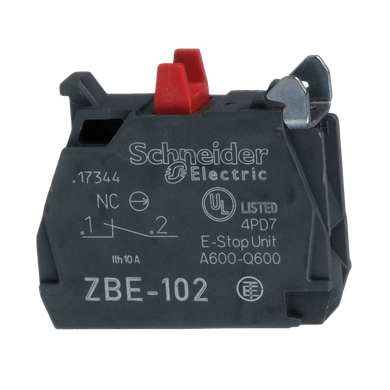

*imagem meramente ilustrativa*
