Chave Partida Direta Safety 24VCC 3RM1101-2AA04 0,1-0,5A Mola – Siemens

marca do produto SIRIUS
categoria de produto Partida de motor
designação do produto Partida direta à prova de falhas
design do produto Com proteção eletrônica contra sobrecarga e desconexão relacionada à segurança
designação de tipo de produto 3RM1
Dados técnicos gerais
variante do equipamento de acordo com IEC 60947-4-2 3
função do produto partida direta à prova de falhas
● proteção intrínseca do dispositivo Sim
● para proteção contra inversão de polaridade da fonte de alimentação Sim
adequação para operação do conector do dispositivo 3ZY12 Sim
perda de potência [W] para valor nominal da corrente
● em CA em estado operacional quente por pólo 0,01 W
● sem carga, participação de corrente típica de 1,37 W
valor nominal da tensão de isolamento 500 V
categoria de sobretensão III
valor nominal da resistência à tensão de surto 6 kV
tensão máxima permitida para separação protetora
● entre circuito principal e auxiliar 500 V
● entre controle e circuito auxiliar 250 V
resistência ao choque 6g / 11 ms
frequência operacional máxima 1 1/s
código de referência de acordo com IEC 81346-2 Q
Proibição de Substâncias (Data) 01/03/2017
Nome da substância SVHC Chumbo - 7439-92-1
Monóxido de chumbo (óxido de chumbo) - 1317-36-8
2,2',6,6'-tetrabromo-4,4'-isopropilidenodifenol - 79-94-7
função do produto
● início direto Sim
● partida reversa Não
função do produto proteção contra curto-circuito Não
Compatibilidade eletromagnética
EMC emitiu interferência de acordo com IEC 60947-1 classe A
Imunidade EMC de acordo com IEC 60947-1 Classe A
interferência conduzida
● devido a explosão de acordo com IEC 61000-4-4 3 kV / 5 kHz
● devido a sobretensão condutor-terra de acordo com IEC 61000-4-5 Linhas de sinal de 4 kV 2 kV
● devido a sobretensão condutor-condutor de acordo com IEC
61000-4-5
2kV
● devido à radiação de alta frequência de acordo com IEC 61000-
4-6
10V
interferência baseada em campo de acordo com IEC 61000-4-3 10 V/m
descarga eletrostática de acordo com IEC 61000-4-2 descarga de contato de 6 kV / descarga de ar de 8 kV
conduziu emissões de interferência HF de acordo com
CISPR11
Classe B para ambientes domésticos, empresariais e comerciais
emissão de interferência HF ligada ao campo de acordo com CISPR11 Classe B para ambientes domésticos, empresariais e comerciais
Dados relacionados à segurança
estado seguro Circuito de carga aberto
intervalo de teste de função máximo 1 a
intervalo de teste de diagnóstico por função de teste interno máximo 600 s
categoria de parada de acordo com IEC 60204-1 0
Valor B10d 2.500.000
taxa de falha [FIT] na taxa de falhas perigosas reconhecíveis
(λdd)
1 400 AJUSTE
taxa de falha [FIT] na taxa de perigos não reconhecíveis
falhas (λdu)
16 AJUSTE
nível médio de cobertura de diagnóstico (DCavg) 99%
MTTFd 75A

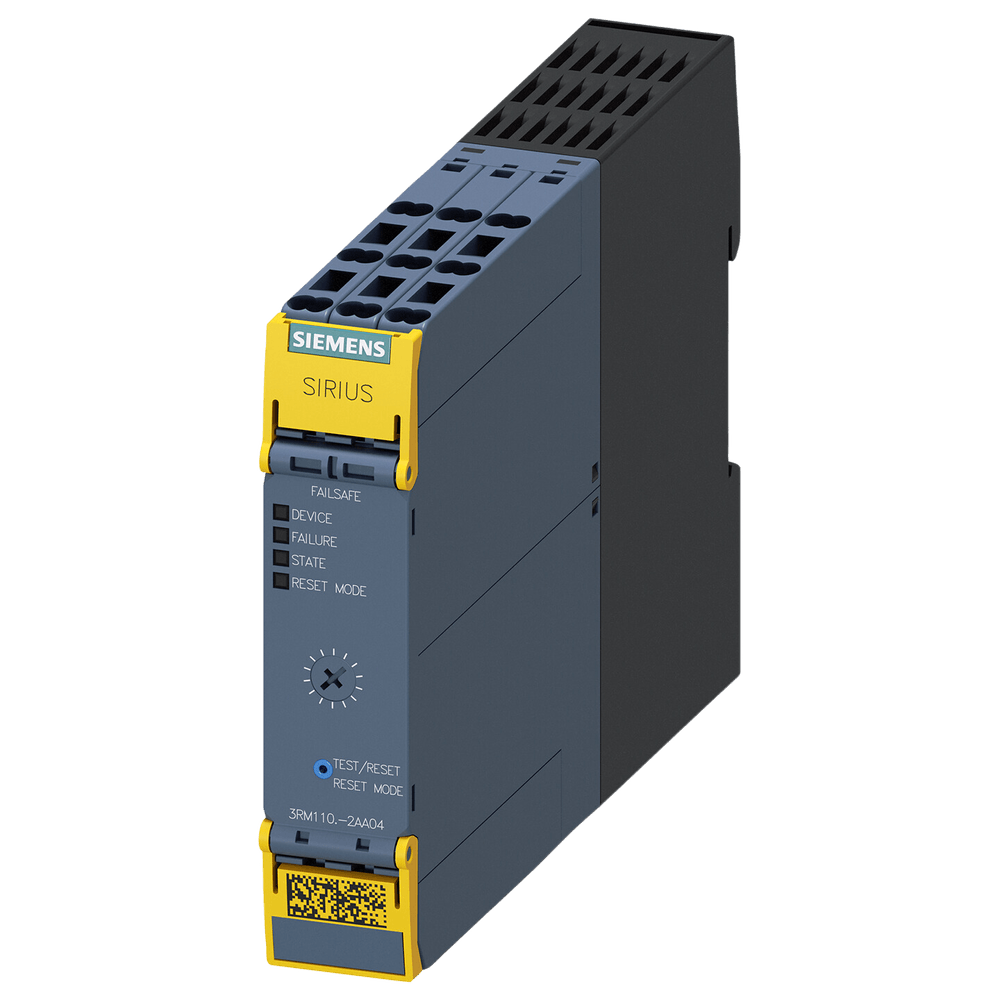

*Imagem meramente Ilustrativa*
