Bloco Terminal Mono P/Cabos 250A BPZ-KB-11/250 Cod.289967 - Eaton

Nome do produto: Outros acessórios básicos Eaton xEnergy
Número de catálogo: 289967
EAN: 4015082899677
Comprimento/profundidade do produto: 49 milímetros
Altura do produto: 95,4 milímetros
Largura do produto: 44,5 milímetros
Peso do produto: 0,477 kg
Conformidades: Em conformidade com RoHS
Certificações: IEC 60 947 -7 -1 / UL 1059

Usado com: Blocos de terminais unipolares
• Características especiais:
• Encaixa no trilho DIN ou na placa de base.
• Economize tempo na fiação.
• Economize 80% no espaço utilizado.
• Construção modular, sistemas de 1 a 4 polos podem ser construídos com vários blocos.
• Material, parafuso sextavado interno: aço
• Zincado (parafuso sextavado interno, acabamento de superfície)

Funções: Equipamento adicional
Classificação de torque: 19 Nm - 21 Nm / 168,1 lbf - 185,8 lbf (entrada). 2 Nm - 7 Nm / 17,7 lbf - 62 lbf (saída)
Seção transversal do condutor (flexível, fio fino) com manga de extremidade de cabo - máx.: 95 mm²
Seção transversal do condutor (flexível, fio fino) com manga de extremidade de cabo - mín.: 2,5 mm²
Seção transversal do condutor (sólido, fio sólido) - máx.: 120 mm²
Seção transversal do condutor (sólido, fio sólido) - mín.: 2,5 mm²
Classificação de amperagem: 250 A
Corrente nominal suportável de curta duração (Icw): 21 kA
Tensão nominal em CC Cu (IEC) - máx.: 1500 VCC
Número de postes: Unipolar
Grau de proteção: IP10
Posição de montagem: Universal
Material da braçadeira: Latão Simples
Índice de rastreamento comparativo (CTI): 600 V
Material da carcaça: PA66
Cor da caixa: Cinza claro (RAL 7035)

Método de montagem:
• Montagem em superfície
• Quadro de distribuição de piso
• Montagem embutida

Classificação de chama (UL 94): V-0
Temperatura de deflexão de calor: 100 °C
Número de posições de fixação por poste: 12
Número de unidades de fixação por poste: 12
Corrente de pico suportável nominal: 51 kA
Tensão nominal em CA Cu (CSA) - máx.: 600 VCA
Tensão nominal em CA Cu (IEC) - máx.: 1000 VCA
Tensão nominal em CA Cu (UL) - máx.: 600 VCA
Corrente nominal de operação (Ie) Cu (CSA): 230 A
Corrente nominal de operação (Ie) Cu (IEC): 250 A
Corrente nominal de operação (Ie) Cu (UL): 230 A

Capacidade do terminal (fio único/múltiplo)
• 2,5 mm² - 10 mm² (fio fino de saída (com luva))
• 2 - 3/0 AWG (fio fino de entrada (com luva))
• 35 mm² - 95 mm² (fio fino de entrada (com luva))
• 14 - 4 AWG (fio fino de saída (com luva))
• 2,5 mm² - 16 mm² (fio fino de saída (com luva))
• 14 - 2 AWG (saída)
• 16 - 6 AWG (saída)
• 2,5 mm² - 16 mm² (saída)
• 2,5 mm² - 35 mm² (saída)
• 35 mm² - 120 mm² (entrada)
• 16 - 8 AWG (saída)
• 16 - 8 AWG (fio fino de saída (com luva))
• 2 - 4/0 AWG (entrada)
• 2,5 mm² - 10 mm² (saída)
• 16 - 6 AWG (saída, fio fino (com luva))
• 2,5 mm² - 25 mm² (saída, fio fino (com luva))

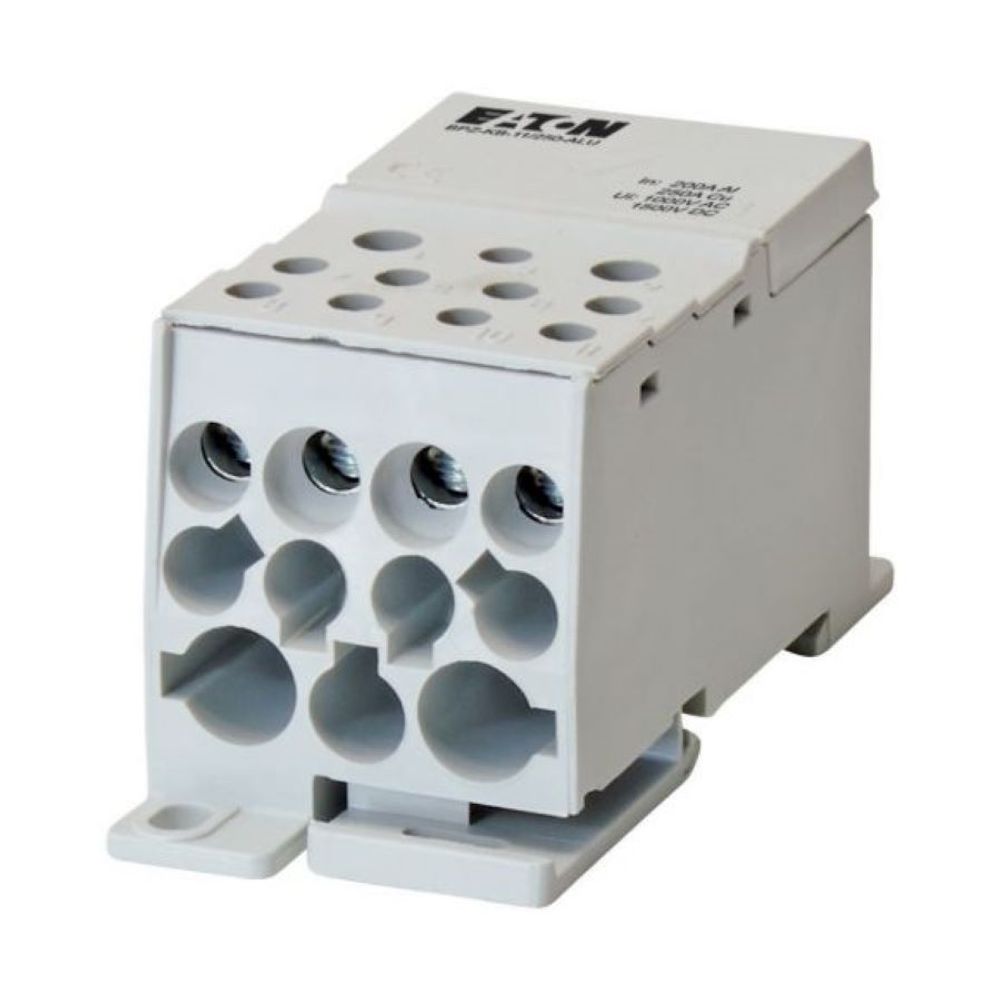

*Imagem meramente Ilustrativa*
