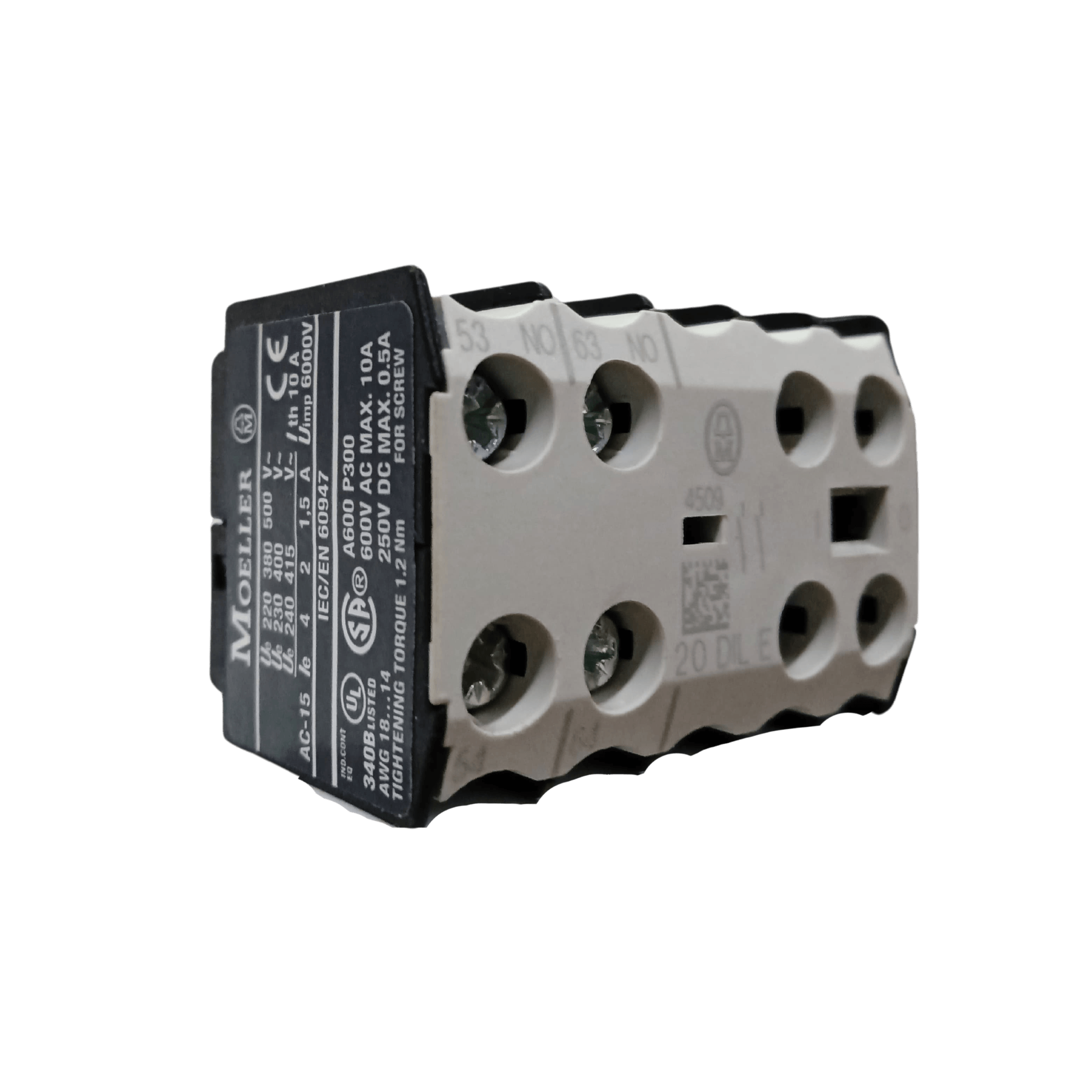

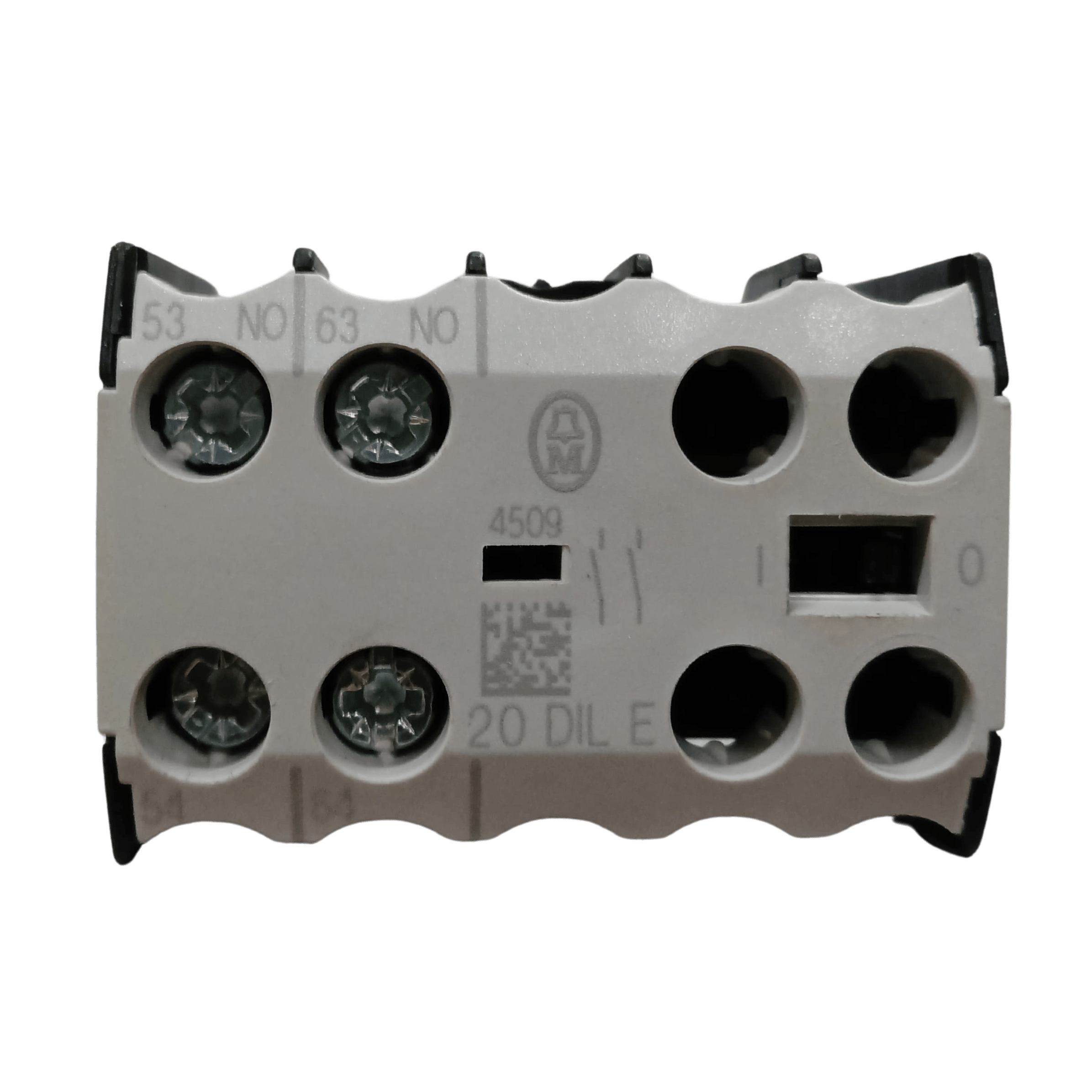

Contator Contato Aux. 20DILE 2NA Frontal P/Dilem E Diler - Moeller

Contator Contato Aux. 20DILE 2NA Frontal P/Dilem E Diler - Moeller Módulo de contacto auxiliar, com contactos opostos interligados, Elementos de comutação de acordo com EN 50005, Elementos de comutação de acordo com EN 50012 são preferidos., As combinações da versão E correspondem a EN 50011 e são preferidas., Função: para aplicações padrão, 2 pólos , Técnica de conexão: Terminais de parafuso, Corrente operacional nominal AC-15 220 V 230 V 240 V: Ie= 4 A, Corrente operacional nominal AC-15 380 V 400 V 415 V: Ie= 2 A, Contatos N/O = Normalmente abertos : 2 N/O, Tipo de montagem: Fixação frontal, Para uso com: DILEM-10(-G)(…), DILEM-01(-G)(…), DILEM-4(-G)(…), DILER40 (-G), DILER31(-G), DILER22, DILEEM-10(-G)(…), DILEEM-01(-G)(…) , DILEM12-10(-G)(…), DILEM12-01( -G)(…), Instruções: Contatos opostos intertravados de acordo com IEC/EN 60947-5-1 apêndice L, dentro dos módulos de contato auxiliar, também para os contatos auxiliares integrados do DILE(E)M, Contatos auxiliares usados ​​como espelho contatos de acordo com IEC/EN 60947-4-1 Apêndice F (não aberto tarde N/C), número de código e versão da combinação Número distintivo: 60 E, 51, 42. Nome comercial do produto DIL Tipo de Produto Acessório Subtipo de produto Módulo de contato auxiliar Notas de Catálogo Contatos auxiliares usados ​​como contatos espelho (de acordo com IEC/EN 60947-4-1 Apêndice F (não aberto tarde N/C)) Corrente térmica convencional na temperatura ambiente máxima permitida. Contatos opostos intertravados de acordo com IEC/EN 60947-5-1 apêndice L, dentro dos módulos de contato auxiliar, também para os contatos auxiliares integrados do DILE(E)M Corrente operacional nominal: Condições de ativação e desativação baseadas em CC -13, constante de tempo conforme especificado. Devem ser preferidos elementos de comutação de acordo com EN 50012. As combinações da versão E correspondem à EN 50011 e são preferidas. Recursos e funções Tipo de conexão elétrica Conexão roscada Características Contatos opostos interligados dentro de um módulo de contato auxiliar (de acordo com IEC 60947-5-1 Anexo L) Equipado com: Elementos de comutação de acordo com EN 50005 Contatos opostos interligados Funções Para aplicações padrão Número de postes Dois pólos informações gerais Grau de proteção IP20 Vida útil, mecânica 20.000.000 operações (operado em CC) 10.000.000 operações (operado em CA) 200.000 operações (em 240 V, AC-15) 150.000 operações (em 240 V, CC, L/R = 50 ms: 2 contatos em série 0,5 A) Modelo Montagem superior Método de montagem Fixação frontal Posição de montagem Conforme necessário (exceto vertical com terminais A1/A2 na parte inferior) Frequência de operação 9.000 operações/h Categoria de sobretensão III Grau de poluição 3 Proteção À prova de dedos e costas da mão, Proteção contra contato direto quando acionado pela frente (EN 50274) Tensão nominal suportável de impulso (Uimp) 6000 V CA Resistência ao choque 10 g, contato normalmente aberto, mecânico, conforme IEC/EN 60068-2-27, choque semi-senoidal 10 ms 8 g, contato normalmente fechado, mecânico, conforme IEC/EN 60068-2-27, meio choque sinusoidal 10 ms Condições ambientais climáticas Temperatura ambiente de operação - min -25ºC Temperatura ambiente de operação - máx. 50ºC Temperatura ambiente de operação (incluída) - min 25ºC Temperatura ambiente de operação (incluída) - máx. 40ºC Temperatura ambiente de armazenamento - min 40ºC Temperatura ambiente de armazenamento - máx. 80°C Impermeabilização climática Calor úmido, cíclico, conforme IEC 60068-2-30 Calor úmido, constante, conforme IEC 60068-2-78 Capacidades terminais Capacidade terminal (flexível com ponteira) 2 x (0,75 - 1,5) mm² 1 x (0,75 - 1,5) mm² Capacidade terminal (sólida) 2 x (0,75 - 2,5) mm² 1 x (0,75 - 2,5) mm² Capacidade do terminal (AWG sólido/trançado) Simples 18 – 14, duplo 18 – 14 Tamanho do parafuso M3.5, parafuso terminal Tamanho da chave de fenda 2, parafuso terminal, chave de fenda Pozidriv 0,8 x 5,5/1 x 6 mm, parafuso terminal, chave de fenda padrão Torque de aperto 1,2 Nm, terminais de parafuso Classificação elétrica Tensão operacional nominal (Ue) em CA - máx. 600V Tensão nominal de isolamento (Ui) 690V Corrente operacional nominal (Ie) 1,5 A a 110 V, DC L/R ≤ 15 ms (com 3 contatos em série) 0,5 A a 220 V, DC L/R ≤ 15 ms (com 3 contatos em série) 2,5 A a 60 V, DC L/R ≤ 15 ms (com 2 contatos em série) 2,5 A a 24 V, DC L/R ≤ 15 ms (com 1 contato em série) Corrente operacional nominal (Ie) em AC-15, 220 V, 230 V, 240 V 4A Corrente operacional nominal (Ie) em AC-15, 380 V, 400 V, 415 V 2A Corrente operacional nominal (Ie) em AC-15, 500 V 1,5A Isolamento seguro 300 V CA, entre contatos auxiliares, conforme EN 61140 300 V CA, entre bobina e contatos auxiliares, conforme EN 61140 Classificação de curto-circuito Classificação de proteção contra curto-circuito 10 A rápido, 500 V, Fusível máximo, Classificação de curto-circuito sem soldagem, Contatos Classificação de proteção contra curto-circuito sem soldagem 6 A gG/gL, 500 V, máx. Fusível, Contatos Corrente térmica convencional Ith Corrente térmica convencional com contatos auxiliares (1 polo, aberto) 10A Capacidade de comutação Capacidade de comutação (contatos auxiliares, uso geral) 0,5 A, 250 V CC, (UL/CSA) 10 A, 600 V CA, (UL/CSA) Capacidade de comutação (contatos auxiliares, serviço piloto) A600, operado por CA (UL/CSA) P300, operado por CC (UL/CSA) Contatos Número do código 60E 51 em combinação com DILER-31(-G) 42 em combinação com DILER-22 Confiabilidade do circuito de controle < 2 λ, < 1 falha em 100.000.000 operações (em Uₑ = 24 V CC, Umin = 17 V, Imin = 5,4 mA) Número de contatos (contatos de mudança) 0 Número de contatos (contatos normalmente fechados) 0 Número de contatos (contatos normalmente abertos) 2 Verificação de projeto Dissipação de calor do equipamento, Pvid dependente de corrente 0W Capacidade de dissipação de calor Pdiss 0W Dissipação de calor por pólo, Pvid dependente da corrente 0,24W Corrente operacional nominal para dissipação de calor especificada (In) 4A Dissipação de calor estático, Pvs não dependente de corrente 0W 10.2.2 Resistência à corrosão Atende aos requisitos da norma do produto. 10.2.3.1 Verificação da estabilidade térmica dos invólucros Atende aos requisitos da norma do produto. 10.2.3.2 Verificação da resistência dos materiais isolantes ao calor normal Atende aos requisitos da norma do produto. 10.2.3.3 Resistir. de Insul. esteira. ao calor/fogo anormal por eleição interna. efeitos Atende aos requisitos da norma do produto. 10.2.4 Resistência à radiação ultravioleta (UV) Atende aos requisitos da norma do produto. 10.2.5 Elevação Não se aplica, pois todo o quadro precisa ser avaliado. 10.2.6 Impacto mecânico Não se aplica, pois todo o quadro precisa ser avaliado. 10.2.7 Inscrições Atende aos requisitos da norma do produto. 10.3 Grau de proteção dos conjuntos Não se aplica, pois todo o quadro precisa ser avaliado. 10.4 Folgas e distâncias de fuga Atende aos requisitos da norma do produto. 10.5 Proteção contra choque elétrico Não se aplica, pois todo o quadro precisa ser avaliado. 10.6 Incorporação de dispositivos e componentes de comutação Não se aplica, pois todo o quadro precisa ser avaliado. 10.7 Circuitos elétricos internos e conexões É de responsabilidade do montador do painel. 10.8 Conexões para condutores externos É de responsabilidade do montador do painel. 10.9.2 Rigidez elétrica em frequência industrial É de responsabilidade do montador do painel. 10.9.3 Tensão suportável de impulso É de responsabilidade do montador do painel. 10.9.4 Teste de invólucros feitos de material isolante É de responsabilidade do montador do painel. 10.10 Aumento de temperatura O construtor do painel é responsável pelo cálculo do aumento de temperatura. A Eaton fornecerá dados de dissipação de calor para os dispositivos. 10.11 Classificação de curto-circuito É de responsabilidade do montador do painel. As especificações do quadro devem ser observadas. 10.12 Compatibilidade eletromagnética É de responsabilidade do montador do painel. As especificações do quadro devem ser observadas. 10.13 Função mecânica O dispositivo atende aos requisitos, desde que observadas as informações do folheto de instruções (IL). DADOS TÉCNICOS ETIM 8.0 Componentes industriais de baixa tensão (EG000017) / Bloco de contato auxiliar (EC000041) Engenharia elétrica, automação, engenharia de controle de processos / Tecnologia de comutação de baixa tensão / Componente para tecnologia de comutação de baixa tensão / Bloco de comutação auxiliar (ecl@ss10.0.1-27-37-13-02 [AKN342013]) Número de contatos como contato de mudança 0 Número de contatos como contato normalmente aberto 2 Número de contatos como contato normalmente fechado 0 Número de interruptores de sinal de falha 0 Corrente nominal de operação Ie em AC-15, 230 V 4A Tipo de conexão elétrica Conexão roscada Modelo Montagem superior Método de montagem Fixação frontal Suporte de lâmpada Nenhum *Imagem meramente Ilustrativa*
