Contator Tripolar 1NA+1NF 24VCC LC1DBD09 - Schneider

Contator TeSys Deca, 3 polos (3NA), para aplicações de controle de motores até 9A/690V AC-3/3e (4kW@400V). Fornece uma bobina de 24 Vcc com módulo supressor de transientes, contatos auxiliares embutidos 1NA+1NF (certificado espelho NF), conexão por terminais de grampo de parafuso. Para taxas de operação de até 3600 ciclos/hora e ambientes de até 60°C, proporciona alta confiabilidade e durabilidade para aplicações exigentes.

Linha de Produto: TeSys Deca
Tipo de Produto ou Componente: Contator
Nome Abreviado do Dispositivo: LC1D
Aplicação do Contator: Controle do motor
Carga Resistiva: Sim
Categoria de Uso:

CA-4
CA-1
CA-3
AC-3e
Descrição de Polos: 3P
Tensão de Operação Nominal ([Ue]):

Circuito de potência: <= 690 V CA, 25-400 Hz
Circuito de potência: <= 300 V CC
Corrente Nominal de Operação ([Ie]):

9 A (até <60 °C) a <= 440 V CA para CA-3
25 A (até <60 °C) a <= 440 V CA para CA-1
9 A (até <60 °C) a <= 440 V CA para AC-3e
Tensão do Circuito de Controle ([Uc]): 24 V CC

Complementar:
Alimentação do Motor (kW):

2,2 kW a 220-230 V CA, 50/60 Hz (CA-3)
4 kW a 380-400 V CA, 50/60 Hz (CA-3)
4 kW a 415-440 V CA, 50/60 Hz (CA-3)
5,5 kW a 500 V CA, 50/60 Hz (CA-3)
5,5 kW a 660-690 V CA, 50/60 Hz (CA-3)
2,2 kW a 400 V CA, 50/60 Hz (CA-4)
2,2 kW a 220-230 V CA, 50/60 Hz (AC-3e)
4 kW a 380-400 V CA, 50/60 Hz (AC-3e)
4 kW a 415-440 V CA, 50/60 Hz (AC-3e)
5,5 kW a 500 V CA, 50/60 Hz (AC-3e)
5,5 kW a 660-690 V CA, 50/60 Hz (AC-3e)
Alimentação do Motor (cv):

1 hp a 230/240 V CA, 50/60 Hz para motores monofásicos
2 hp a 200/208 V CA, 50/60 Hz para motores trifásicos
2 hp a 230/240 V CA, 50/60 Hz para motores trifásicos
5 hp a 460/480 V CA, 50/60 Hz para motores trifásicos
7,5 hp a 575/600 V CA, 50/60 Hz para motores trifásicos
0,33 hp a 115 V CA, 50/60 Hz para motores monofásicos
Código de Compatibilidade: LC1D
Composição de Contatos de Polos: 3 NA
Cobertura de Proteção: Com

Corrente Térmica ao Ar Livre Convencional ([Ith]):

25 A (a 60 °C) para circuito de potência
10 A (a 60 °C) para circuito de sinalização
Capacidade de Fechamento Nominal (Irms):

250 A a 440 V para circuito de potência conforme IEC 60947
140 A CA para circuito de sinalização conforme IEC 60947-5-1
250 A CC para circuito de sinalização conforme IEC 60947-5-1
Capacidade de Corte Nominal: 250 A a 440 V para circuito de potência conforme IEC 60947

Corrente Nominal de Curta Duração Admissível ([Icw]):

105 A a 40 °C por 10 s para circuito de potência
210 A a 40 °C por 1 s para circuito de potência
30 A a 40 °C por 10 min para circuito de potência
61 A a 40 °C por 1 min para circuito de potência
100 A por 1 s para circuito de sinalização
120 A por 500 ms para circuito de sinalização
140 A por 100 ms para circuito de sinalização
Classificação do Fusível Associado:

10 A gG para circuito de sinalização conforme IEC 60947-5-1
25 A gG a <= 690 V, coordenação tipo 1 para circuito de potência
20 A gG a <= 690 V, coordenação tipo 2 para circuito de potência
Impedância Média: 2,5 MΩ - Ith 25 A, 50 Hz para circuito de potência

Dissipação de Alimentação por Polo:

1,56 W para CA-1
0,2 W para CA-3
0,2 W para AC-3e
Tensão de Isolamento Nominal ([Ui]):

Circuito de potência: 690 V para IEC 60947-4-1
Circuito de potência: 600 V CSA certificado
Circuito de potência: 600 V UL certificado
Circuito de sinalização: 690 V para IEC 60947-1
Circuito de sinalização: 600 V CSA certificado
Circuito de sinalização: 600 V UL certificado
Categoria de Sobretensão: III
Grau de Poluição: 3
Tensão Nominal Suportável de Impulso ([Uimp]): 6 kV conforme IEC 60947

Nível de Fiabilidade de Segurança:

B10d = 1.369.863 ciclos contator com carga nominal para EN/ISO 13849-1
B10d = 20.000.000 ciclos contator com carga mecânica para EN/ISO 13849-1
Durabilidade Mecânica: 30 Mciclos
Durabilidade Elétrica:

0,6 Mciclos a 25 A CA-1 no [Ue] <= 440 V
2 Mciclos a 9 A CA-3 no [Ue] <= 440 V
2 Mciclos a 9 A AC-3e no [Ue] <= 440 V
Tipo do Circuito de Controle: CC padrão
Tecnologia da Bobina: Supressor de diodo limitador de pico bidirecional integrado

Limites de Tensão do Circuito de Controle:

0,1-0,25 [Uc], -40…70 °C, saída CC
0,7-1,25 [Uc], -40…60 °C, funcionamento CC
1-1,25 [Uc], 60…70 °C, funcionamento CC
Potência de Irrupção: 5,4 W a 20 °C
Consumo de Potência de Manutenção: 5,4 W a 20 °C
Tempo de Funcionamento:

63 ±15 % ms para Fechamento
20 ±20 % ms para Abertura
Constante Temporal: 28 ms
Taxa Máxima de Operação: 3600 cic/h a 60 °C

Conexões - Terminais:

Circuito de potência:

Terminais de parafuso 1: 1-4 mm² - Cabos flexíveis, sem extremidade do cabo
Terminais de parafuso 2: 1-4 mm² - Cabos flexíveis, sem extremidade do cabo
Terminais de parafuso 1: 1-4 mm² - Cabos flexíveis, com extremidade do cabo
Terminais de parafuso 2: 1-2,5 mm² - Cabos flexíveis, com extremidade do cabo
Terminais de parafuso 1: 1-4 mm² - Cabos sólidos, sem extremidade do cabo
Terminais de parafuso 2: 1-4 mm² - Cabos sólidos, sem extremidade do cabo
Circuito de controle:

Terminais de parafuso 1: 1-4 mm² - Cabos flexíveis, sem extremidade do cabo
Terminais de parafuso 2: 1-4 mm² - Cabos flexíveis, sem extremidade do cabo
Terminais de parafuso 1: 1-4 mm² - Cabos flexíveis, com extremidade do cabo
Terminais de parafuso 2: 1-2,5 mm² - Cabos flexíveis, com extremidade do cabo
Terminais de parafuso 1: 1-4 mm² - Cabos sólidos, sem extremidade do cabo
Terminais de parafuso 2: 1-4 mm² - Cabos sólidos, sem extremidade do cabo

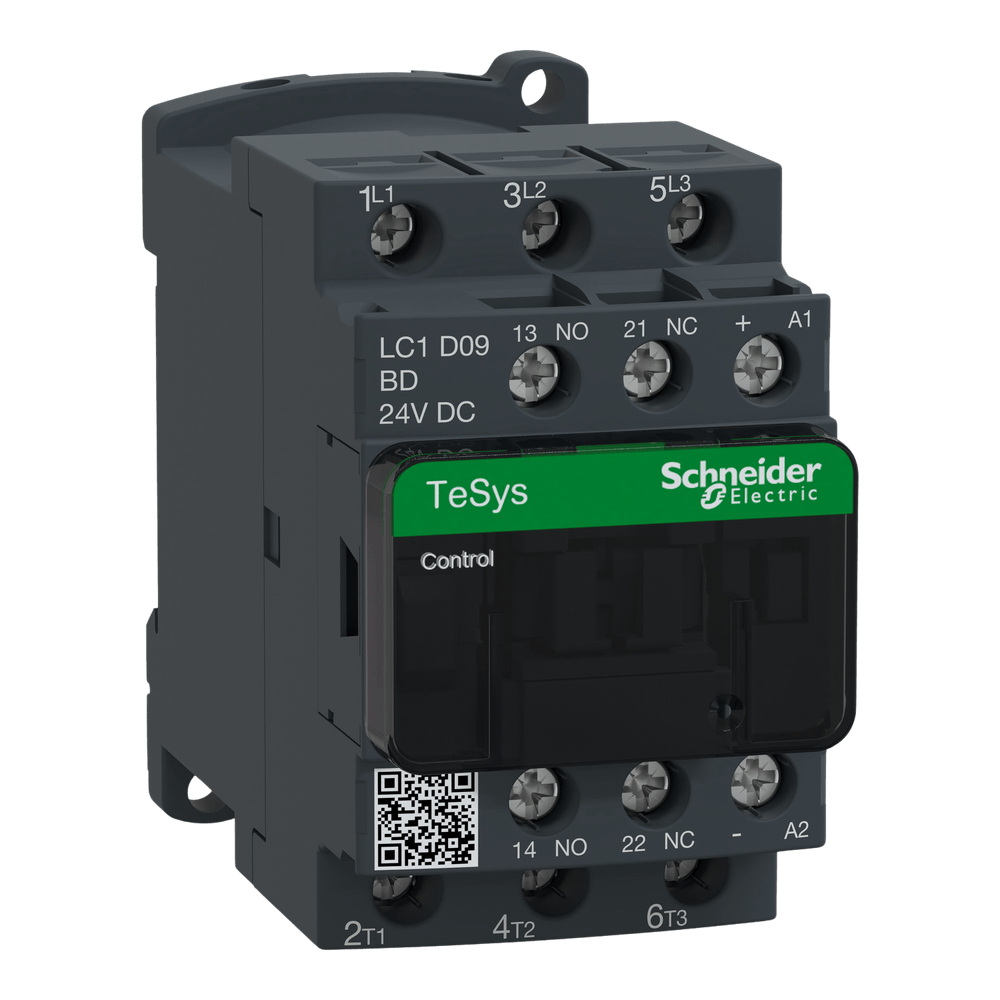

*imagem meramente ilustrativa*
