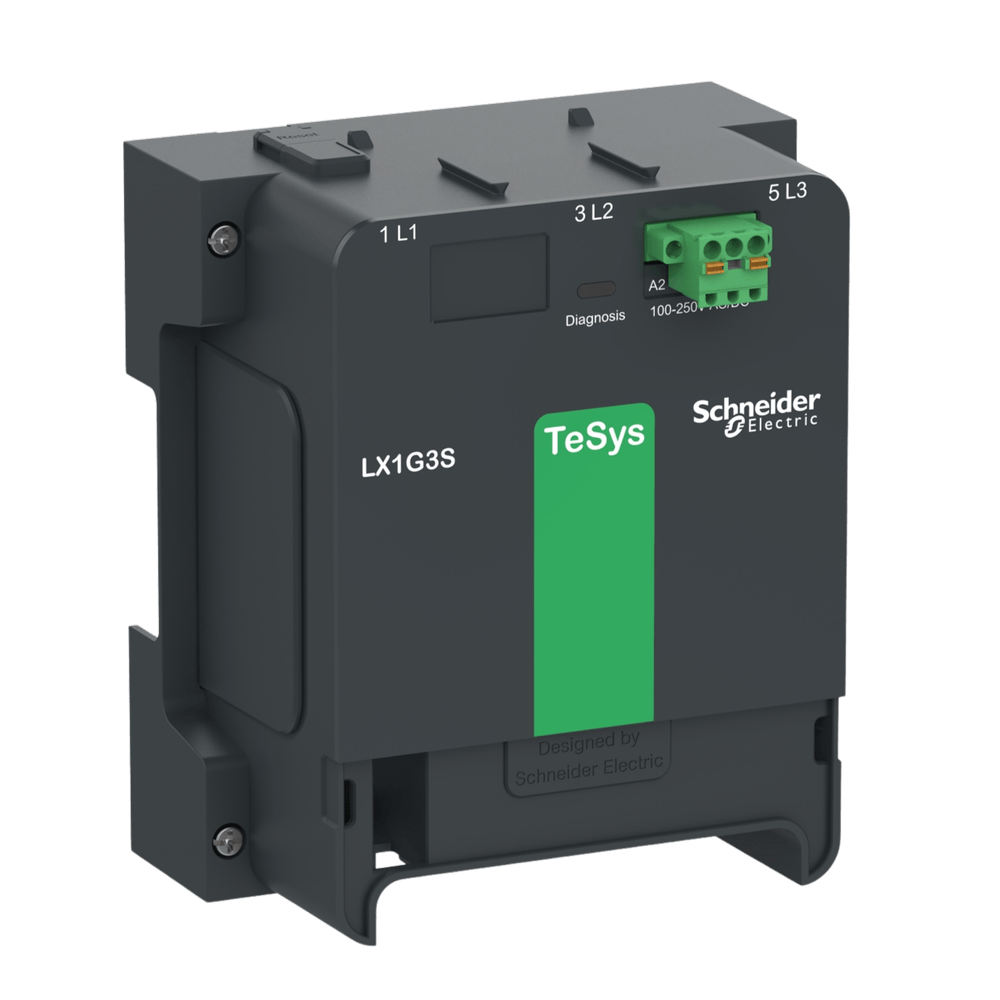

Módulo De Controle 130v Ac/Dc Tesys G400/500 STD LX1G3SEHEN - Schneider

É um módulo de controle 48-130V CA/CC para contator TeSys Giga 400-500 de 3 pólos (versão avançada). Bobina projetada para menor consumo de energia e maior intervalo de tensão, conexão por terminal de mola. Permite a operação do contator com altas taxas de operação AC-3 até 600 ciclos/hora e ambientes até 60°C. O módulo de controle possui conectores para conectar os circuitos de controle da bobina A1, A2, estado do polo e circuitos de sinalização de diagnóstico. Diagnóstico de desgaste de contato local (CWD) como função padrão, monitoramento contínuo com indicadores de integridade e alarme. Ele fornece proteção IP2x na face frontal com coberturas em conformidade com IEC 60529 e VDE 0106. É acessível pela frente e mantido com tempos de parada muito baixos. O QR code exclusivo fornece acesso rápido a dados completos do produto.
Tipo de produto ou componente
Bobina do contator
Nome abreviado do dispositivo
LX1G
Descrição de polos
3P
compatibilidade da linha
TeSys G LX1G bobina do contator
Compatibilidade do produto
LC1G400...500
[Uc] Tensão do circuito de controle
48...130 V CA/CC 50/60 Hz
tempo de operação
20...35 ms Abertura
40...55 ms Fechamento
durabilidade mecânica
5 Mciclos
Maximum operating rate
600 cic/mn a <60 °C
Complementar
tecnologia da bobina
Built-in bidirectional peak limiting
limites de tensão de circuito de controle
Funcionamento: 0,8...1.1 Uc (a 60 °C)
Saída: 0...0.45 Uc (a 60 °C)
conexões - terminais
Circuito de controle: push-in termination 1 cabo(s) 0,2…2,5 mm² entrançado sólido without cable end sleeve AWG 26...AWG 12
Circuito de controle: push-in termination 1 cabo(s) 0,25…2,5 mm² Flexível with cable end sleeve AWG 24...AWG 14
Circuito de controle: push-in termination 2 cabo(s) 0,5…1,0 mm² rigid or stranded with cable end sleeve AWG 20...AWG 18
potência de irrupção em VA
1065 VA a 120 V CA, 60 Hz
potência de irrupção em W
760,0 W CC
consumo de potência de manutenção em VA
15,8 VA a 120 V CA, 60 Hz
consumo de potência de manutenção em W
4,9 W of CC Rede
Meio ambiente
grau de proteção IP
IP20 conforme IEC 60529
altitude de funcionamento
3000 m Sem redução de valor
5000 m com
Compatibilidade eletromagnética
Imunidade EMC conforming to IEC 60947-4-1
Testes de emissão critério A conforming to IEC 60947-4-1
Imunidade a interferência radioelétrica irradiada - test level: 20 V/m conforming to EN/IEC 61000-4-3
Teste de imunidade contra quedas e interrupções da tensão conforming to SEMI F47
Normas
EN/IEC 60947-4-1
UL 60947-4-1A
CSA C22.2 No 60947-4-1
grau de poluição
3 conforme IEC 60947-1
Temperatura ambiente para funcionamento
-25…60 °C
Temperatura ambiente para armazenamento
-60…80 °C
temperatura ambiente do ar admissível ao redor do dispositivo
-40…70 °C a Uc

* Imagem meramente ilustrativas
