Contator Auxiliar 220V 60Hz 3RH1140-1AN10 - Siemens
Ref:
00231402
Contator Auxiliar 220V 60Hz 3RH1140-1AN10 - Siemens
Ref:
00231402
De: R$ 0,00Por: R$ 107,99ou X de
-
+
Calcule o frete e o prazo:
Calcule o valor do frete e prazo de entrega para a sua região
Especificação
Especificações Gerais
| Marca | Siemens |
|---|---|
| Referencia Fabricante | 3RH1140-1AN10 |
| Tensão | 220V |
Descrição
Contator Auxiliar 220V 60Hz 3RH1140-1AN10 - Siemens
Nome da Marca: SIRIUS
Designação do Produto: Contator Auxiliar
Dados Técnicos Gerais
Tamanho do Contator: S00
Expansão do Produto:
● Interruptor auxiliar: Sim
Tensão de Isolamento
● Com grau de poluição 3 (valor nominal): 690 V
Grau de Poluição: 3
Tensão de Impulso Suportável: 6 kV
Resistência ao Choque:
● 10g / 5 ms, 5g / 10 ms
Durabilidade Mecânica:
● Do contator (típica): 30.000.000 ciclos
● Com bloco de interruptor auxiliar eletronicamente adequado (típica): 5.000.000 ciclos
● Com bloco de interruptor auxiliar montado (típica): 10.000.000 ciclos
Identificação de Referência: IEC 81346-2:2009 K
Diretiva RSP: 07/01/2006
Peso: 0,2 kg
Condições Ambientais
● Altura de montagem acima do nível do mar (máximo): 2.000 m
● Temperatura ambiente durante operação: -25 ... +60 °C
● Durante armazenamento: -55 ... +80 °C
● Durante transporte: -55 ... +80 °C
Circuito de Corrente de Comando/Ativação
Tipo de Tensão: CA
Tensão de Alimentação de Comando em CA:
● 60 Hz (valor nominal): 220 V
● Fator de trabalho da tensão de alimentação: 0,85 ... 1,1
Potência de Acionamento da Bobina:
● Em CA: 27 VA
Potência de Retenção da Bobina:
● Em CA: 4,6 VA
● Fator de potência indutiva: 0,27
Circuito de Corrente Secundário
Número de Contatos:
● NF para contatos auxiliares: 0
● NA para contatos auxiliares: 4
Corrente de Serviço em AC-15:
● 230 V: 6 A
● 400 V: 3 A
● 500 V: 2 A
● 690 V: 1 A
Corrente de Serviço com Caminho de Corrente em DC-13:
● 24 V: 10 A
● 110 V: 1 A
● 220 V: 0,27 A
Proteção contra Curto-Circuito:
● Fusível gL/gG: 10 A
Montagem/Fixação
● Posição de Montagem: Vertical, rotativo +/-180°, inclinável +/-22,5°
Fixação: Parafusos e trinquete
Dimensões:
● Altura: 57,5 mm
● Largura: 45 mm
● Profundidade: 72 mm
Conexões/Terminais
● Conexão elétrica: Parafusada
● Seção de condutores conectáveis para contatos auxiliares:
— Unifilar: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— Fio fino com tratamento de terminal: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Segurança
● Proporção de falhas perigosas (taxa de demanda baixa): 40%
● Taxa de demanda elevada: 75%
Vida útil (IEC 61508):
● T1 para intervalo de teste: 20 anos
Segurança Elétrica:
● Proteção contra choque elétrico: Proteção aos dedos

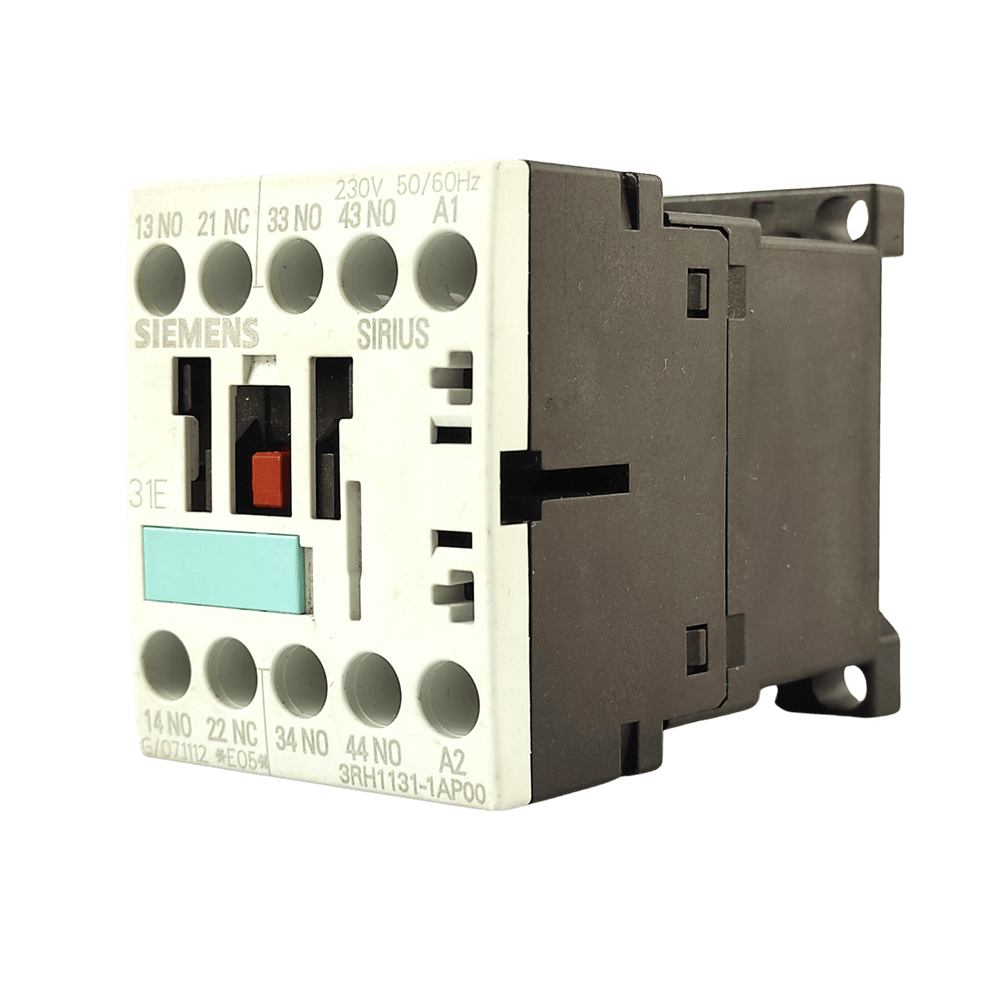

* Imagem meramente ilustrativas
