Contator Auxiliar 3RH2122-1BB40 24VCC 50/60HZInnovations - Siemens

Nome da marca do produto: SIRIUS
Designação do produto: Contactor auxiliar
Designação do tipo de produto: 3RH2

Dados técnicos gerais
Tamanho do contator: S00
Expansão do produto: Interruptor auxiliar: Sim
Potência de perda [W] em valor nominal de corrente sem carga: 4 W
Tensão de isolamento com grau de poluição 3 em CA valor nominal: 690 V
Grau de poluição: 3
Tensão de impulso suportável valor nominal: 6 kV
Resistência ao choque com impulso retangular:
● Em CC: 10g / 5 ms, 5g / 10 ms
Resistência ao choque com pulso senoidal:
● Em CC: 15g / 5 ms, 8g / 10 ms
Durabilidade mecânica:
● Do contator: típica 30.000.000
● Do contator com bloco de interruptor auxiliar eletronicamente adequado montado: típica 5.000.000
● Do contator com bloco de interruptor auxiliar montado: típica 10.000.000
Identificação de referência de acordo com IEC 81346-2:2009: K
Diretiva RSP (Data): 10/01/2009
Peso: 0,271 kg

Condições ambientais
Altura de montagem em altura acima do nível do mar: máximo 2.000 m
Temperatura ambiente:
● Durante operação: -25 ... +60 °C
● Durante o armazenamento: -55 ... +80 °C
Umidade relativa do ar mínimo: 10 %
Umidade relativa do ar com 55 ºC de acordo com IEC 60068-2-30 máximo: 95 %

Pegada ambiental
Declaração ambiental de produto (EPD): Sim
Potencial de Aquecimento Global [CO2 eq] total: 133 kg
Potencial de Aquecimento Global [CO2 eq] durante fabricação: 1,3 kg
Potencial de Aquecimento Global [CO2 eq] durante operação: 132 kg
Potencial de Aquecimento Global [CO2 eq] após final da vida útil: -0,227 kg

Circuito de corrente principal
Frequência de arranque sem carga:
● Em CA: 10.000 1/h
● Em CC: 10.000 1/h

Circuito de corrente de comando/ativação
Tipo de tensão da tensão de alimentação de comando: CC
Tensão de alimentação de comando em CC valor nominal: 24 V
Fator da área de trabalho da tensão de alimentação de comando da bobina magnética em CC:
● Valor inicial: 0,8
● Valor final: 1,1
Potência de aperto da bobina magnética em CC: 4 W
Potência de retenção da bobina magnética em CC: 4 W
Retardo de acionamento:
● Em CC: 30 ... 100 ms
Retardo de abertura:
● Em CC: 7 ... 13 ms
Tempo de arco: 10 ... 15 ms

Circuito de corrente secundário
Número de NF para contatos auxiliares: 2
● Comutável sem atraso: 2
Número de NA para contatos auxiliares: 2
● Comutável sem atraso: 2
Indicador e letra de identificação para elementos de contato: 22 E
Corrente de serviço em AC-12 máximo: 10 A
Corrente de serviço em AC-15:
● Com 230 V valor nominal: 10 A
● Com 400 V valor nominal: 3 A
● Com 500 V valor nominal: 2 A
● Com 690 V valor nominal: 1 A
Corrente de serviço com 1 caminho de corrente em DC-12:
● Em 24 V valor nominal: 10 A
● Com 110 V valor nominal: 3 A
● Com 220 V valor nominal: 1 A
● Com 440 V valor nominal: 0,3 A
● Com 600 V valor nominal: 0,15 A
Corrente de serviço com 2 caminhos de corrente em linha em DC-12:
● Em 24 V valor nominal: 10 A
● Com 60 V valor nominal: 10 A
● Com 110 V valor nominal: 4 A
● Com 220 V valor nominal: 2 A
● Com 440 V valor nominal: 1,3 A
● Com 600 V valor nominal: 0,65 A
Corrente de serviço com 3 caminhos de corrente em linha em DC-12:
● Em 24 V valor nominal: 10 A
● Com 60 V valor nominal: 10 A
● Com 110 V valor nominal: 10 A
● Com 220 V valor nominal: 3,6 A
● Com 440 V valor nominal: 2,5 A
● Com 600 V valor nominal: 1,8 A
Frequência de manobra em DC-12 máximo: 1.000 1/h
Corrente de serviço com 1 caminho de corrente em DC-13:
● Em 24 V valor nominal: 10 A
● Com 110 V valor nominal: 1 A
● Com 220 V valor nominal: 0,3 A
● Com 440 V valor nominal: 0,14 A
● Com 600 V valor nominal: 0,1 A
Corrente de serviço com 2 caminhos de corrente em linha em DC-13:
● Em 24 V valor nominal: 10 A
● Com 60 V valor nominal: 3,5 A
● Com 110 V valor nominal: 1,3 A
● Com 220 V valor nominal: 0,9 A
● Com 440 V valor nominal: 0,2 A
● Com 600 V valor nominal: 0,1 A
Corrente de serviço com 3 caminhos de corrente em linha em DC-13:
● Em 24 V valor nominal: 10 A
● Com 60 V valor nominal: 4,7 A
● Com 110 V valor nominal: 3 A
● Com 220 V valor nominal: 1,2 A
● Com 440 V valor nominal: 0,5 A
● Com 600 V valor nominal: 0,26 A
Frequência de manobra em DC-13 máximo: 1.000 1/h

Versão do minidisjuntor para proteção contra curto-circuito do circuito auxiliar até 230 V
Característica C: 6 A; 0,4 kA
Confiabilidade de contato dos contatos auxiliares: uma comutação errônea por 100 milhões (17 V, 1 mA)

Valores nominais UL/CSA
Capacidade de carga dos contatos dos contatos auxiliares conforme UL: A600 / Q600

Proteção contra curto-circuito
Versão da unidade para fusível para proteção contra curto-circuito do interruptor auxiliar: obrigatório
Fusível gL/gG: 10 A

Montagem/Fixação/Dimensões
Posição de montagem: em nível de montagem vertical, giratório em +/-180º, inclinável para a frente e para trás +/- 22,5º
Tipo de fixação: fixação aparafusada e de encaixe em carril de cobertura de 35 mm
Altura: 57,5 mm
Largura: 45 mm
Profundidade: 73 mm
Distância a respeitar:
● Na montagem em linha
— Para a frente: 10 mm
— Para cima: 10 mm
— Para baixo: 10 mm
— Para o lado: 0 mm
● Com relação a componentes aterrados
— Para a frente: 10 mm
— Para cima: 10 mm
— Para o lado: 6 mm
— Para baixo: 10 mm
● Com relação a componentes sob tensão
— Para a frente: 10 mm
— Para cima: 10 mm
— Para baixo: 10 mm
— Para o lado: 6 mm

Conexões/Terminais
Versão da conexão elétrica para circuito auxiliar e de comando: conexão parafusada
Tipo de secções transversais dos condutores conectáveis:
● Para contatos auxiliares
— De um fio ou mais fios: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— De fio fino com tratamento de terminal de condutor isolado: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● Em cabos AWG para contatos auxiliares: 2x (2016), 2x (18 ... 14), 2x 12

Segurança
Função do produto:
● Operação efetuada positivamente de acordo com IEC 60947-5-1: Sim
● Adequada para função de segurança: Sim
Aptidão para aplicação desligamento orientado para a segurança: Sim
Vida útil máximo: 20 anos
Proporção de falhas perigosas:
● Em taxa de demanda baixa conforme SN 31920: 40 %
● Em taxa de demanda elevada conforme SN 31920: 73 %
Valor B10 em taxa de demanda elevada conforme SN 31920: 1.000.000; com 0,3 x corrente de operação nominal
Taxa de falhas [FIT] em taxa de demanda baixa conforme SN 31920: 100 FIT

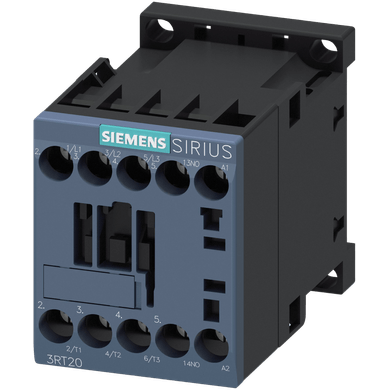

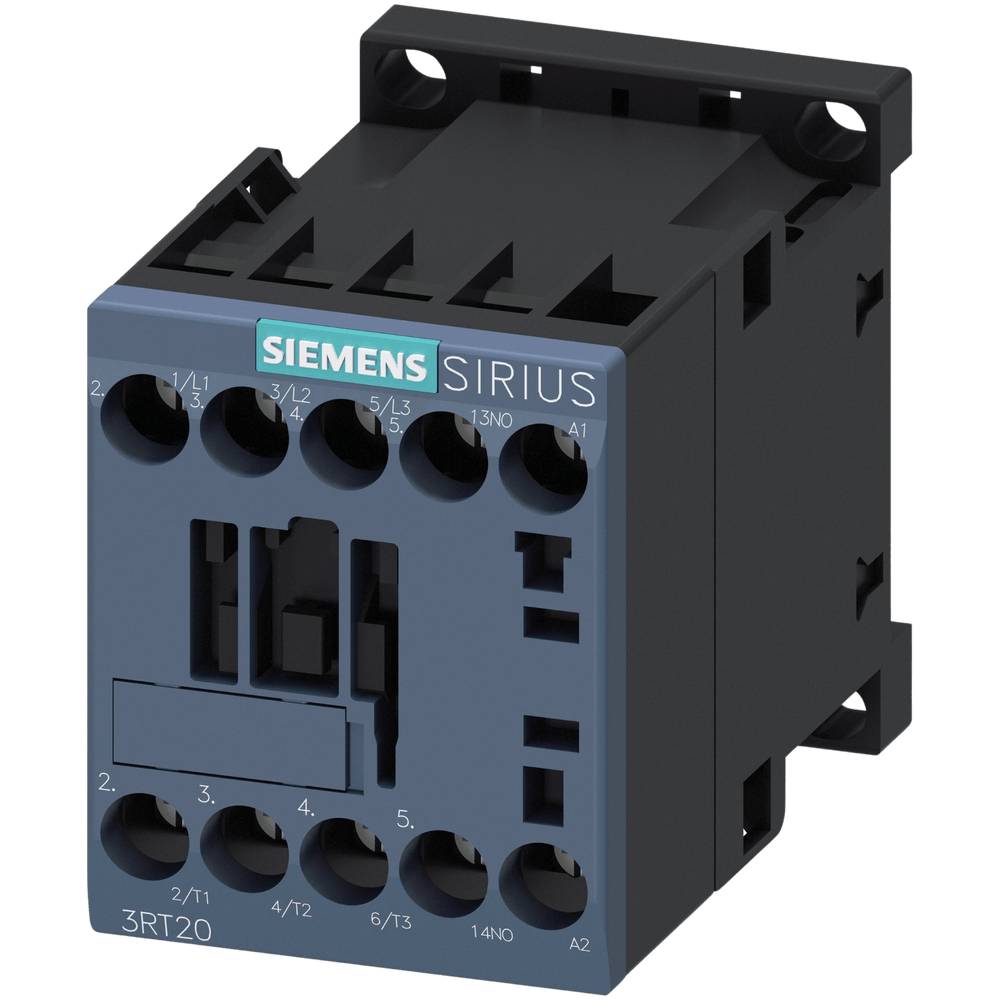

*Imagem meramente Ilustrativa
