Contator Auxiliar 220Vca 50/60Hz Innovations 3RH2140-1AN20 - Siemens

Nome da Marca: SIRIUS
Designação do Produto: Contactor Auxiliar
Designação do Tipo de Produto: 3RH2

Dados Técnicos Gerais
Tamanho do Contator: S00
Expansão do Produto: Interruptor Auxiliar Si
Potência de Perda [W] em Valor Nominal de Corrente Sem Percentagem de Corrente de Carga Típica: 1,1 W
Tensão de Isolamento com Grau de Poluição 3 em CA (Valor Nominal): 690 V
Grau de Poluição: 3
Tensão de Impulso Suportável (Valor Nominal): 6 kV
Resistência ao Choque (Impulso Retangular):
Em CA: 7,3g / 5 ms, 4,7g / 10 ms
Resistência ao Choque (Pulso Senoidal):
Em CA: 11,4g / 5 ms, 7,3g / 10 ms
Durabilidade Mecânica:
Do Contator Típica: 30.000.000
Do Contator com Bloco de Interruptor Auxiliar Eletronicamente Adequado Montado Típica: 5.000.000
Do Contator com Bloco de Interruptor Auxiliar Montado Típica: 10.000.000
Identificação de Referência de Acordo com IEC 81346-2:2009: K
Diretiva RSP (Data): 10/01/2009
Peso: 0,233 kg
Condições Ambientais
Altura de Montagem Acima do Nível do Mar (Máximo): 2.000 m
Temperatura Ambiente:
Durante Operação: -25 ... +60 °C
Durante Armazenamento: -55 ... +80 °C
Umidade Relativa do Ar Mínima: 10 %
Umidade Relativa do Ar com 55 ºC (de acordo com IEC 60068-2-30 Máximo): 95 %
Environmental Footprint
Declaração Ambiental de Produto (EPD): Si
Potencial de Aquecimento Global [CO2 eq] Total: 49,2 kg
Potencial de Aquecimento Global [CO2 eq] Durante Fabricação: 1,15 kg
Potencial de Aquecimento Global [CO2 eq] Durante Operação: 48,2 kg
Potencial de Aquecimento Global [CO2 eq] Após Final da Vida Útil: -0,139 kg
Circuito de Corrente Principal
Frequência de Arranque Sem Carga:
Em CA: 10.000 1/h
Em CC: 10.000 1/h
Circuito de Corrente de Comando/Ativação
Tipo de Tensão da Alimentação de Comando: CA
Tensão de Alimentação de Comando em CA:
Em 50 Hz (Valor Nominal): 220 V
Em 60 Hz (Valor Nominal): 220 V
Frequência da Tensão de Alimentação de Comando:
1 (Valor Nominal): 50 Hz
2 (Valor Nominal): 60 Hz
Fator da Área de Trabalho da Tensão de Alimentação da Bobina Magnética em CA:
Em 50 Hz: 0,8 ... 1,1
Em 60 Hz: 0,85 ... 1,1
Potência Aparente de Acionamento da Bobina Magnética em CA: 33 VA
Fator de Potência Indutiva com Potência de Aperto da Bobina: 0,75
Potência Aparente de Retenção da Bobina Magnética em CA: 4,4 VA
Fator de Potência Indutiva com Potência de Retenção da Bobina: 0,25
Retardo de Acionamento em CA: 8 ... 33 ms
Retardo de Abertura em CA: 4 ... 15 ms
Tempo de Arco: 10 ... 15 ms
Circuito de Corrente Secundário
Número de NA para Contatos Auxiliares: 4
Comutável Sem Atraso: 4
Indicador e Letra de Identificação para Elementos de Contato: 40 E
Corrente de Serviço em AC-12 (Máximo): 10 A
Corrente de Serviço em AC-15:
Com 230 V (Valor Nominal): 10 A
Com 400 V (Valor Nominal): 3 A
Com 500 V (Valor Nominal): 2 A
Com 690 V (Valor Nominal): 1 A
Corrente de Serviço em DC-12 e DC-13
Com 1 Caminho de Corrente em DC-12:
24 V: 10 A
110 V: 3 A
220 V: 1 A
440 V: 0,3 A
600 V: 0,15 A
Com 2 Caminhos de Corrente em Linha em DC-12:
24 V: 10 A
60 V: 10 A
110 V: 4 A
220 V: 2 A
440 V: 1,3 A
600 V: 0,65 A
Com 3 Caminhos de Corrente em Linha em DC-12:
24 V: 10 A
60 V: 10 A
110 V: 10 A
220 V: 3,6 A
440 V: 2,5 A
600 V: 1,8 A
Frequência de Manobra em DC-12 (Máximo): 1.000 1/h
Proteção Contra Curto-Circuito
Versão do Minidisjuntor para Proteção Contra Curto-Circuito do Circuito Auxiliar até 230 V:
Característica C: 6 A; 0,4 kA
Confiabilidade de Contato dos Contatos Auxiliares: Uma Comutação Errônea por 100 Milhões (17 V, 1 mA)
Valores Nominais UL/CSA
Capacidade de Carga dos Contatos Auxiliares Conforme UL: A600 / Q600
Montagem/Fixação/Dimensões
Posição de Montagem: Em Nível de Montagem Vertical, Giratório em +/-180º, Inclinável para a Frente e para Trás +/- 22,5º
Tipo de Fixação: Fixação Aparafusada e de Encaixe em Carril de Cobertura de 35 mm
Dimensões:
Altura: 57,5 mm
Largura: 45 mm
Profundidade: 73 mm
Distância a Respeitar:
Na Montagem em Linha:
Para a Frente: 10 mm
Para Cima: 10 mm
Para Baixo: 10 mm
Para o Lado: 0 mm
Com Relação a Componentes Aterrados:
Para a Frente: 10 mm
Para Cima: 10 mm
Para o Lado: 6 mm
Para Baixo: 10 mm
Com Relação a Componentes Sob Tensão:
Para a Frente: 10 mm
Para Cima: 10 mm
Para Baixo: 10 mm
Para o Lado: 6 mm
Conexões/Terminais
Versão da Conexão Elétrica para Circuito Auxiliar e de Comando: Conexão Parafusada
Tipo de Secções Transversais dos Condutores Conectáveis:
Para Contatos Auxiliares:
De Um Fio ou Mais Fios: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
De Fio Fino com Tratamento de Terminal de Condutor Isolado: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Em Cabos AWG para Contatos Auxiliares: 2x (20 ... 16), 2x (18 ... 14), 2x 12
Segurança
Função do Produto:
Operação Efetuada Positivamente de Acordo com IEC 60947-5-1: Si
Adequada para Função de Segurança: Si
Aptidão para Aplicação: Desligamento Orientado para a Segurança: Si
Vida Útil Máxima: 20 anos
Proporção de Falhas Perigosas:
Em Taxa de Demanda Baixa (Conforme SN 31920): 40%
Em Taxa de Demanda Elevada (Conforme SN 31920): 73%
Valor B10 em Taxa de Demanda Elevada (Conforme SN 31920): 1.000.000; com 0,3 x Corrente de Operação Nominal
Taxa de Falhas [FIT] em Taxa de Demanda Baixa (Conforme SN 31920): 100 FIT

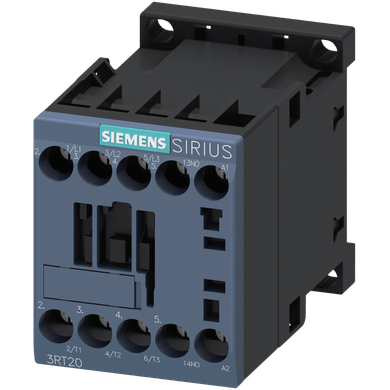

*Imagem meramente Ilustrativa*"
