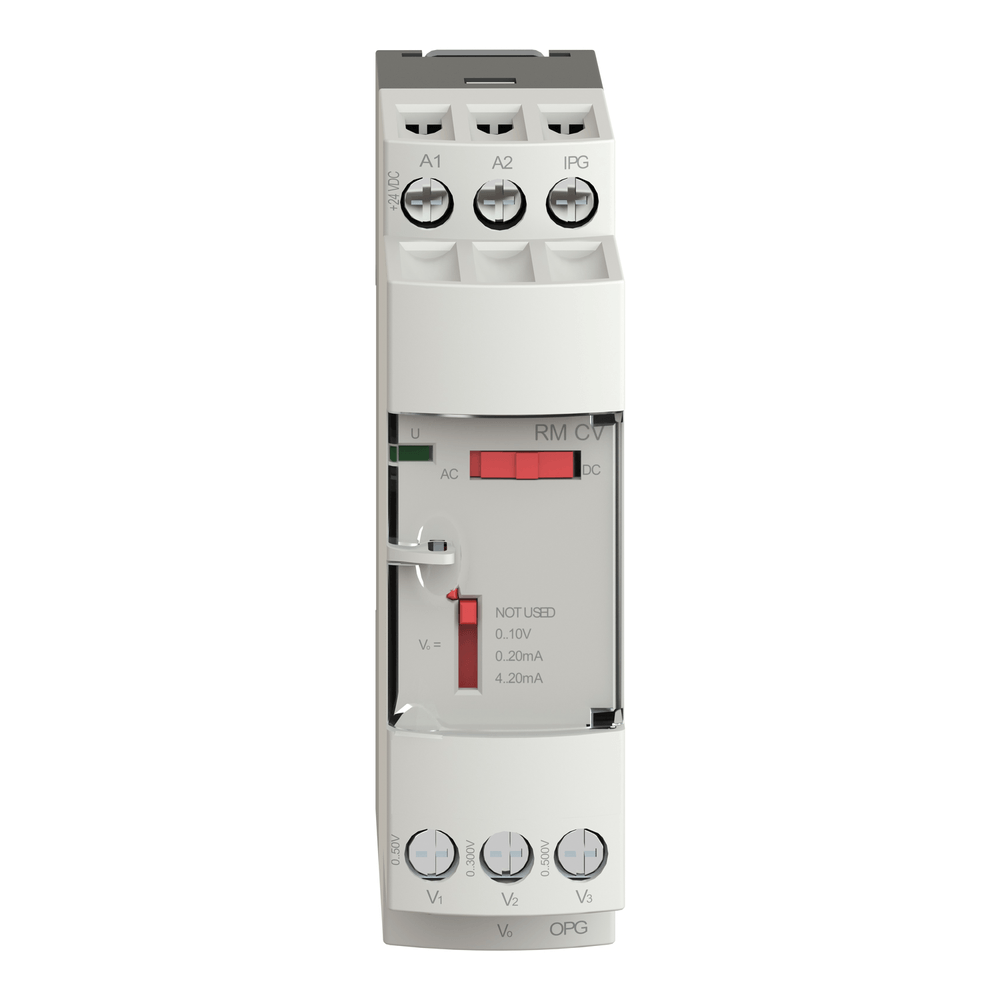

Principal Linha de produto: Conversores Analógicos Zelio Tipo de produto ou componente: Conversor de tensão/corrente Tipo da entrada analógica: Tensão 0...300 V CA/CC 50/60 Hz; Tensão 0...50 V CA/CC 50/60 Hz; Tensão 0...500 V CA/CC 50/60 Hz Tipo da saída analógica: Corrente 0..20 mA <= 500 Ohm comutável; Corrente 4..20 mA <= 500 Ohm comutável; Tensão 0..10 V >= 100 kOhm comutável Tipo de proteção: Proteção contra curtos-circuitos na saída; Proteção da polaridade inversa na saída; Proteção contra sobretensão na saída (+/- 30V) Abnormal analogue output voltage:-15 ... 0 V sem fio de entrada ou entrada quebrado Abnormal analogue output current: -30…0 mA , saída selecionada 0..20 mA sem fio de entrada ou entrada quebrado; 4…30 mA , saída selecionada 4..20 mA sem fio de entrada ou entrada quebrado Tensão nominal de alimentação [Us]: 24 V CC +/- 20 %, isolado Consumo de corrente:<= 70 mA para saída de tensão; <= 90 mA para saída de corrente Sinalização local: LED (Verde) para Ligar Erro de medição +/- 10% da escala completa a 20 ? (interferência eletromagnética de 10 V/m) +/- 5% da escala completa a 20 Coeficiente de tempetura:200 ppm/°C Capacidade de conexão de fixação 1 x 2,5 mm²2 x 1,5 mm² Torque de aperto: 0,6…1,1 N.m Gravação: CE Resistência a sobretensão: 0,5 kV durante 1,2/50 µs conforme IEC 61000-4-5 [Ui] tensão de isolamento nominal: 2 kV Modo de fixação Por parafusos (Placa de montagem):De encaixe (Trilho DIN de 35mm) Dados de fiabilidade de segurança: MTTFd = 21,6 anos; B10d = 20.000 Peso do produto: 0,15 kg Meio ambiente Normas: IEC 60584-1; IEC 60947-1 Certificações do produto: UL; GL; CSA Grau de proteção IP: IP20 (bloco terminal); IP50 (caixa) Resistência a incêndios: 850 °C conforme IEC 60695-2-1; 850 °C conforme UL Resistência ao choque: 50 gn para 11 ms conforme IEC 60068-2-27 Resistência à vibração: 5 gn (f= 10…100 Hz) conforme IEC 60068-2-6 Resistência a descarga eletroestática: 6 kV (em contato) conforme IEC 61000-4-2 Nível 3; 8 kV (No ar) conforme IEC 61000-4-2 Nível 3; Resistência a transientes 1 kV (em entradas-saídas) conforme IEC 61000-4-4 2 kV (na fonte de alimentação) conforme IEC 61000-4-4 Perturbação irradiada / conduzida: CISPR11; CISPR22 grupo 1- classe B Temperatura ambiente para armazenamento: -40…85 °C Temperatura ambiente do ar para funcionamento: 0…50 °C montagem lado a lado; 0…60 °C espaçamentos de 2 cm Grau de poluição: 2 conforme IEC 60664-1 * Imagem meramente ilustrativas
