Disjuntor Motor 3RV10 11-1CA10 1.8-2.5A - Siemens

Marca do Produto: SIRIUS
Designação do Produto: Interruptor de potência
Versão do Produto: Para proteção de motor
Designação do Tipo de Produto: 3RV1

Dados Técnicos Gerais:

Tamanho do Disjuntor: S00
Tamanho do Contator Combinável: S00
Expansão do Produto: Interruptor auxiliar Si
Potência de Perda [W] em Corrente Nominal:
Em CA no Estado Operacional Quente: 7,25 W
Em CA por Ponto de Ligação: 2,4 W
Tensão de Isolamento com Grau de Poluição 3 em CA Valor Nominal: 690 V
Tensão de Impulso Suportável Valor Nominal: 6 kV
Durabilidade Mecânica:
Dos Contatos Principais: 100.000 ciclos
Dos Contatos Auxiliares: 100.000 ciclos
Durabilidade Elétrica Típica: 100.000 ciclos
Identificação de Referência (IEC 81346-2:2009): Q
Diretiva RSP (Data): 01/01/2013
Substância SVHC: Lead - 7439-92-1
Condições Ambientais:

Altura de Montagem Máxima: 2.000 m acima do nível do mar
Temperatura Ambiente:
Durante Operação: -20 ... +60 °C
Durante Armazenamento: -50 ... +80 °C
Durante Transporte: -50 ... +80 °C
Umidade Relativa do Ar Durante Operação: 10 ... 95 %
Circuito de Corrente Principal:

Quantidade de Polos: 3
Valor de Resposta Ajustável da Corrente do Disparador de Sobrecarga Dependente da Corrente: 1,8 ... 2,5 A
Tensão de Serviço:
Valor Nominal: 20 ... 690 V
Em AC-3 Valor Nominal Máximo: 690 V
Com CA-3e Valor Nominal Máximo: 690 V
Frequência de Operação Valor Nominal: 50 ... 60 Hz
Corrente de Serviço Valor Nominal: 2,5 A
Corrente de Serviço em AC-3 com 400 V Valor Nominal: 2,5 A
Corrente de Serviço com CA-3e com 400 V Valor Nominal: 2,5 A
Potência Operacional:
Em AC-3:
Com 230 V Valor Nominal: 0,4 kW
Com 400 V Valor Nominal: 0,75 kW
Com 500 V Valor Nominal: 1,1 kW
Com 690 V Valor Nominal: 1,5 kW
Com CA-3e:
Com 230 V Valor Nominal: 0,4 kW
Com 400 V Valor Nominal: 0,75 kW
Com 500 V Valor Nominal: 1,1 kW
Com 690 V Valor Nominal: 1,5 kW
Frequência de Manobra:
Em AC-3 Máximo: 15 1/h
Com CA-3e Máximo: 15 1/h
Circuito de Corrente Secundário:

Número de Contatos Inversores para Contatos Auxiliares: 0
Função de Proteção/ Supervisão:

Função do Produto:
Detecção de Defeito na Ligação à Terra: Não
Detecção de Falha de Fase: Sim
Classe de Disparo: CLASS 10
Versão do Disparador de Sobrecarga: Térmico
Capacidade de Desativação da Corrente Limite de Curto-Circuito (Icu):
Em CA a 240 V Valor Nominal: 100 kA
Em CA a 400 V Valor Nominal: 100 kA
Em CA a 500 V Valor Nominal: 10 kA
Em CA a 690 V Valor Nominal: 2 kA
Capacidade de Interrupção da Corrente de Curto-Circuito de Serviço (Ics) em CA:
A 240 V Valor Nominal: 100 kA
A 400 V Valor Nominal: 100 kA
A 500 V Valor Nominal: 100 kA
A 690 V Valor Nominal: 2 kA
Valor de Resposta da Corrente do Disparador de Curto-Circuito Sem Atraso: 33 A
Valores Nominais UL/CSA:

Corrente de Carga Plena (FLA) para Motor Trifásico de 3 Fases:
Com 480 V Valor Nominal: 2,5 A
Com 600 V Valor Nominal: 2,5 A
Potência Mecânica Emitida [cv]:
Para Motor Trifásico de 1 Fase:
Com 230 V Valor Nominal: 0,17 hp
Para Motor Trifásico de 3 Fases:
Com 200/208 V Valor Nominal: 0,5 hp
Com 220/230 V Valor Nominal: 0,5 hp
Com 460/480 V Valor Nominal: 1 hp
Com 575/600 V Valor Nominal: 1,5 hp
Proteção Contra Curto-Circuito:

Função do Produto: Proteção contra curto-circuito
Versão do Disparador de Curto-Circuito Magnético:
Versão da Unidade para Fusível em Rede IT para Proteção Contra Curto-Circuito do Circuito Principal:
Em 240 V: Nenhum necessário
Com 400 V: gL/gG 35 A
Com 500 V: gL/gG 25 A
Com 690 V: gL/gG 25 A
Montagem/ Fixação/ Dimensões:

Posição de Montagem: Conforme desejar
Tipo de Fixação: Fixação de parafusos e trinquete em carris de 35 mm (DIN EN)
Altura: 90 mm
Largura: 45 mm
Profundidade: 75 mm
Distância a Respeitar:
Com Relação a Componentes Aterrados com 400 V:
Para Baixo: 20 mm
Para Cima: 20 mm
Para o Lado: 9 mm
Com Relação a Componentes Sob Tensão com 400 V:
Para Baixo: 20 mm
Para Cima: 20 mm
Para o Lado: 9 mm
Com Relação a Componentes Aterrados com 500 V:
Para Baixo: 20 mm
Para Cima: 20 mm
Para o Lado: 9 mm
Com Relação a Componentes Sob Tensão com 500 V:
Para Baixo: 20 mm
Para Cima: 20 mm
Para o Lado: 9 mm
Com Relação a Componentes Aterrados com 690 V:
Para Baixo: 20 mm
Para Cima: 20 mm
Para Trás: 0 mm
Para o Lado: 9 mm
Para a Frente: 0 mm
Com Relação a Componentes Sob Tensão com 690 V:
Para Baixo: 20 mm
Para Cima: 20 mm
Para Trás: 0 mm
Para o Lado: 9 mm
Para a Frente: 0 mm
Conexões/ Terminais:

Versão da Conexão Elétrica:
Para Circuito Principal: Conexão parafusada
Disposição da Conexão Elétrica: Em cima e em baixo
Tipo de Secções Transversais dos Condutores Conectáveis:
Para Contatos Principais:
De Um Fio ou Mais Fios: 2x (0,5 ... 1,5 mm²), 2x

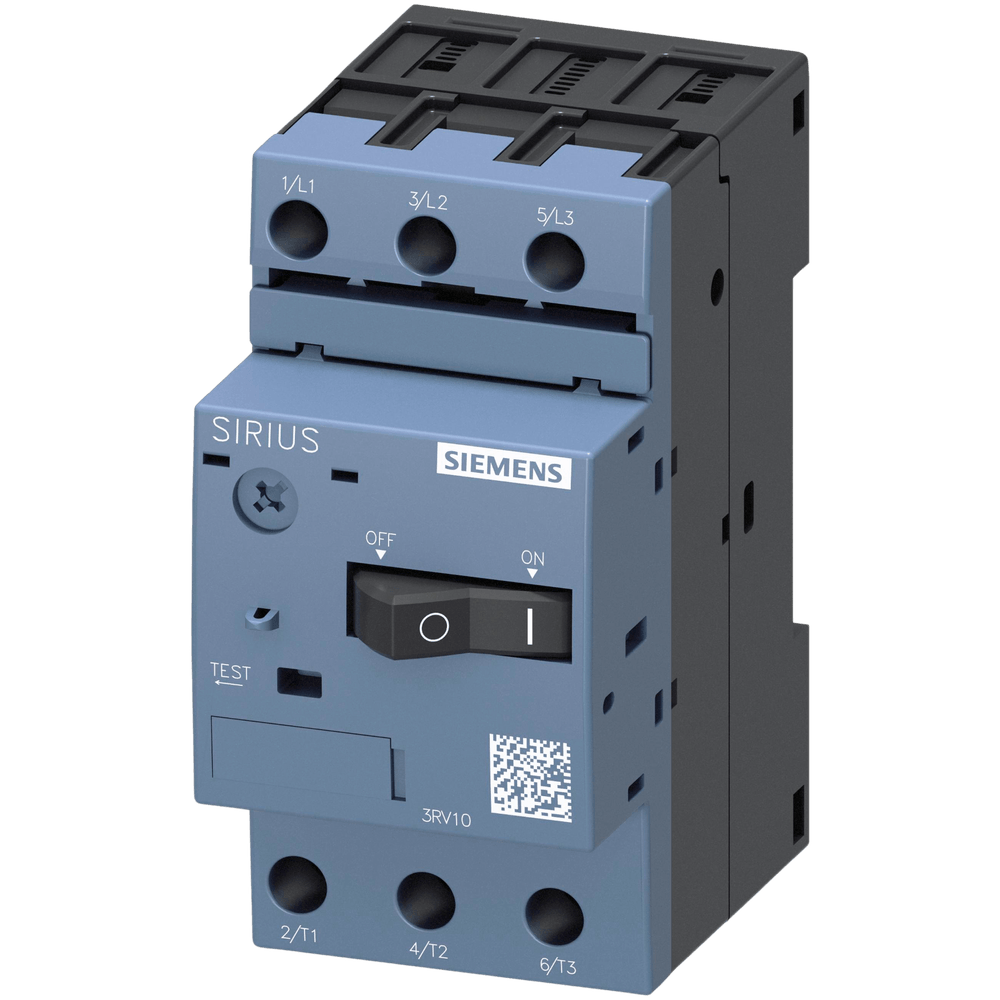

*Imagem meramente ilustrativa*
