Disjuntor Caixa Moldada Tripolar SDJH - Steck

Os Disjuntores em Caixa Moldada ASGARD® oferecem uma solução segura e robusta para os projetos elétricos de grande porte. Disponiveis em dois modelos: Fixo e Ajustável. O modelo ajustável conta com ajuste térmico de 80% da corrente nominal para proteção de correntes de sobrecargas. A linha ASGARD® em conformidade com a norma IEC 60947-2 e opera em ambientes industriais com classe 3 de poluição, atendendo as mais altas exigências.

Caracteristicas
Tensão Nominal Ue (Vca): 690Vca
Tensão de Isolação Ui (Vca): 690Vca
Tensão Nominal de Impulso Suportável Uimp(kV): 6kV
Numero de Polos: 3
Frequência: 50/60Hz
Classe de Utilização: Classe A

Características de Disparo: 10 x In

Frame 63: 10A a 63A
Peso: 0,78Kg
Dimensões AxLxP (mm): 81,5x75x130mm
Icu (kA) / Ics (kA) 220/240V: 60/30kA
Icu (kA) / Ics (kA) 400/415V: 50/30kA
Icu (kA) / Ics (kA) 400V: 25/12,5kA
Icu (kA) / Ics (kA) 500V: 15/7,5kA
Icu (kA) / Ics (kA) 690V: 5/2,5kA

Frame 100: 80A a 100A
Peso: 1,28Kg
Dimensões AxLxP (mm): 111,5x92x150mm
Icu (kA) / Ics (kA) 220/240V: 65/32,5kA
Icu (kA) / Ics (kA) 400/415V: 50/30kA
Icu (kA) / Ics (kA) 400V: 30/15kA
Icu (kA) / Ics (kA) 500V: 15/7,5kA
Icu (kA) / Ics (kA) 690V: 5/2,5kA

Frame 250: 125A a 250A
Peso: 1,53Kg
Dimensões AxLxP (mm): 112,5x107x165mm
Icu (kA) / Ics (kA) 220/240V: 78/39kA
Icu (kA) / Ics (kA) 400/415V: 60/36kA
Icu (kA) / Ics (kA) 400V: 50/25kA
Icu (kA) / Ics (kA) 500V: 30/15kA
Icu (kA) / Ics (kA) 690V: 8/4kA

Frame 400: 300A a 400A
Peso: 4,60Kg
Dimensões AxLxP (mm): 145,9x150x257mm
Icu (kA) / Ics (kA) 220/240V: 85/42,5kA
Icu (kA) / Ics (kA) 400/415V: 70/39kA
Icu (kA) / Ics (kA) 400V: 50/29kA
Icu (kA) / Ics (kA) 500V: 35/17,5kA
Icu (kA) / Ics (kA) 690V: 10/5kA

Frame 630: 450A a 630A
Peso: 5,10Kg
Dimensões AxLxP (mm): 145,9x150x257mm
Icu (kA) / Ics (kA) 220/240V: 85/42,5kA
Icu (kA) / Ics (kA) 400/415V: 70/39kA
Icu (kA) / Ics (kA) 400V: 50/29kA
Icu (kA) / Ics (kA) 500V: 35/17,5kA
Icu (kA) / Ics (kA) 690V: 10/5kA

Frame 800: 700A a 800A
Peso: 7,34Kg
Dimensões AxLxP (mm): 146,5x210x280mm
Icu (kA) / Ics (kA) 220/240V: 85/42,5kA
Icu (kA) / Ics (kA) 400/415V: 70/40kA
Icu (kA) / Ics (kA) 400V: 63/31,5kA
Icu (kA) / Ics (kA) 500V: 35/17,5kA
Icu (kA) / Ics (kA) 690V: 15/7,5kA

Frame 1600: 1000A a 1600A
Peso: 18,98Kg
Dimensões AxLxP (mm): 197,5x210x406mm
Icu (kA) / Ics (kA) 220/240V: 100/50kA
Icu (kA) / Ics (kA) 400/415V: 85/45kA
Icu (kA) / Ics (kA) 400V: 70/35kA
Icu (kA) / Ics (kA) 500V: 32/16kA
Icu (kA) / Ics (kA) 690V: 10/5kA

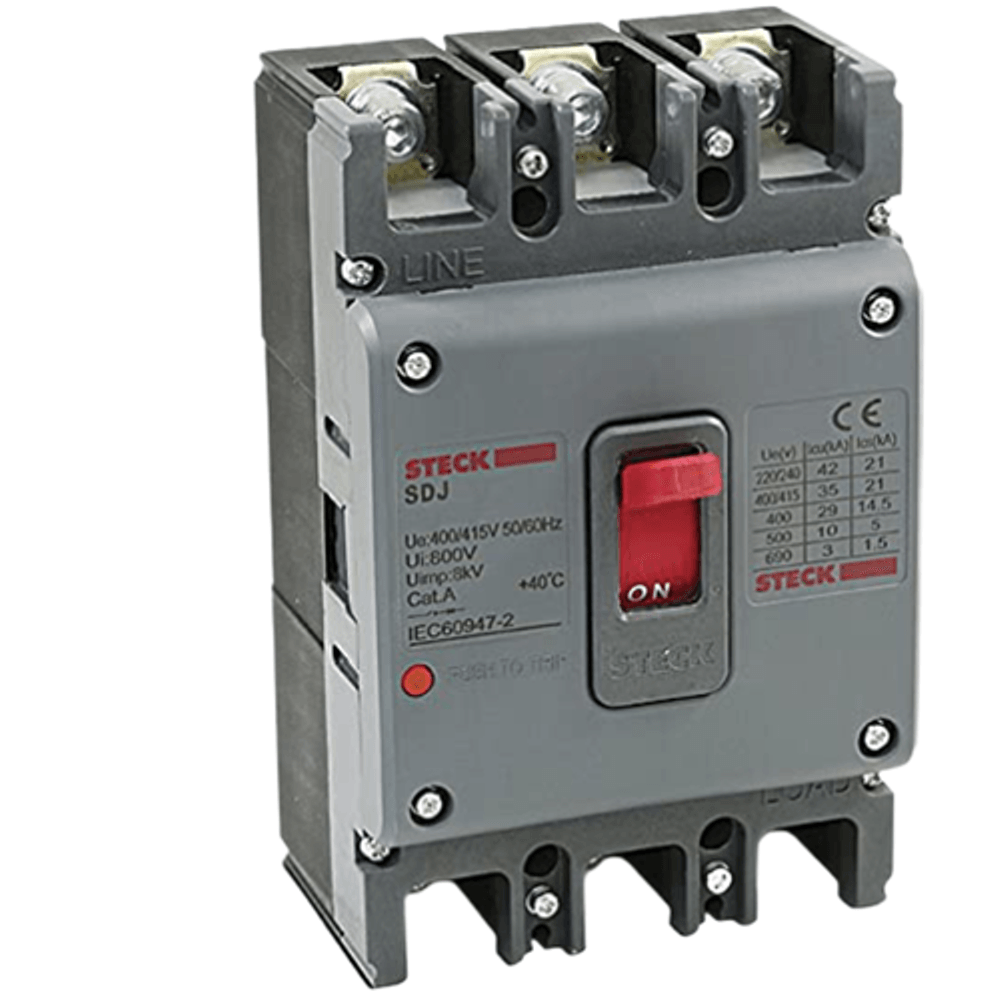

*Imagem Meramente Ilustrativa*
