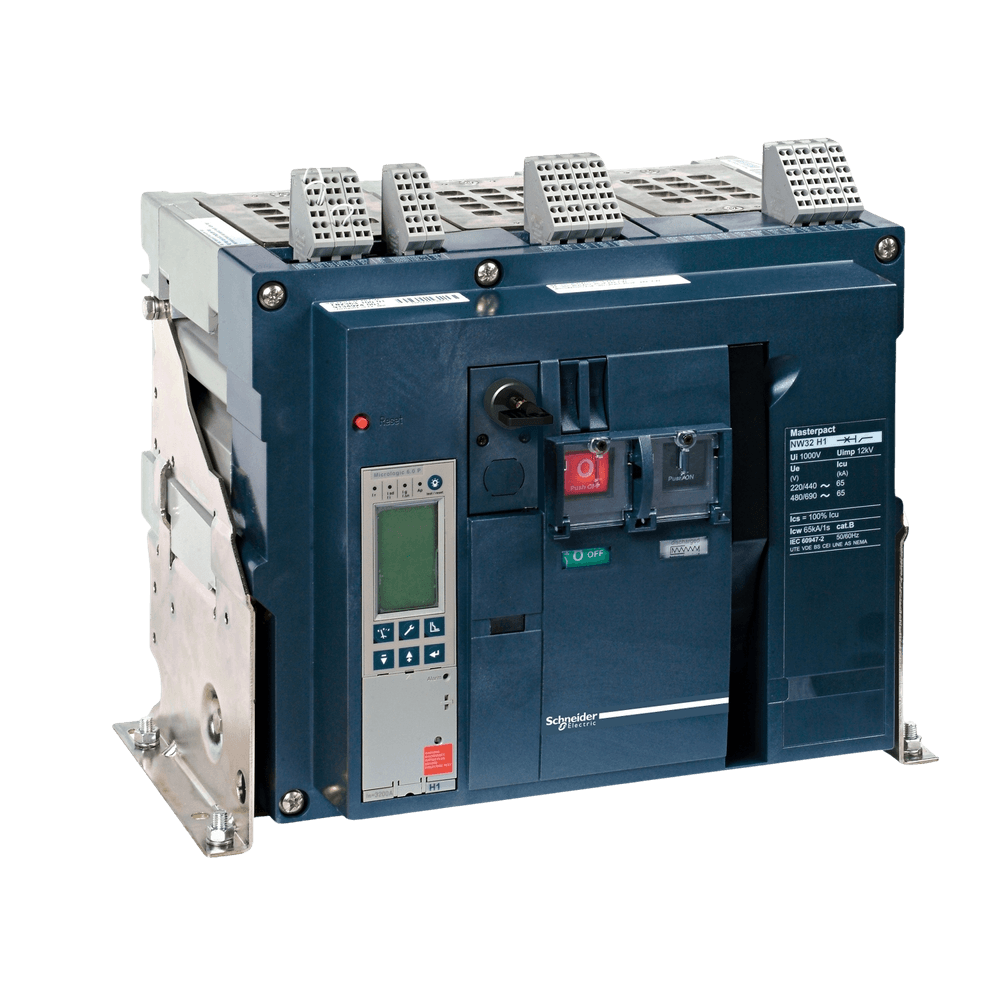

Disjuntor I. Tripolar 1000-2000a FX MIC2.0E NW20H1 c/ Motorização 220V - Schneider

Principal
Linha: MasterPacT
Nome do produto: Masterpact NW
Nome do disjuntor: MasterPact NW20H1
Tipo de produto ou componente: Disjuntor
Aplicação do dispositivo: Power distribution protection
Descrição de polos: 3P
Control unit: Sem unidade de controlo
[In] corrente nominal: 2000 A a 40 °C
Performance type: H1 65 kA 440 V CA
[Ue] tensão de operação nominal: 690 V CA 50/60 Hz
Adequação para isolamento: Sim conforme EN/IEC 60947-2
Selectivity category: Categoria B
Tipo de controle: Botão não luminoso
Modo de montagem: Prolongamento

Complementar
[Icu] rated ultimate short-circuit breaking capacity
65 kA a 220/415 V CA 50/60 Hz
65 kA a 440 V CA 50/60 Hz
65 kA a 525 V CA 50/60 Hz
65 kA a 690 V CA 50/60 Hz

[Ics] capacidade de corte nominal em serviço
65 kA a 220/415 V CA 50/60 Hz
65 kA a 440 V CA 50/60 Hz
65 kA a 525 V CA 50/60 Hz
65 kA a 690 V CA 50/60 Hz

[Icw] corrente nominal de curta duração admissível
65 kA 1 s
36 kA 3 s

[Icm] capacidade de fechamento nominal em curto-circuito
143 kA 220/415 V CA a 50/60 Hz
143 kA 440 V CA a 50/60 Hz
143 kA 525 V CA a 50/60 Hz
143 kA 690 V CA a 50/60 Hz

Sensor rating
1000 A
2000 A

[Ui] tensão de isolamento nominal: 1000 V CA 50/60 Hz
[Uimp] tensão suportável de impulso nominal: 12 kV
Dissipação de energia em W: 470 W
Tempo máximo de frenagem: 25 ms
Tempo de fechamento: 70 ms

Suporte de montagem
Placa posterior
Rails

Conexões da parte de cima
Frontal
Rear

Conexão na parte inferior
Frontal
Posterior

Passo de conexão: 115 mm

Durabilidade mecânica
10000 ciclos sem manutenção
20000 ciclos com a manutenção

Durabilidade elétrica
6000 ciclos 690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-2
8000 ciclos 440 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-2
CA -23A: 6000 ciclos 690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3
CA -23A: 8000 ciclos 440 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3
CA-3: 6000 ciclos 440/690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3
