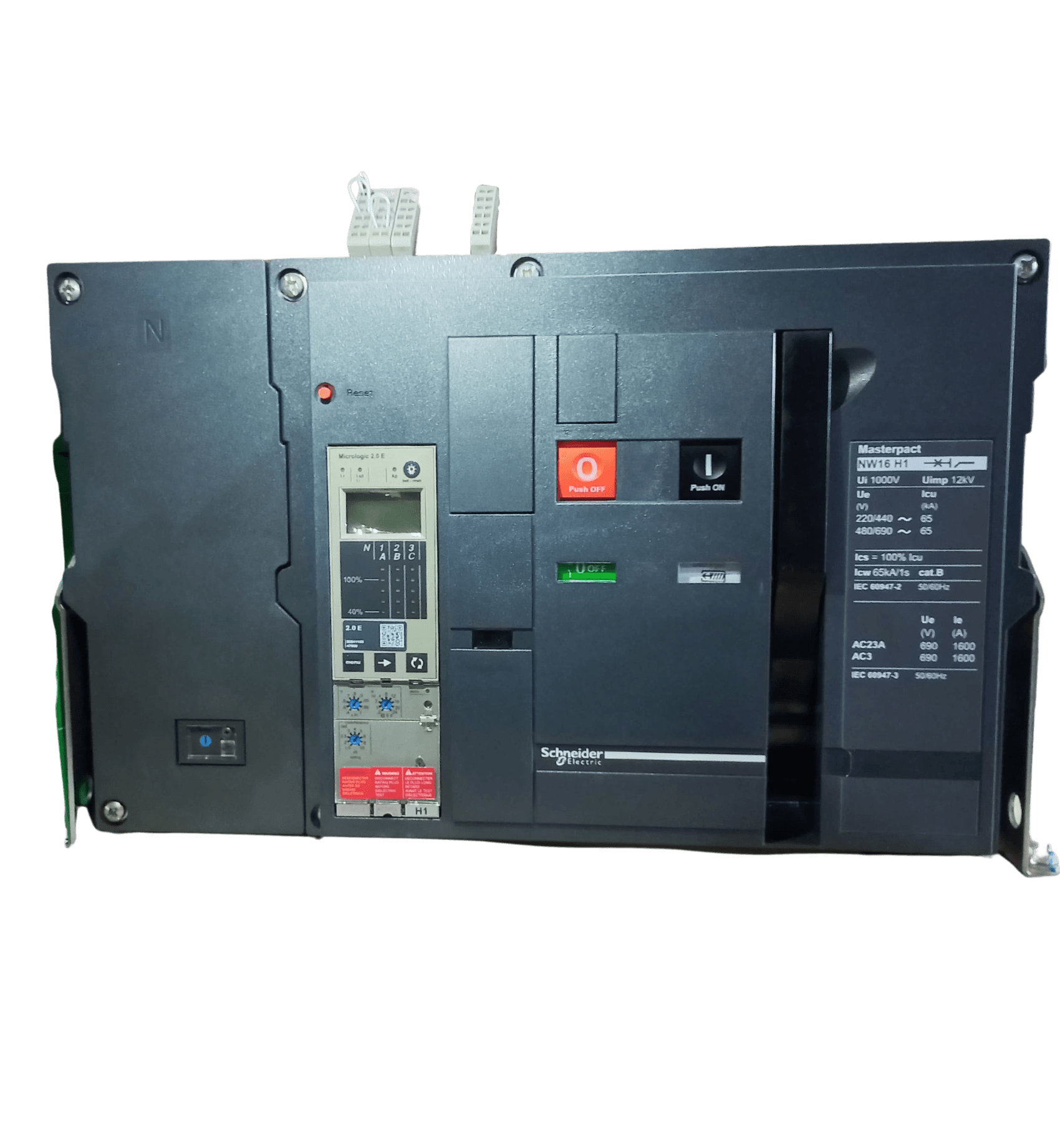

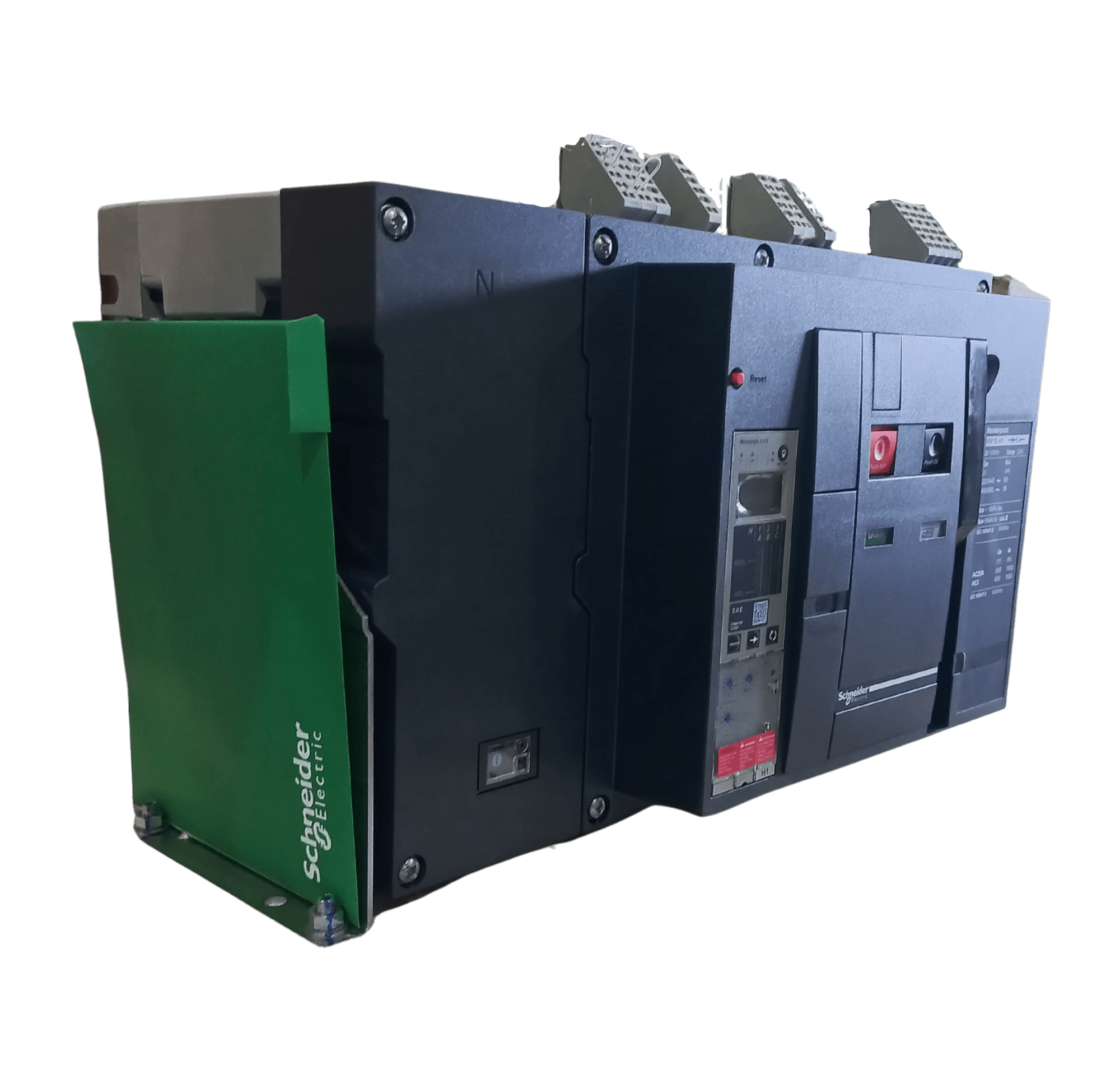

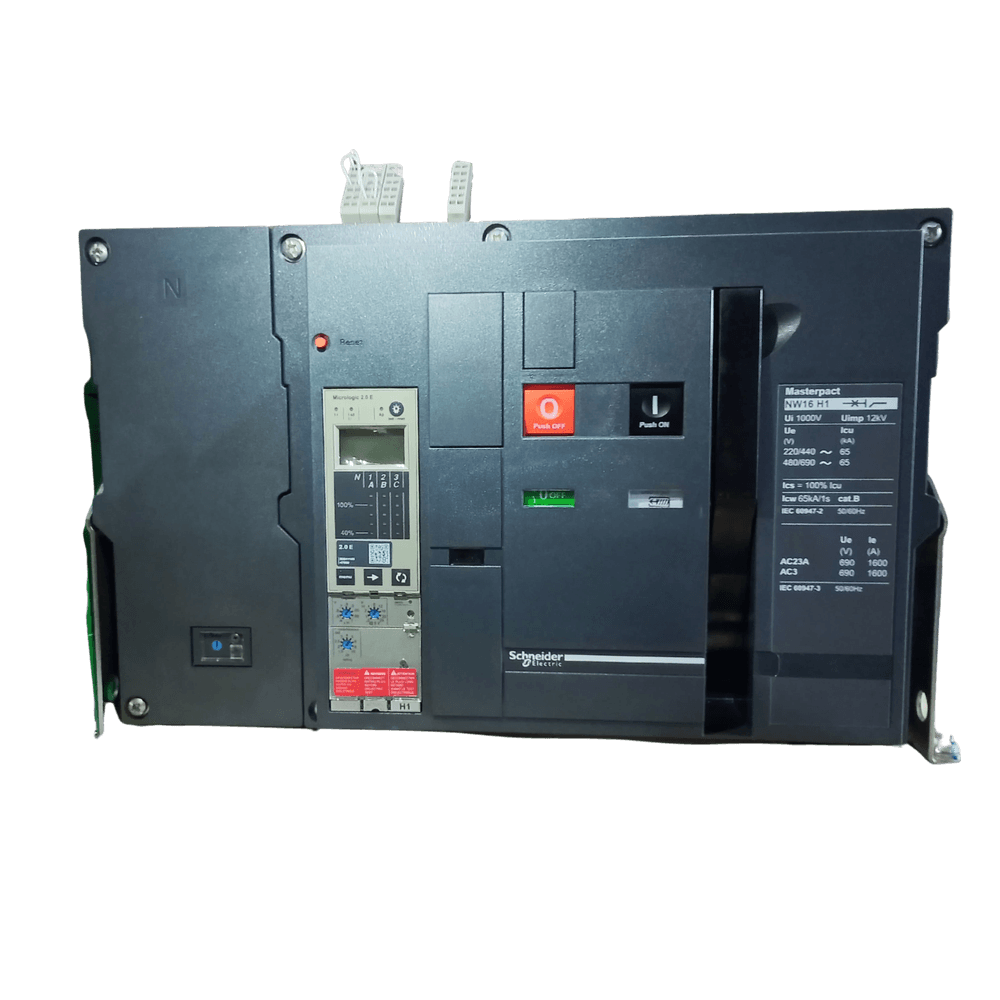

Disjuntor Tetrapolar 800-1600A Fixo Micrologic 2.0E NW16H1 BA+BF+Motor. 220V – Schneider

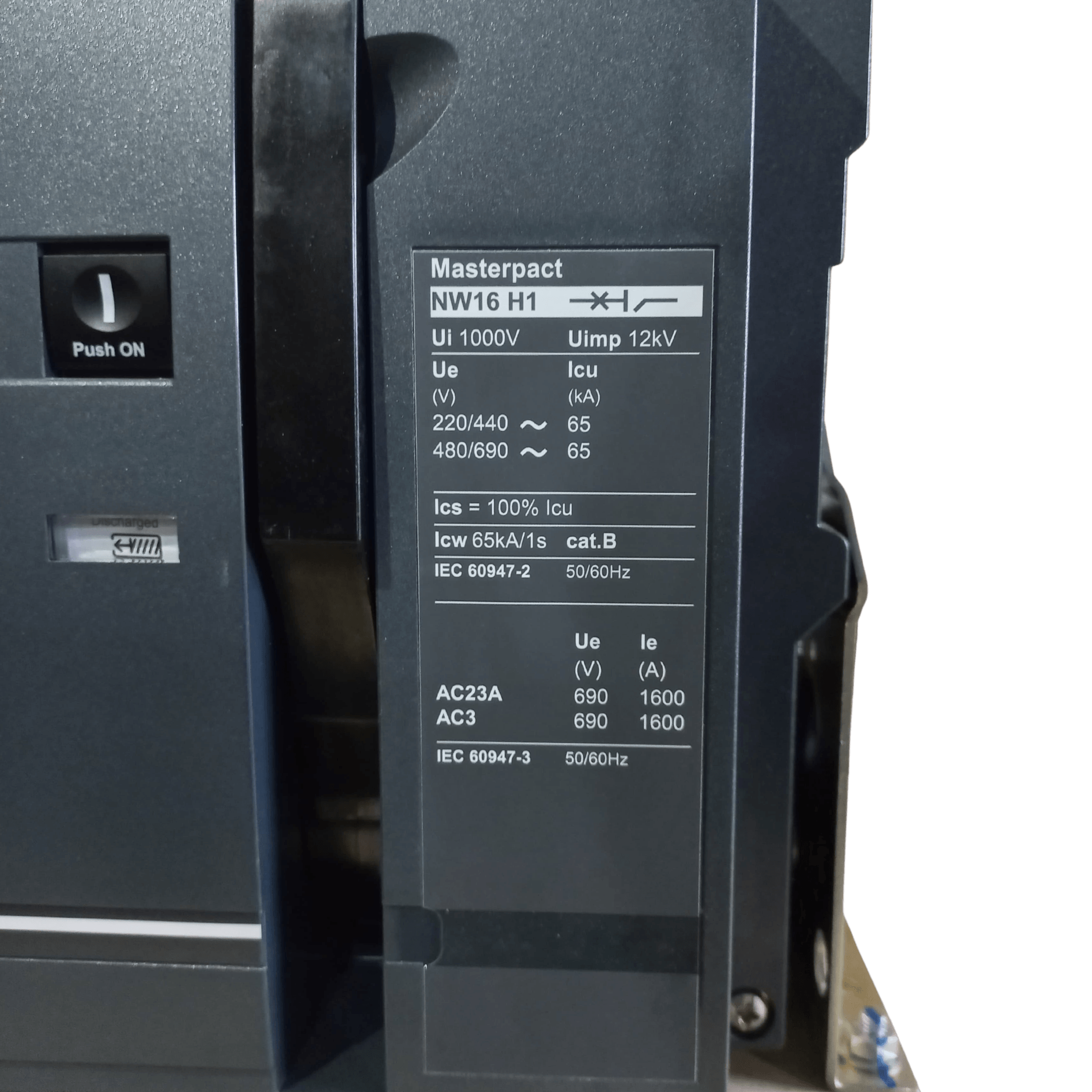

Disjuntor Tetrapolar 800-1600A Fixo Micrologic 2.0E NW16H1 BA+BF+Motor. 220V – Schneider Linha: MasterPacT Nome do produto: Masterpact NW Nome do disjuntor: MasterPact NW16H1 Tipo de produto ou componente: Disjuntor Aplicação do dispositivo: Power distribution protection Descrição de polos: 4P [In] corrente nominal: 1600 A a 40 °C Tipo de desempenho: H1 65 kA 440 V CA [Ue] tensão de operação nominal: 690 V CA 50/60 Hz Adequação para isolamento: Sim conforme EN/IEC 60947-2 Categoria de seletividade: Categoria B Tipo de controle: Botão não luminoso Modo de montagem: Fixo [Icu] capacidade de interrupção de curto-circuito nominal: 65 kA a 220/415 V CA 50/60 Hz 65 kA a 440 V CA 50/60 Hz 65 kA a 525 V CA 50/60 Hz 65 kA a 690 V CA 50/60 Hz Ics] capacidade de corte nominal em serviço: 65 kA a 220/415 V CA 50/60 Hz 65 kA a 440 V CA 50/60 Hz 65 kA a 525 V CA 50/60 Hz 65 kA a 690 V CA 50/60 Hz [Icw] corrente nominal de curta duração admissível: 65 kA 1 s 65 kA 3 s [Icm] capacidade de fechamento nominal em curto-circuito: 143 kA 220/415 V CA a 50/60 Hz 143 kA 440 V CA a 50/60 Hz 143 kA 525 V CA a 50/60 Hz 143 kA 690 V CA a 50/60 Hz Classificação do sensor: 800 A 1600 A [Ui] tensão de isolamento nominal: 1000 V CA 50/60 Hz [Uimp] tensão suportável de impulso nominal: 12 kV Dissipação de energia em W: 170W Tempo máximo de frenagem: 25 ms Tempo de fechamento: 70 ms Suporte de montagem: Placa traseira de trilhos Conexões da parte de cima: Traseira Conexão na parte inferior: Posterior Passo de conexão: 115 milímetros Durabilidade mecânica: 10000 ciclos com a manutenção 5000 ciclos sem manutenção Durabilidade elétrica: 10000 ciclos 440 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-2 10000 ciclos 690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-2 CA -23A: 10000 ciclos 440 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3 CA -23A: 10000 ciclos 690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3 CA-3: 6000 ciclos 440/690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3 Altura: 352 milímetros Largura: 537 milímetros Profundidade: 297 milímetros Peso líquido: 65 kg Normas: EN/IEC 60947-1 EN/IEC 60947-2 Certificações do produto: CE CCC EAC Grau de proteção IP: IP30 em conformidade com IEC 60529 Grau de poluição: 4 conforme IEC 60664-1 Temperatura ambiente para funcionamento: -25…70 °C Temperatura ambiente para armazenamento: -40…85 °C Altitude de funcionamento: 0...2000 m sem degradação 2000 m...5000 m com degradação *Imagem Meramente Ilustrativa*
