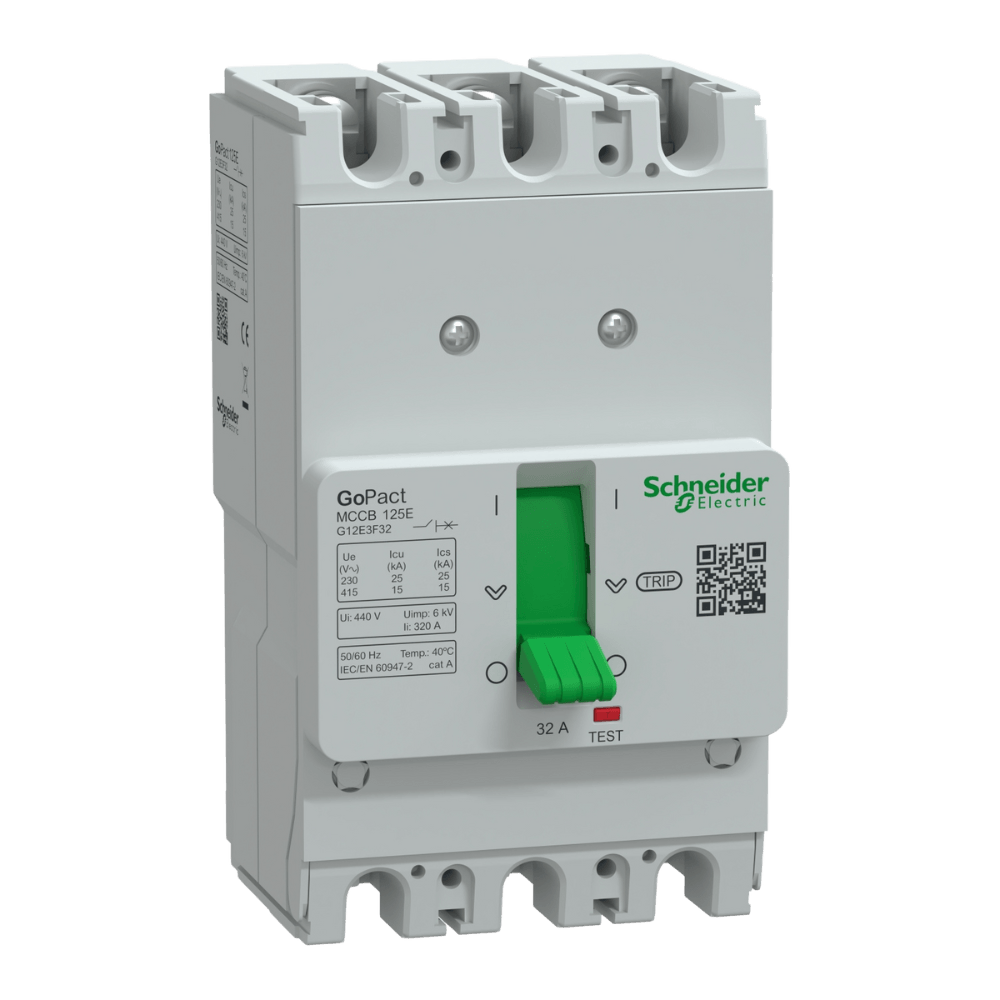

Disjuntor Caixa Moldada Tripolar GoPact MCCB 125 15kA 415Vca – Schneider | 32A Cod. G12E3F32

Disjuntor, GoPact MCCB 125, 3 polos, 15 kA a 415 VCA, unidade de disparo TMD, proteção térmica fixa

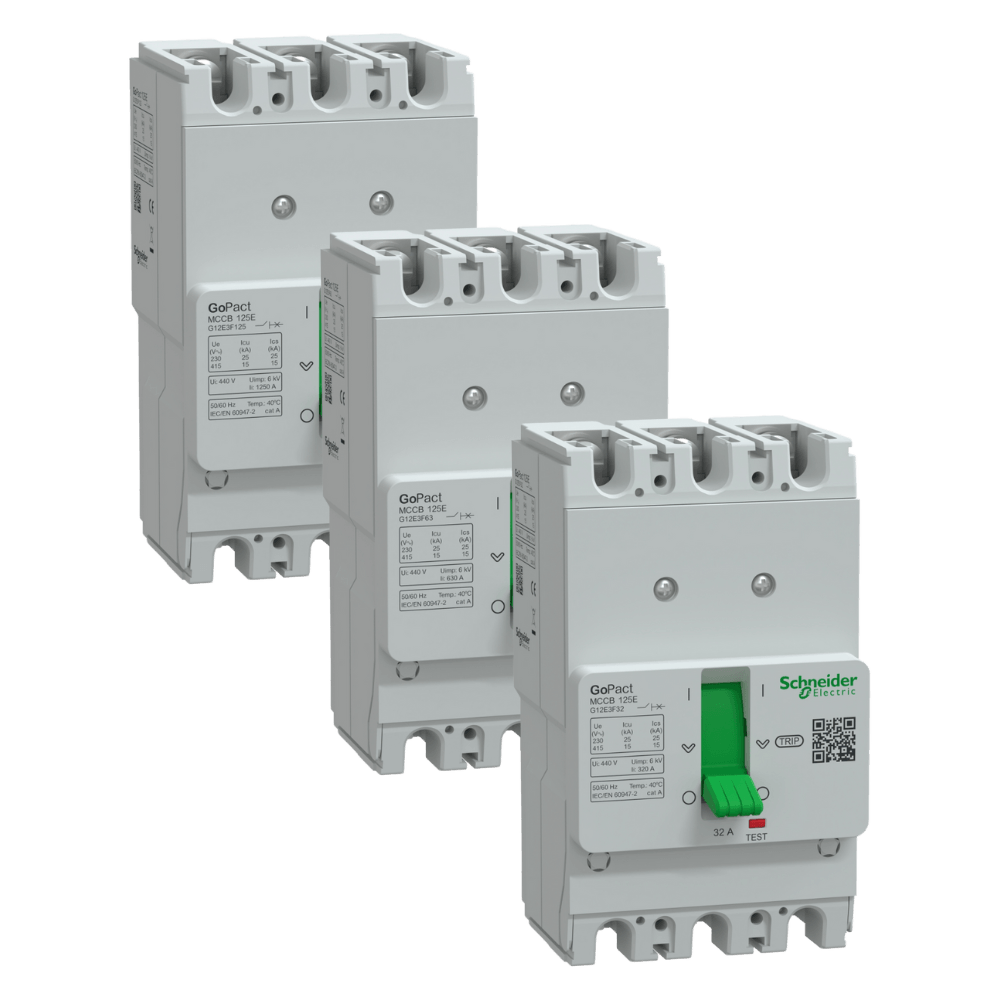

O GoPact de Schneider Electric é uma linha de disjuntores de caixa moldada especialmente projetada e dedicada a edifícios de pequeno e médio porte, fábricas, OEMs e outras aplicações exigentes. Projetada para atender aos requisitos das instalações de sistemas elétricos atuais em constante evolução. Este dispositivo é um disjuntor termomagnético de 3 polos. Sua capacidade de ruptura (Icu) é 15kA rms a 415VAC 50/60Hz. A tensão de operação é 415V AC 50/60Hz. Esta unidade oferece uma proteção térmica ajustável Ir (contra sobrecargas) com uma faixa de ajuste de 0,8xIn a 1xIn. Além disso, oferece uma proteção magnética fixa (contra curtos-circuitos) definida para 10xIn. O GoPact MCCB possui uma variedade de acessórios opcionais simples de escolher e instalar. Suas dimensões são 130 mm (A.) x 75 mm (L.) x 60 mm (P.) e seu peso é de 0,7 kg. Este produto tem tem certificação IEC 60947-1 e IEC 60947-2. A linha GoPact MCCB se beneficia da garantia de qualidade da Schneider Electric. Os disjuntores termomagnéticos de caixa moldada GoPact levam o selo Green PremiumTM, que reflete o compromisso e a conformidade com as mais recentes regulamentações ambientais, a transparência sobre os impactos ambientais e os produtos circulares ede baixo CO2.

Linha de Produto: GoPact MCCB
Tipo de produto ou componente: Disjuntor
Nome do produto: GoPact MCCB 125
Aplicação do dispositivo: Distribuição
Descrição de polos: 3P
Descrição dos polos protegidos: 3D
[In] corrente nominal: 32A/40A/50A/63A/80A/100A/125A a 40 °C
[Ue] tensão de operação nominal: 415 V CA 50/60 Hz em conformidade com EN/IEC 60947-2
Adequação para isolamento: Sim conforme EN/IEC 60947-2
Categoria de uso: Categoria A

[Icu] capacidade de interrupção de curto-circuito nominal
15 kA Icu a 380/415 V CA 50/60 Hz para EN/IEC 60947-2
25 kA Icu a 220/230 V CA 50/60 Hz para EN/IEC 60947-2

Nível de desempenho: E 15 kA 380/415 V CA
Nome da unidade de disparo: TM-D
Tecnologia da unidade de disparo: Termomagnético
Funções de proteção da unidade de disparo: QUE
Tipo de controle: Alavanca articulada

[Ui] tensão de isolamento nominal: 440 V CA em conformidade com EN/IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 6 kV de acordo com EN/IEC 60947-2

[Ics] capacidade de interrupção de curto-circuito de serviço nominal
15 kA a 380/415 V CA 50/60 Hz para EN/IEC 60947-2
25 kA a 220/230 V CA 50/60 Hz para EN/IEC 60947-2

Durabilidade mecânica: 30000 ciclos
Durabilidade elétrica: 8000 ciclos a 415 V pol
Dissipação de alimentação por polo: 18,7 W

Suporte de montagem: Placa traseira
Posição de montagem: Horizontal e vertical / Plano nas costas
Conexões da parte de cima: Frontal
Conexão na parte inferior: Frontal
Terminais de conexão: Conexão por parafuso
Passo de conexão: 25 milímetros
Tipo de proteção: L : for proteção contra sobrecargas (térmicas) / I : for proteção contra curtos-circuitos (magnético)
Classificação da unidade de disparo: 32A/40A/50A/63A/80A/100A/125A a 40 °C

Ajuste de captação de longa duração tipo Ir (proteção térmica): Fixo.
[Ir] Faixa de ajuste de captação de proteção de longa duração: 1 x In
Ajuste de atraso de proteção de longa duração tipo tr: Fixo
Ajuste instantâneo de captação de proteção tipo II: Fixo
[Ii] Faixa de ajuste de captação de proteção instantânea: 10 x In
Largura (L): 75 milímetros
Altura (H): 130 milímetros
Profundidade (D): 60 milímetros
Peso líquido: 0,7 kg
Cor: Cinza (RAL 7035)
