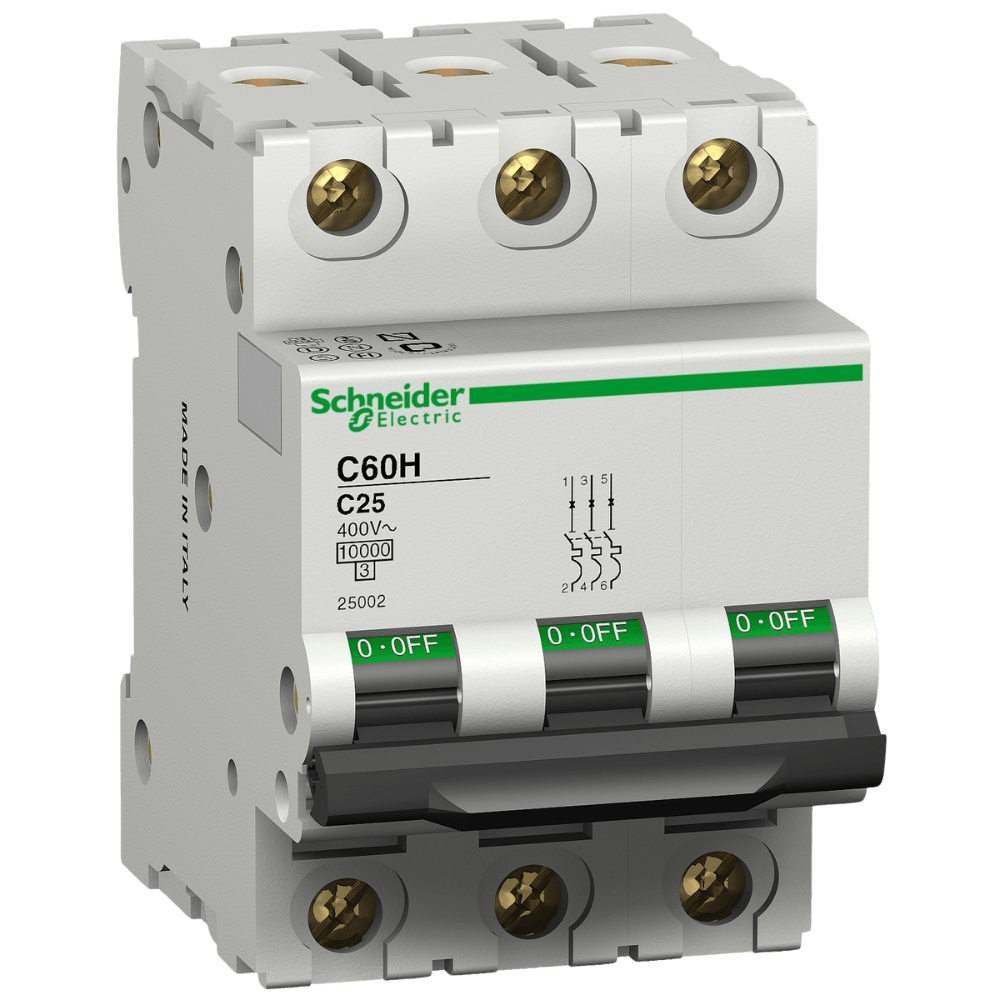

Disjuntor C Tripolar A9F84350 50a IC60H - Schneider

Aplicação do dispositivo
Distribuição
linha
Acti 9
Nome do produto
Acti9 iC60
Tipo de produto ou componente
Disjuntor modular
Nome abreviado do dispositivo
iC60H
Descrição de polos
3P
número de polos protegidos
3
[In] corrente nominal
50 A
Tipo de rede
CC
CA
tecnologia da unidade de disparo
Termomagnético
Curva de Tempo-Corrente
C
capacidade de corte
10000 A Icn a 400 V CA 50/60 Hz para NBR IEC NM 60898-1
42 kA Icu a 12...60 V CA 50/60 Hz para EN/IEC 60947-2
10 kA Icu a 440 V CA 50/60 Hz para EN/IEC 60947-2
15 kA Icu a 380...415 V CA 50/60 Hz para EN/IEC 60947-2
30 kA Icu a 220...240 V CA 50/60 Hz para EN/IEC 60947-2
42 kA Icu a 100...133 V CA 50/60 Hz para EN/IEC 60947-2
15 kA Icu a <= 180 V CC para EN/IEC 60947-2
categoria de uso
Categoria A conforme EN 60947-2
Categoria A conforme IEC 60947-2
adequação para isolamento
Sim conforme EN 60898-1
Sim conforme EN 60947-2
Sim conforme IEC 60898-1
Sim conforme IEC 60947-2
Normas
IEC 60947-2
IEC 60898-1
EN 60947-2
EN 60898-1
Complementar
Frequência da rede
50/60 Hz
limite de disparo magnético
8 x In +/- 20 %
[Ics] capacidade de corte nominal em serviço
15 kA 50 % para EN 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 50 % para EN 60947-2 - 380...415 V CA 50/60 Hz
5 kA 50 % para EN 60947-2 - 440 V CA 50/60 Hz
15 kA 50 % para IEC 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 50 % para IEC 60947-2 - 380...415 V CA 50/60 Hz
5 kA 50 % para IEC 60947-2 - 440 V CA 50/60 Hz
7500 A 75 % para EN 60898-1 - 400 V CA 50/60 Hz
7500 A 75 % para IEC 60898-1 - 400 V CA 50/60 Hz
21 kA 50 % para IEC 60947-2 - 12...133 V CA 50/60 Hz
21 kA 50 % para EN 60947-2 - 12...133 V CA 50/60 Hz
15 kA 100 % para IEC 60947-2 - 125...180 V CC
15 kA 100 % para EN 60947-2 - 125...180 V CC
[Ui] tensão de isolamento nominal
500 V CA 50/60 Hz conforme EN 60947-2
500 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportável de impulso nominal
6 kV conforme EN 60947-2
6 kV conforme IEC 60947-2
indicação de posição do contato
Sim
Tipo de controle
Alavanca articulada
Sinalização local
Indicador de disparo
Modo de montagem
Fixo
Suporte de montagem
Trilho DIN
compatibilidade do bloco de distribuição do barramento combinado
Superior ou inferior: sim
desvios de 9 mm
6
Altura
85 mm
Largura
54 mm
Profundidade
78,5 mm
Peso líquido
0,375 kg
cor
Branco
durabilidade mecânica
20000 ciclos
durabilidade elétrica
10000 ciclos
conexões - terminais
Terminal simples (superior ou inferior) 1…35 mm² rígido
Terminal simples (superior ou inferior) 1…25 mm² Flexível
Comprimento da decapagem do fio
14 mm for superior ou inferior connection
Torque de aperto
3,5 N.m superior ou inferior
proteção de fuga à terra
Bloco separado
Meio ambiente
Grau de proteção IP
IP20 conforme IEC 60529
IP20 conforme EN 60529
grau de poluição
3 conforme EN 60947-2
3 conforme IEC 60947-2
Categoria de sobretensão
IV
tropicalização
2 conforme IEC 60068-1
umidade relativa
95 % a 55 °C
Altitude de funcionamento
0...2000 m
Temperatura ambiente para funcionamento
-35…70 °C
Temperatura ambiente para armazenamento
-40…85 °C
