Disjuntor Tripolar 2500-5000A Fixo Micrologic 2.0E NW50H1 CD060 – Schneider

Disjuntor Tripolar 2500-5000A Fixo Micrologic 2.0E NW50H1 CD060 – Schneider

Linha: MasterPacT
Nome do produto: Masterpact NW
Nome do disjuntor: MasterPact NW50H1
Tipo de produto ou componente: Disjuntor
Aplicação do dispositivo: Power distribution protection
Descrição de polos: 3P
[In] corrente nominal: 5000 A a 40 °C
Tipo de desempenho: H1 100 kA 440 V CA
[Ue] tensão de operação nominal: 690 V CA 50/60 Hz
Adequação para isolamento: Sim conforme EN/IEC 60947-2
Categoria de seletividade: Categoria B
Tipo de controle: Botão não luminoso
Modo de montagem: Fixo

[Icu] capacidade de interrupção de curto-circuito nominal:
100 kA a 220/415 V CA 50/60 Hz
100 kA a 440 V CA 50/60 Hz
100 kA a 525 V CA 50/60 Hz
100 kA a 690 V CA 50/60 Hz

Ics] capacidade de corte nominal em serviço:
100 kA a 220/415 V CA 50/60 Hz
100 kA a 440 V CA 50/60 Hz
100 kA a 525 V CA 50/60 Hz
100 kA a 690 V CA 50/60 Hz

[Icw] corrente nominal de curta duração admissível:
100 kA por 1 s a
100 kA por 3 s

[Icm] capacidade de fechamento nominal em curto-circuito:
220 kA 220/415 V CA a 50/60 Hz
220 kA 440 V CA a 50/60 Hz
220 kA 525 V CA a 50/60 Hz
220 kA 690 V CA a 50/60 Hz

Classificação do sensor:
2500 A
5000 A

[Ui] tensão de isolamento nominal: 1000 V CA 50/60 Hz
[Uimp] tensão suportável de impulso nominal: 12 kV
Dissipação de energia em W: 660W
Tempo máximo de frenagem: 25 ms
Tempo de fechamento: 80 ms
Suporte de montagem: Placa traseira de trilhos
Conexões da parte de cima: Traseira
Conexão na parte inferior: Posterior
Passo de conexão: 230 milímetros

Durabilidade mecânica:
10000 ciclos com a manutenção
5000 ciclos sem manutenção

Durabilidade elétrica:
1500 ciclos 440 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-2
1500 ciclos 690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-2
CA -23A: 1500 ciclos 440 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3
CA -23A: 1500 ciclos 690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3
CA-3: 6000 ciclos 440/690 V CA 50/60 Hz sem manutenção conforme EN/IEC 60947-3

Altura: 352 milímetros
Largura: 767 milímetros
Profundidade: 297 milímetros
Peso líquido: 120 kg
Normas:
EN/IEC 60947-1
EN/IEC 60947-2

Certificações do produto:
CE
CCC
EAC

Grau de proteção IP: IP30 em conformidade com IEC 60529
Grau de poluição: 4 conforme IEC 60664-1
Temperatura ambiente para funcionamento: -25…70 °C
Temperatura ambiente para armazenamento: -40…85 °C

Altitude de funcionamento:
0...2000 m sem degradação
2000 m...5000 m com degradação

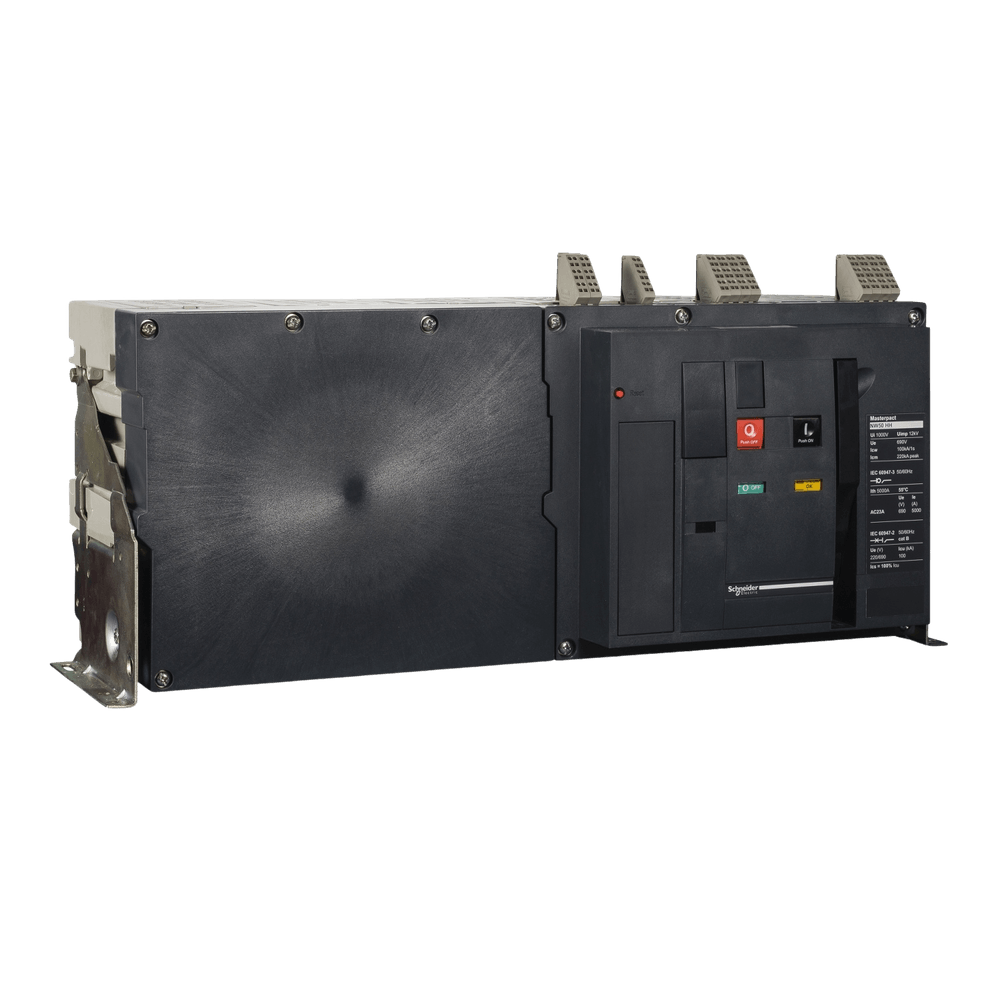

*Imagem Meramente Ilustrativa*
