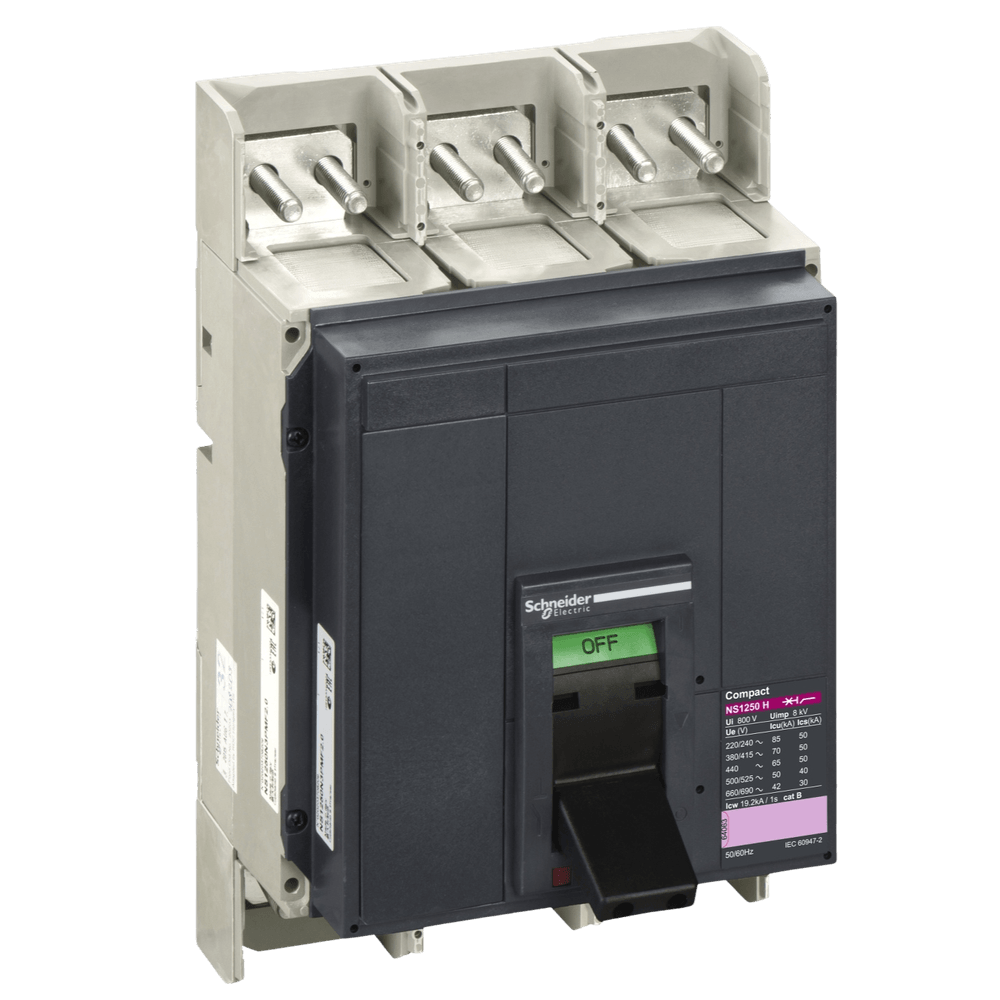

Disjuntor I. Tripolar DE254 1250A EXT Micrologic2.0E NS1250H - Schneider

Ref:

18580889

Disjuntor I. Tripolar DE254 1250A EXT Micrologic2.0E NS1250H - Schneider

Ref:

18580889

De: R$ 17.699,99Por: R$ 16.814,99ou 12X de R$ 1.401,24

Economia de R$ 885,00

Quantidade:

Comprar

Calcule o frete e o prazo:

Calcule o valor do frete e prazo de entrega para a sua região

Especificação

Especificações Gerais

Marca	Schneider
Referencia Fabricante	NS1250H
Linha de Produto	ComPact NS630b...1600
Tensão de operação nominal	[Ue] 90 V CA 50/60 Hz
Tipo de controle	Mecanismo de motor
Modo de montagem	Extraível
Polos	Tripolar
Aplicação	Distribuição
Amperagem (A)	1250A

Descrição

Disjuntor I. Tripolar DE254 1250A EXT Micrologic2.0E NS1250H - Schneider

ComPacT NS 1250H Compact
Principal
Linha: ComPacT
Linha de Produto: Nova geração ComPacT NS 630-1600b
Informações do Produto
Nome Abreviado do Dispositivo: NS1250H Compact
Tipo de Produto ou Componente: Quadro básico
Aplicação do Dispositivo: Distribuição
Especificações Técnicas
Número de Polos: 3P
[In] Corrente Nominal: 1250 A a 50 °C
[Ue] Tensão de Operação Nominal: 690 V CA 50/60 Hz
Tipo de Rede: CA
Frequência da Rede: 50/60 Hz
Adequação para Isolamento: Sim, conforme EN/IEC 60947-2
Categoria de Uso: Categoria B
Capacidades de Interrupção
[Icu] Capacidade de Interrupção de Curto-Circuito:
42 kA a 660/690 V CA 50/60 Hz
65 kA a 440 V CA 50/60 Hz
70 kA a 380/415 V CA 50/60 Hz
70 kA a 220/240 V CA 50/60 Hz
50 kA a 500/525 V CA 50/60 Hz
Nível de Desempenho: H 70 kA a 415 V CA
Controle e Modo de Montagem
Tipo de Controle: Funcionamento elétrico
Mecanismo de Motor: Sim
Modo de Montagem: Extraível
Tensão e Proteção
[Ui] Tensão de Isolamento Nominal: 1000 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] Tensão Suportável de Impulso Nominal: 8 kV conforme IEC 60947-2
[Ics] Capacidade de Interrupção de Curto-Circuito de Serviço:
30 kA a 500/525 V CA 50/60 Hz
22 kA a 660/690 V CA 50/60 Hz
37 kA a 220/240 V CA 50/60 Hz
37 kA a 380/415 V CA 50/60 Hz
37 kA a 440 V CA 50/60 Hz
[Icw] Corrente Nominal de Curta Duração Admissível: 19,2 kA por 1 s conforme IEC 60947-2
Proteção Instantânea Incorporada: 40 kA
Durabilidade
Durabilidade Mecânica: 10.000 ciclos conforme IEC 60947-2
Durabilidade Elétrica:
2.000 ciclos a 690 V CA 50/60 Hz
3.000 ciclos a 690 V CA 50/60 Hz pol/2
4.000 ciclos a 440 V CA 50/60 Hz
5.000 ciclos a 440 V CA 50/60 Hz pol/2
Perdas de Potência
Perdas de Potência: 84 W
Dimensões e Montagem
Suporte de Montagem: Placa posterior
Passo de Conexão: 70 mm
Altura (H): 327 mm
Largura (W): 210 mm
Profundidade (D): 147 mm
Meio Ambiente
Normas: IEC 60947-2
Certificações do Produto: ASTA, LCIE, ASEFA
Grau de Poluição: 3 conforme IEC 60947
Grau de Proteção: IP40 conforme IEC 60529
Grau de Proteção IK: IK07 conforme EN 50102
Temperatura Ambiente para Funcionamento: -25 a 70 °C
Temperatura Ambiente para Armazenamento: -50 a 85 °C

* Imagem meramente ilustrativas
