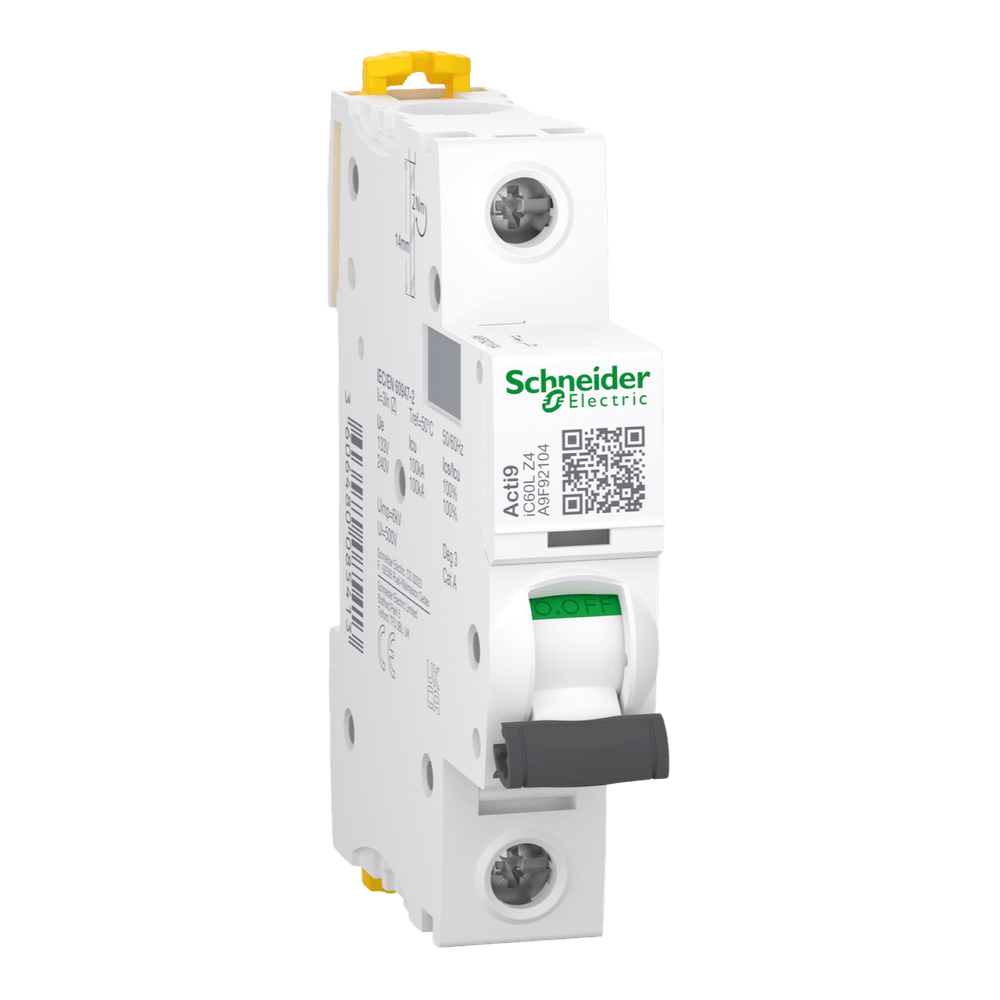

Disjuntor Z Monopolar 4A iC60L A9F92104 - Schneider

Principal
Aplicação do dispositivo: Distribuição
Linha: Acti 9
Nome do produto: Acti9 iC60
Tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: iC60L
Descrição de polos: 1P
Número de polos protegidos: 1
[In] corrente nominal: 4 A
Tipo de rede: CC, CA
Tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: Z
Capacidade de corte:
15000 A Icn a 230 V CA 50/60 Hz para NBR IEC NM 60898-1,
100 kA Icu a 12...60 V CA 50/60 Hz para EN/IEC 60947-2,
100 kA Icu a 220...240 V CA 50/60 Hz para EN/IEC 60947-2,
100 kA Icu a 100...133 V CA 50/60 Hz para EN/IEC 60947-2,
20 kA Icu a 60...72 V CC para EN/IEC 60947-2,
25 kA Icu a 12...60 V CC para EN/IEC 60947-2
Categoria de uso: Categoria A conforme EN 60947-2, Categoria A conforme IEC 60947-2
Adequação para isolamento: Sim conforme EN 60947-2, Sim conforme IEC 60947-2
Normas: IEC 60947-2, EN 60947-2
Complementar:
Frequência da rede: 50/60 Hz
Limite de disparo magnético: 3 x In +/- 20 %
[Ics] capacidade de corte nominal em serviço:
100 kA 100 % para EN 60947-2 - 12...60 V CA 50/60 Hz,
100 kA 100 % para EN 60947-2 - 220...240 V CA 50/60 Hz,
100 kA 100 % para IEC 60947-2 - 12...60 V CA 50/60 Hz,
100 kA 100 % para IEC 60947-2 - 220...240 V CA 50/60 Hz,
100 kA 100 % para EN 60947-2 - 100...133 V CA 50/60 Hz,
100 kA 100 % para IEC 60947-2 - 100...133 V CA 50/60 Hz,
20 kA 100 % para EN 60947-2 - 72 V CC,
20 kA 100 % para IEC 60947-2 - 72 V CC,
25 kA 100 % para EN 60947-2 - 12...60 V CC,
25 kA 100 % para IEC 60947-2 - 12...60 V CC
Classe de limitação: 3 para EN 60898-1, 3 para IEC 60898-1
[Ui] tensão de isolamento nominal: 500 V CA 50/60 Hz conforme EN 60947-2, 500 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 6 kV conforme EN 60947-2, 6 kV conforme IEC 60947-2
Indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Indicador de disparo
Modo de montagem: Fixo
Suporte de montagem: Trilho DIN
Compatibilidade do bloco de distribuição do barramento combinado: Superior ou inferior: sim
Desvios: 9 mm
Altura: 85 mm
Largura: 18 mm
Profundidade: 78,5 mm
Peso líquido: 0,215 kg
Cor: Branco
Durabilidade mecânica: 20000 ciclos
Durabilidade elétrica: 10000 ciclos
Conexões - terminais: Terminal simples (superior ou inferior) 1…25 mm² rígido, Terminal simples (superior ou inferior) 1…16 mm² flexível
Comprimento da decapagem do fio: 14 mm para conexão superior ou inferior
Torque de aperto: 2 N.m superior ou inferior
Proteção de fuga à terra: Sem

*Imagem meramente ilustrativas
